Наконец, «мигающий ящик» с 16 светодиодами, показанный на рис. 3.10, является наиболее сложным, так как в нем применяются пять различных типов интегральных схем. Он позволяет использовать 16 светодиодов с любым цветом свечения. Кроме того, такой светокоммутатор является наиболее экономичным.
Рабочие характеристики «мигающего ящика» с 16 светодиодами отличаются от рабочих характеристик первых двух рассмотренных светокоммутаторов, так как он действует на совершенно иных принципах. Во-первых, в нем в каждый данный момент не могут включаться одновременно два светодиода Во-вторых, в различные моменты времени в светокоммутаторе загораются определенные световые рисунки. Хотя они длятся недолго, но создают характерную для данного светокоммутатора последовательность.
Ввиду использования в данном светокоммутаторе в основном микросхем ТТЛ серии 7400 его питание должно производиться от стабилизированного источника напряжением 5 В Возможность изменять частоту мигания светодиодов с помощью регулятора компенсирует некоторые недостатки светокоммутатора с 16 светодиодами,
3.6. Трехцветный светокоммутатор
Трехцветный светодиод ХС — 5491 является относительно новым светоизлучающим прибором и обладает уникальной способностью светиться либо красным, либо зеленым цветом в зависимости от полярности подаваемого на него напряжения Фактически он содержит два светодиода в одном кор--пусе, включенных встречно и имеющих каждый свой цвет свечения. Таким образом, подача напряжения одной поляр - ности вызывает включение одного светодиода, а смена полярности на обратную — включение второго светодиода.
Естественно, что отключение напряжения приводит к выключению светодиодов.
Подача переменного напряжения на такой светодиод позволяет получать различные световые эффекты. При низкой частоте переменного напряжения кажется, что цвета свечения меняются с красного на зеленый и наоборот, однако с увеличением частоты напряжения примерно до 10 Гц и более происходит смешивание цветов, что дает желтовато-коричневый или оранжевый цвет.
Рис. 3.11. Принципиальная схема трехцветного светокоммутатора.
Д1 — трехцветный светодиод типа ХС — 5491; ИС| — таймер типа 555; R1 — потенциометр 1 МОм; R2 — резистор 47 кОм, 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; R4, Rs — резистор 150 Ом, 0,25 Вт; C1 — конденсатор 0,1 мкФ.
Принципиальная схема, приведенная на рис. 3.11, позволяет использовать эти необычные цветовые характеристики светодиода ХС — 5491. С помощью регулятора частоты изменяется частота переключения, а цепочка в составе Д1 — R4 — R5 создает путь для переменного тока, протекающего через светодиод. При увеличении емкости конденсатора Ci до 0,47 мкФ частота мигания снижается.
Пока трехцветный светодиод не стал широко распространенным прибором, это маленькое устройство является технической новинкой.
3.7. Елочный светокоммутатор
С помощью светокоммутаторов можно создавать самые различные рисунки из мерцающих или мигающих светодиодов. Например, 40 мигающих светодиодов можно расположить в виде новогодней елки, которая становится особенно красочной при разных цветах свечения,
По сравнению с другими описанными в книге устройствами такой светокоммутатор является довольно дорогим, так как используется большое количество светодиодов. Вместе с тем радиолюбитель может получить большое удовлетворение от своей выдумки, затраченных усилий и средств, сделав такой новогодний подарок, который будет служить многие годы.
Принципиальная схема елочного светокоммутатора приведена на рис. 3.12. Здесь даются полная схема стабилизированного источника питания напряжением 5 В при токе 1 А, одна из четырех одинаковых групп светодиодов и схема управления этими четырьмя группами, обозначенными А, Б, В и Г. Каждая группа включает 10 светодиодов. На рис. 3.13 приведена рекомендуемая схема расположения светодиодов, дающая при их размещении на подходящем корпусе из дерева или пластмассы рисунок в виде новогодней елки. Обозначение светодиодов на рис. 3.13 соответствует обозначению тех же групп светодиодов на схеме рис. 3.12. Следует отметить, что все 10 светодиодов любой группы мигают одновременно, но каждая группа включается и выключается в разное время. Это следует учитывать при выборе собственной схемы расположения светодиодов в пределах рисунка новогодней елки.
Изготовление светокоммутатора следует начинать со сборки и проверки источника питания, который (см. рис. 3.12) состоит из силового трансформатора Tp1, выпрямителя мостового типа и стабилизатора напряжения 5 В. Затем рекомендуется изготовить одну из четырех секций схемы управления, выполняемую, например, на ИC1-A, транзисторе Т1, конденсаторе С2 и нескольких резисторах. Далее изготовляется одна из групп светодиодов с ограничительными резисторами, которая включается между коллектором транзистора Т1 и положительным выводом источника питания.
Следует учесть, что все анодные выводы светодиодов подключаются к положительному выводу источника питания, а все катодные выводы через ограничительные резисторы — к коллектору транзистора Т1.
Изготовление трех остальных секций следует начинать только после наладки и проверки изготовленной части светокоммутатора. При желании частота мигания группы светодиодов может быть изменена путем изменения номиналов резистора R1 или конденсатора С1. Остальные части светокоммутатора выполняются по схеме, показанной на рис. 3.12,
3.8. Двунаправленный строчный светокоммутатор («бегущая дорожка»)
Можно собрать схему, в которой включение светодиодов обеспечивается в определенной последовательности. Такая коммутация может быть интересной и полезной при расположении еветодиодов в один ряд, где они включаются с одного или с другого конца.

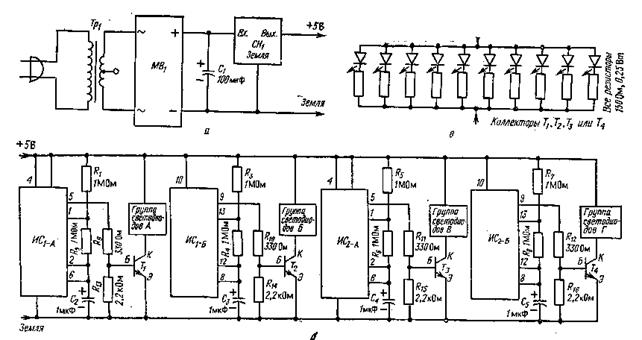

Рис. 3.12. Принципиальная схема елочного светокоммутатора:
а) источник питания, б) схема управления, в) группа светодцодов (одна из четырех) MB1 — двухполупериодный выпрямитель мостового типа на напряжение 50 В при токе 4 A; CH1 — стабилизатор напряжения 5 В при токе 1 А типа 7805; ИС1 — А, ИC2 — Б, ИС2 — А, ИС2 — Б — Двойной таймер типа 556;T1, Т2 — n-р-n—транзистор с коллекторным током 800 мА; Tpi — силовой трансформатор с выходным напряжением 12 В при токе 1 A; R} — Rg — резистор 2,2 кОм, 0,25 Вт; Ct — электролитический конденсатор 100 мкФ, резистор 1 МОм, 0,25 Вт; R9 — Ra — резистор 330 Ом, 0,25 Вт; Ka — Rie — 35 В; С2 — С5 — электролитический конденсатор 1 мкФ, 35 В. Примечание. В группе еветодиодов используется 40 еветодиодов со свечением красного, зеленого и желтого цвета и 40 резисторов с сопротивлением 150 Ом, 0,25 Вт.

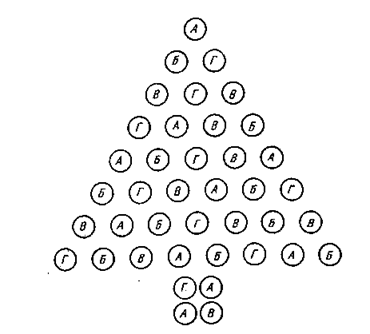

Рис. 3.13. Рекомендуемая схема расположения еветодиодов в новогодней елке.
В светокоммутаторе, показанном на рис. 3.14, используются 8 еветодиодов, включающихся по одному в каждый данный момент. Частота включения может изменяться с помощью регулятора, а направление включения выбирается переключателем выбора направления. Последний имеет три положения (подобно переключателю сигналов поворота в автомобиле). Так, в положении 1 этого переключателя свето-диоды включаются последовательно от Д8 до Д1, а в положении 3 — наоборот от Д1 до Д8. Переключение светодиодов происходит с одинаковой скоростью в обоих направлениях. В нейтральном положении переключателя (положение 2) переключение останавливается и ни один светодиод не горит.
Если приложить немного фантазии, то можно использовать такой светокоммутатор в различных устройствах например в качестве указателя поворота для игрушечных автомобилей. Электропитание светокоммутатора осуществляется от батареи напряжением 6 В, четырех батарей напряжением 1,5 В или стабилизированного источника напряжением .5 В.

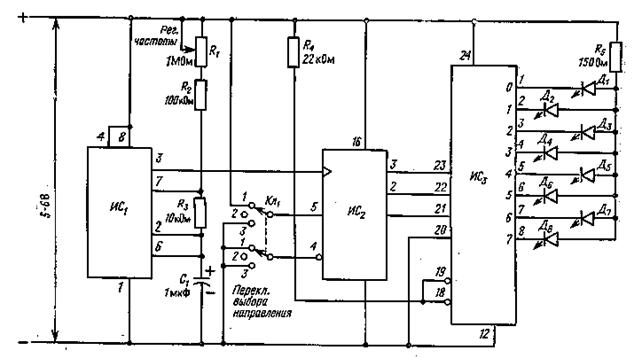

Рис. 3.14. Принципиальная схема двунаправленного строчного светокоммутатора.
Д1 — Д8 — светодиод с красным свечением; ИC1 — таймер типа 555; ИС2 — двоичный счетчик типа 74191; ИСз — дешифратор из 4 в 16 типа 74154; Я)-г потенциометр i МОм; R2 — резистор 100 кОм, 0,25; Л3 — резистор 10 кОм, 0,25 Вт; R4 — резистор 22 кОм, 0,25 Вт; R$ ~ резистор 150 Ом, Oj25 Вт, Cj — электролитический конденсатор 1 мкФ, 35 В,
Рис. 3.15. Рекомендуемая схема расположения светодиодов для спиральных светокоммутаторов.
3.9. Спиральные светокоммутаторы
При использовании коммутации светодиодов в определенной последовательности предоставляются увлекательные возможности. Например, что можно сделать с 16 светодиодами, включаемыми последовательно и с любой скоростью? Эти светодиоды можно расположить в виде спирали, и при определенной скорости переключения получается впечатление движущейся спирали, к которой иногда прибегают гипнотизеры на сеансах гипноза. Такой светокоммутатор создает тот же эффект, что и вращающийся диск с несколькими светодиодами, и даже если он и не оказывает гипнотизирующего действия, то, несомненно, привлекает внимание.
На рис. 3.15 показан вариант расположения 16 светодиодов по спирали. На первый взгляд образуемая светодиодами фигура не похожа на спираль, однако если проследить последовательно глазами от светодиода Д1 до светодиода Д16, то можно убедиться, что это будет действительно спираль. Схема расположения, приведенная на рис. 3.15, пригодна для обоих спиральных светокоммутаторов, описанных в данном разделе. Радиолюбитель может использовать этот рисунок для тренировки в просверливании отверстий в любых пригодных материалах для монтажа светодиодов.
Обе схемы управления светокоммутаторамй (рис. 3.16 и 3.17) имеют одинаковый принцип действия. Схема на рис. 3.16 гораздо проще и дешевле, но при ее использовании спираль вращается лишь в одном направлении — от светодиода Д1 к светодиоду Д16. При расположении светодиодов по схеме, показанной на рис. 3.15, создается эффект свертывающейся спирали, которая как бы ведет за собой глаз наблюдающего.
|
