Работая с этим устройством, радиолюбитель убедится, что оно является нечувствительным к большинству обычных звуков и срабатывает лишь от громкого крика или хлопания в ладоши.
12.4. Сенсорный детектор
В наши дни сенсорные переключатели приобретают все более широкую известность. Их можно встретить, например, в средствах управления подъемным оборудованием и высокочастотными печами с программным управлением. Механизм чувствительности к прикасанию для разных переключателей может быть различным.
Сенсорный элемент, используемый в схеме на рис. 12.5, работает на том принципе, что тело человека при наличии обычной сети с напряжением 127/220 В действует подобно антенне. Электрические помехи с частотой 50 Гц, воспринимаемые такой антенной, после предварительного усиления достаточны для включения некоторых электронных устройств.
Данное устройство реагирует на прикосновение в точке, обозначенной «Сенсорная платина», в качестве которой подойдет металлическая пластина, а для проверки подойдет и простой отрезок провода. При срабатывании схемы включается светодиод Д1 и продолжает гореть до тех пор, пока вручную не будет нажата кнопка «Сброс».
К сожалению, такое устройство может сработать во время грозы, поскольку статическое электричество, создаваемое молнией, так же может влючить его, как и касание сенсорной пластины. Иными словами, нельзя рассчитывать, что устройство не сработает во время грозы.
Однако можно извлечь пользу из такого явления и переделать устройство в детектор грозы. Конечно, радиолюбитель может слышать раскаты грома примерно в то же время, когда устройство воспримет статическое электричество, создаваемое молнией. Однако это не значит, что данное устройство не имеет применения. Разве электромагнитные колебания, в том числе статические заряды молнии, распространяются не быстрее, чем звук? Именно так. Поэтому если придумать способ измерения разницы по времени возникновения вспышек молнии и прихода громовых раскатов, то можно оценить, на каком удалении находится сейчас гроза.
Такая идея может быть реализована следующим образом. Сначала необходимо изготовить устройство, изображенное на рис. 12.5, а вместо сенсорной пластины подключить длинный провод наподобие проволочной антенны. Светодиод в подобном устройстве будет включаться при возникновении ;грозового разряда.

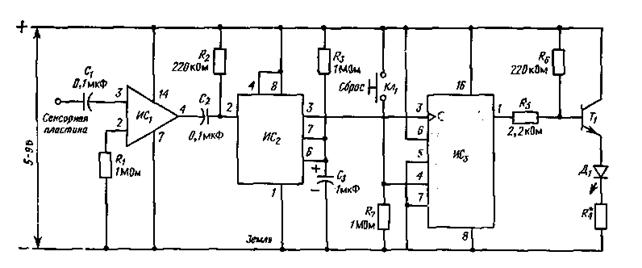

Рис. 12.5. Принципиальная схема сенсорного детектора.
Д1 — светодиод с красным свечением; Т1 — низкочастотный n-р-n—транзистор; ИС| — 4-канальный операционный усилитель типа LM.3900; ИСг — таймер типа 555; ИС3 — двойной J — К-триггер типа 4027; Ri, R3, fa — резистор 1 МОм, 0,25 Вт; Я2, Re — резистор 220 кОм. 0,25 Вт; R4 — см. примечание; R5 - резистор 2,2 кОм, 0,25 Вт; С1, С2 — конденсатор 0,1 мкФ; С3 — электролитический конденсатор 1 мкФ, 50 В.
Примечание. Сопротивление резистора R4 составляет 150 Ом при напряжении 5 — 7 В и 330 Ом — при напряжении 7 — 9 В.
Следует также изготовить звукочувствительное устройство по схеме на рис. 12.4 и настроить его таким образом, чтобы оно реагировало на раскаты грома.
Разницу по времени включения светодиода в сенсорном детекторе и в звукочувствительном устройстве можно использовать для оценки удаления в данный момент грозы. Такую оценку можно производить при совместном применении этих устройств с электронным секундомером, показанным на рис. 7.6. При этом секундомер запускается в момент включения светодиода в сенсорном детекторе и останавливается в момент включения светодиода в звукочувствительном устройстве. Время между двумя этими моментами, отсчитанное секундомером, можно использовать для расчета дальности прохождения грозы.
Все детали общей схемы и взаимных соединений радиолюбитель должен разработать самостоятельно. В данном случае идея обретает некую форму самостоятельного конструирования.
В конечном итоге этот небольшой отход от основной рассматриваемой темы, т. е. сенсорных устройств, показывает, как можно разработать собственные устройства при использовании определенных знаний, опыта и воображения.
12.5. Сенсорный переключатель
То, что сенсорный детектор должен выключаться вручную, может в определенных случаях удовлетворять радиолюбителя. Но вероятно, что ему может потребоваться сенсорная схема, которая включается и выключается при касании сенсорной пластины.
Таким образом работает схема, показанная на рис. 12.6. Выключенный светодиод в этой схеме может быть включен касанием сенсорной пластины, а последующее выключение светодиода получается при повторном касании пластины. С технической точки зрения подобная схема представляет собой сенсорный переключатель.
Схема не предъявляет больших требований к величине напряжения питания. Например, она может работать от 9-вольтной батареи или от любого источника питания, описанного в гл. 2. При этом следует лишь выбрать нужное сопротивление токоограничивающего резистора R4, как указано в примечании к рис. 12.6.
Для проведения предварительной проверки схемы вполне годится светодиод Д1. Однако вместо светодиода с его ограничительным резистором можно включить обмотку реле. При этом следует обеспечить соответствие между номинальным рабочим напряжением реле и используемым напряжением питания. При помощи контактов реле можно включать и выключать различные бытовые электроприборы и другие электронные устройства.

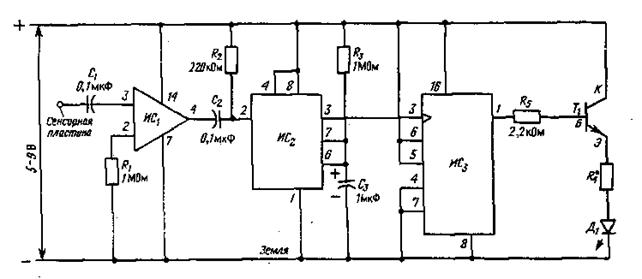

Рис. 12.6. Принципиальная схема сенсорного переключателя.
Д1 — светодиод с красным свечением; ИC1 — 4-канальный операционный усилитель типа LM3900; ИС2 — таймер типа 555; ИСз — двойной J — К-триггер типа 4027; R1, R3 — резистор 1 МОм, 0,25 Вт; R2 — резистор 220 кОм, 0,25 Вт; Rt — см. примечание; R5 — резистор 2,2 кОм, 0,25 Вт; С1, С2 — конденсатор 0,1 мкФ; С3 — электролитический конденсатор I мкФ, 50 В; Т, — низкочастотный n-р-n—транзистор. Примечание. Сопротивление резистора R4 составляет 150 Ом при напряжении 5 — 7 В и 330 Ом — при напряжении 7 — 9 В.
Обдумывая практическое применение этого устройства,. следует иметь в виду, что оно реагирует на любой мощный источник электромагнитной энергии. В том числе оно будет активно срабатывать при близко проходящей грозе.
12.6. Устройство управления скоростью и яркостью
Схема, описываемая в данном разделе, представляет собой упрощенный вариант некоего довольно сложного промышленного оборудования, созданного для регулирование электроэнергии, расходуемой какими-либо электрическим» приборами. В частности, схема на рис. 12.7 может использоваться для регулирования скорости вращения маломощных электродвигателей постоянного тока или яркости низковольтных лампочек.
Управляемым прибором, показанным на схеме в виде небольшого электродвигателя постоянного тока, может быть любое устройство постоянного тока, которое питается напряжением, выбранным радиолюбителем. Например, для управления скоростью 6-вольтного электродвигателя следует использовать источник напряжения 6 В, а для регулирования яркости свечения маломощной лампы от автомобильных фар нужен источник питания напряжением 12 В.
Диод, включенный на схеме параллельно электродвигателю, можно не использовать при замене электродвигателя на лампу накаливания. Этот диод нужен для всех устройств с обмотками, в том числе для электродвигателей.
Регулятор мощности позволяет изменять скорость или яркость. При этом фактически схема регулирует напряжение. подаваемое на нагрузку, т. е. электродвигатель или лампу. Если параллельно нагрузке подключить вольтметр постоянного тока, то, поворачивая регулятор мощности, можно увидеть изменения напряжения по отклонению стрелки вольтметра.
Однако если параллельно нагрузке подключить осциллограф, то можно увидеть бесконечную последовательность прямоугольных колебаний. Эти колебания имеют одинаковую амплитуду, а их скважность, т. е. отношение длительности положительных и отрицательных периодов, определяет мощность, отдаваемую в нагрузку. Чем больше скважность, тем выше уровень отдаваемой мощности.
12.7. Сигнализатор и индикатор отказа электросети
В современной жизни все возрастает зависимость от надежной работы источников электроэнергии. Если говорить серьезно, то длительный от1каз главной системы электроснабжения может обернуться катастрофой. А в малых масштабах, например дома, даже кратковременный отказ электросети может причинить немало беспокойства.
Так, отказ электросети может привести к опозданию на работу из-за того, что будильник отстал на время выключения электросети, к оттаиванию холодильников, к потере или нарушению рабочей программы в бытовой ЭВМ, к бесполезности многих электронных устройств и т. д.

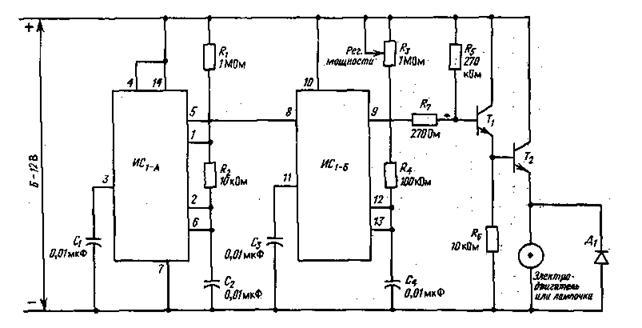

Рис. 12.7. Схема управления скоростью электродвигателя или яркостью лампочки.
Т1 — n-p-n — транзистор; T2 — мощный n-р-n — транзистор; ИС1 — двойной таймер типа 556; R1 — резистор 1 МОм, 0,25 Вт; Кг, R& — резистор 10 кОм, 0,25 Вт; R3 — потенциометр 1 МОм; Rt — резистор 100 кОм, 0,25 Вт; R5 — резистор 270 кОм, 0,25 Вт; Ci — С4 — конденсатор 0,01 мкФ 50 В; Д1 - диод 1А, 50В.

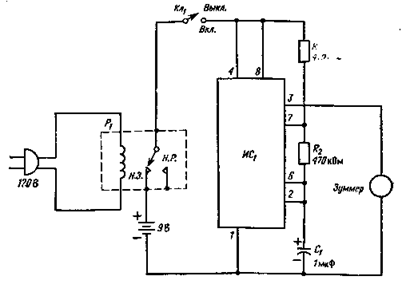

Рис. 12.8. Принципиальная схема сигнализатора отказа электросети.
ИС, — таймер типа 555; Ri, Ri — резистор 470 кОм, 0,25 Вт; С, — электролитический конденсатор 1 мкФ; pi — одно - или двухполюсное реле на напряжение 120 В (Н. 3. — контакт нормально замкнутый, Н. Р. — контакт нормально разомкнутый).
В случае отказа электросети мало что можно сделать и максимум, что можно предпринять — это выработать способы определения момента возникновения отказов, для чего в данном разделе предлагаются два устройства.
Схема на рис. 12.8 представляет собой сигнализатор отказа электросети, который и дает громкий и назойливый звуковой сигнал на все время отказа в электросети или, по крайней мере, пока не разрядится батарея питания.
|
