Производство бетонных работ на строительной площадке (стр. 5 )

При прочих равных условиях определяющим критерием эффективности выбранного способа механизации является минимальная энергоемкость процесса подачи бетонной смеси.

8.3 В зависимости от конкретных условий, перечисленных в 8.2, подача бетонной смеси к месту укладки должна осуществляться одним из следующих способов:

— строительными кранами и подъемниками в бадьях;

— бетононасосами по трубам;

— ленточными и вибрационными конвейерами;

— пневмонагнетателями по трубам.

8.3 Применяемые средства подачи не должны влиять на показатели удобоукладываемости бетонной смеси на месте укладки.

8.5 Подача бетонных смесей не должна нарушать требуемого темпа монтажа опалубки, арматуры, погрузочно-разгрузочных работ и других сопутствующих процессу бетонирования работ.

Подача и распределение бетонных смесей строительными кранами

8.6 При применении для подачи бетонной смеси строительных кранов должны соблюдаться следующие основные условия:

— вылет стрелы, высота подъема грузового крюка и грузоподъемность крана должны обеспечивать возможность подачи бадьи с бетонной смесью в любую точку рабочего горизонта;

— подача бетонной смеси должна быть совмещена по времени с другими крановыми операциями;

— площадка для приема бетонной смеси, разгружаемой непосредственно в бадьи или через скиповый бетоноперегружатель, должна размещаться в зоне действия стрелы крана;

— маршруты движения по площадке средств доставки бетонной смеси должны быть четко обозначены.

8.7 Применение стреловых кранов, которые имеют высокую степень маневренности и возможность работы как с подошвы, так и с бровки котлована, наиболее рационально для подачи бетонной смеси и выполнения сопутствующих операций, в основном, при возведении отдельно стоящих монолитных фундаментов, буронабивных свай, монтаже фундаментных плит и других конструкций, расположенных ниже уровня земли. При возможности движения стреловых кранов по периметру, они могут быть использованы и для подачи бетонной смеси при возведении зданий любой конфигурации шириной до 30 м и высотой до 20 м.

8.8 При использовании для подачи бетонной смеси строительного крана должна быть обеспечена совместимость всех операций технологического процесса, включая:

— соответствие интенсивности доставки бетонной смеси на строительную площадку заданному темпу бетонирования;

— совместимость полезной вместимости транспортных средств с вместимостью бетоноприемного оборудования (бадей, пакета бадей, ковша скипового подъемника);

—  соответствие массы загруженной бадьи грузоподъемности крана.

11

8.9 Производство работ с высокоподвижными бетонными смесями по схеме «кран — бадья» должно выполняться с применением герметичных поворотных бункеров и бадей, отвечающих требованиям ГОСТ 21807. Бункера могут оснащаться гибким рукавом для распределения смеси непосредственно в бетонируемую конструкцию. Длина и диаметр гибкого рукава принимаются соответственно от 0,8 до 3 м и от 150 до 300 мм.

8.10 При использовании для подачи высокоподвижных бетонных смесей строительных подъемников необходимо применять герметичные емкости (бункера). При этом при выгрузке смесей не допускается применять вибрирование.

8.11 При подаче бетонной смеси бадьями конструкция и емкость бадей должны выбираться с учетом технологической совместимости с типом применяемых транспортных средств, характеристиками бетонируемой конструкции и грузоподъемностью крана. Условия технологической совместимости оборудования приведены в таблице 8.1 и на рисунке 8.1.

8.12 Конструкция бадей должна отвечать следующим требованиям:

— обеспечивать возможность порционной выгрузки бетонной смеси;

— иметь простой и надежный в эксплуатации затвор, гарантирующий четкую отсечку смеси и герметичность, исключающую утечку цементного молока.

8.13 Бадьи и такелажная оснастка перед началом бетонирования должны быть испытаны в соответствии с правилами Госпроматомнадзора Беларуси.

Таблица 8.1

Тип бадьи и ее емкость, м3	Средства загрузки бадей	Характеристики бетонируемой конструкции	Грузоподъемность крана на требуемом вылете стрелы, т
Поворотная емкостью 0,5—1,0	Автомобили- самосвалы, автобетоносмесители, автобетоновозы	Отдельно стоящие фундаменты небольших объемов, ленточные фундаменты, буронабивные сваи, колонны, ригели, балки, покрытия, перекрытия, оболочки и т. д.	3
Поворотная емкостью 0,5—0,8	Тонкостенные вертикальные конструкции	3
Поворотная емкостью 1—2	Отдельно стоящие фундаменты, фундаментные плиты, конструкции каркаса и другие конструкции средней массивности	От 3 до 6
Поворотная емкостью более 2	Фундаменты под тяжелое технологическое оборудование, трубы, блоки гидротехнических сооружений и другие массивные конструкции	Более 6
Примечание — При бетонировании тонкостенных вертикальных конструкций бадьи должны укомплектовываться устройствами для направленного истечения бетонной смеси.

8.14 Сменную производительность используемого на подаче бетонной смеси крана (Пэ), м3, следует определять по формуле

Пэ = 60Vб tсм Кв / tц, (8.1)

где tц = tз + tс +2tп + tр. (8.2)

При использовании крана только на подаче бетонной смеси значение коэффициента (Кв) будет изменяться в зависимости от наличия выносных опор от 0,75 до 0,82.

Для бадьи объемом 1 м3 продолжительность разгрузки (tр), мин, составляет:

—  при бетонировании массивных конструкций — от 1 до 3;

12

— при бетонировании тонкостенных конструкций, где требуется порционная выгрузка, — от 8 до 10.

Продолжительность подачи бадьи с бетонной смесью к месту бетонирования и возвращение порожней бадьи к месту загрузки условно принята одинаковой.

Подача и распределение бетонных смесей бетононасосами

8.15 Бетононасосы следует применять при интенсивности сменного потока бетонной смеси 300 м3 и более. При этом сменная выработка одного рабочего при применении бетононасоса составляет от 30 до 40 м3 бетона.

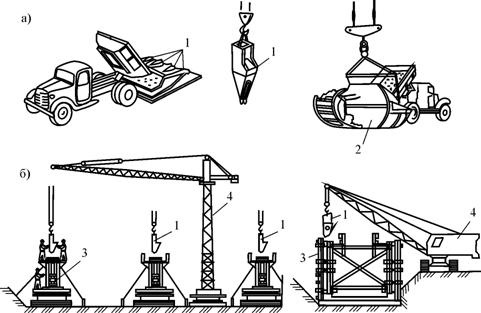

1 — поворотная бадья малой вместимости; 2 — поворотная бадья большой вместимости;

3 — бетонируемая конструкция; 4 — кран

Рисунок 8.1 — Загрузка поворотных бадей и выгрузка в опалубку конструкции:

а — загрузка бетонной смеси в поворотных бадьях;

б — укладка бетонной смеси в поворотных бадьях

8.16 Для снижения трудоемкости приема, подачи и распределения высокоподвижных бетонных смесей следует использовать бетононасосы и автономные распределительные стрелы. Работы при этом следует выполнять в соответствии с требованиями Руководства по укладке бетонных смесей бетононасосными установками. Ввиду быстрой потери подвижности бетонных смесей с добавками-суперпластификаторами перерывы в подаче их по трубопроводам не должны превышать 20 мин.

8.17 При производстве бетонных работ с применением бетононасоса все операции технологического процесса (подготовка фронта бетонирования, приготовление бетонной смеси, транспортирование к объекту, загрузка бетононасоса, распределение и укладка бетонной смеси) должны быть четко взаимоувязаны. Бетонные работы с использованием бетононасоса следует производить только при наличии проекта производства бетонных работ, в котором должны быть указаны:

— состав бетонной смеси и ее подвижность;

— допустимая крупность заполнителя;

— конструкция опалубки;

— число и места стоянок бетононасосов;

— число и маршруты движения средств доставки бетонной смеси к бетононасосу и другие данные, исходя из условий обеспечения непрерывной работы механизмов;

—  требования по технике безопасности и правила операционного контроля.

13

8.18 При выборе бетононасоса предпочтение следует отдавать мобильным двухпоршневым насосам с маслогидравлическим приводом, позволяющим подавать бетонную смесь по горизонтали на расстояние от 300 до 400 м на высоту от 80 до 100 м и осуществлять плавную регулировку подачи смеси в диапазоне от 5 до 80 м3/ч.

Технические характеристики распространенных моделей бетононасосов приведены в таблицах Г.1 и Г.2 приложения Г.

8.19 Автобетононасосы должны применяться:

— при бетонировании конструкций зданий высотой до трех этажей и возможности обхода автобетононасоса по периметру здания;

— при бетонировании отдельно стоящих фундаментов, буронабивных свай, фундаментных плит и других конструкций, расположенных ниже уровня земли, и возможности движения автобетононасоса по периметру здания (рисунок 8.2);

— при бетонировании конструкций, расположенных в труднодоступных для других механизмов местах, например, при необходимости подачи бетонной смеси в проемы в условиях реконструкции.

8.20 Допускается применять бетононасосы, смонтированные на прицепах и укомплектованные инвентарным бетоноводом. Эксплуатационные расходы при использовании прицепных бетононасосов на 30—40 % ниже, чем при применении автобетононасосов в связи с отсутствием затрат топлива и неизбежных при работе автобетононасосов простоев базового автомобиля.

При бетонировании монолитных конструкций высотных, компактных в плане, зданий прицепные бетононасосы следует использовать в сочетании с автономной манипуляционной стрелой, устанавливаемой на рабочем горизонте и переставляемой по мере изменения его по высоте.

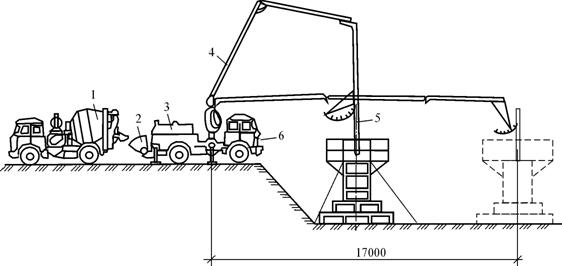

1 — автобетоносмеситель; 2 — приемный бункер автобетононасоса;
3 — бетононасос; 4 — распределительная стрела; 5 — гибкий шланг; 6 — бетоновоз

Рисунок 8.2 — Подача бетонной смеси автобетононасосом при бетонировании столбчатых

фундаментов

8.21 Требуемое для обеспечения непрерывной работы бетононасоса число средств доставки бетонной смеси (N), шт, следует определять по формуле
