Теория вязания (стр. 5 )

1.Как обеспечивается синхронность вращения игольниц двухфонтурной кругловязальной машины?

2.Укажите назначение обгонной муфты, тормозной?

3.Как на вязальных машинах обеспечивается плавность пуска машины?

4.Что в механизме привода обеспечивает быстрый останов машины?

5.От чего зависит ход (размах каретки) плосковязального автомата, полуавтомата?

6.Что в механизме привода чулочно-носочного автомата обеспечивает реверсивное движение игольного цилиндра?

7.Что такое реверсивное движение? При вязании, какого участка изделия применяется такое движение цилиндра?

Р а з д е л 7 Программное управление работой вязальных машин

Технологические основы программирования выработки штучных изделий и деталей изделий. Признаки классификации устройств программного управления. Назначение, характеристика устройств, входящих в систему программного управления

Цель изучения темы	Результат
Сформировать представление о технологических основах программирования выработки штучных изделий и деталей изделия. Сформировать понятие о системе программного управления. Сформировать знания о назначении и конструкции устройств, входящих в систему программного управления. Сформировать умения характеризовать способы задания программы	Высказывает общее суждение о технологических основах программирования выработки штучных изделий и деталей изделий. Называет признаки классификации устройств программного управления. Различает устройства, входящие в систему программного управления. Излагает назначение, принцип работы устройств, входящих в систему программного управления. Характеризует способы задания программы

Методические указания

При изучении этого раздела учащиеся должны обратить внимание на признаки классификации, классификацию механизмов управления, назначение, состав, особенность конструкции. Трикотажная промышленность располагает большим пар­ком разнообразных автоматов для выработки штучных изделий. Все эти автоматы снабжены системой программного управле­ния. Однако устройства программного управления автоматов могут различаться как по принципу работы, так и по конструк­ции. Например, могут быть различными способы задания про­грамм, по-разному может происходить их считывание, разными могут быть характер перемещения программоносителя, способы счета повторяющихся рядов, способы доведения заданной про­граммы до рабочих органов автомата и т. д.

Для лучшего восприятия материала необходимо классификацию механизма свести в таблицу

Признаки классификации	Варианты исполнения
1	2	3	4	5	6
Способ задания программы	Барабан с колками	И т. д.
И т. д.

Изучая этот раздел, учащиеся также должны обратить внимание на характеристику задающего устройства. Вид программоносителя для вязальных автоматов имеет большое значение, так как он определяет возможности измене­ния программы, габарит программоносителя и трудоемкость процесса программирования. Поэтому программоноситель в виде барабана с кулачками целесообразно рекомендовать только для узкоспециализированных автоматов, на которых программа почти не изменяется. На автоматах для верхнего трикотажа программу лучше задавать на барабанах с колками или перфолентах, магнитных дисках.

Способ считывания программы в основном определяется скоростью этого процесса и способом задания программы. Ско­рость считывания наименьшая при считывании программы с перфоленты подпружиненными стержнями (до 100 знаков в секунду), а наибольшая — при считывании с помощью фото­элемента. При записи программы на перфоленте скорость счи­тывания может составлять до 5000 знаков в секунду, а при за­писи на кинопленке — до 10 000 знаков в секунду.

Характер перемещения программоносителя определяется способами задания программы и ее считывания.

Способ счета образованных повторяющихся рядов имеет большое значение для тех автоматов, где программа задается на барабанах или перфолентах. Счетные устройства этих ав­томатов не только считывают повторяющиеся ряды на различ­ных участках изделия, но и уменьшают протяженность про­граммоносителя.

Способом передачи программы определяются быстродей­ствие и габарит системы программного управления. Механи­ческий способ передачи программы в этом отношении уступает остальным, но имеет преимущество в надежности передачи программы. На современных вязальных автоматах все боль­шее применение находит электронный способ передачи.

Литература: Л6 265-299 стр.

Вопросы для самоконтроля:

1.Укажите состав системы программного управления.

2.Укажите назначение центрального механизма управления.

3.На каких видах вязальных машин центральный механизм управления отсутствует? Почему?

4.Укажите преимущества способа задания программы на пульте управления.

5.Охарактеризуйте способы передачи программы: механический, электромеханический, электронный, комбинированный.

6. Какое перемещение может совершать программоноситель.

7.Что такое аналоговая запись программы? Цифровая?

8. Цифровые си­стемы программного управления могут быть кодированными и некодированными. Поясните в чем отличие?

Практическое занятие №3

Изучение конструкции и работы основных механизмов вязальных машин

Р а з д е л 8 Механизм узорообразования

Т е м а 8.1 Механизм отбора

Назначение механизма отбора. Характеристика запоминающих устройств. Виды механизмов отбора, конструкция и работа механизмов

Цель изучения темы	Результат
Сформировать представление о механизме отбора. Сформировать понятие о функциональной схеме механизма отбора. Сформировать знания о конструкции и работе механизма отбора. Научить характеризовать запоминающее устройство механизма отбора	Называет назначение механизма отбора, перечисляет виды механизмов отбора. Описывает, поясняет функциональную схему механизма отбора. Объясняет по схеме конструкцию и работу механизмов отбора. Характеризует запоминающее устройство механизма отбора

Методические указания

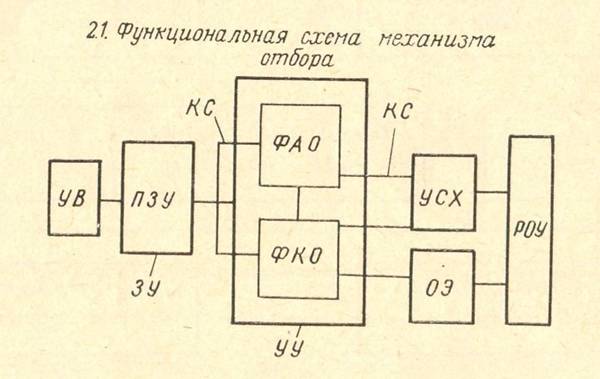

Изучая этот раздел, учащиеся должны обратить внимание на то, что механизмы отбора (узорообразования), приме­няемые на вязальных машинах, по конструктивному исполне­нию, техническим характеристикам, способам работы очень разнообразны. Несмотря на это разнообразие, принцип работы каждого из них может быть описан с использованием единой функциональной схемы 2.1.

Назначением любого такого механизма является отбор рабочих органов узорообразования вязальных машин (РОУ). РОУ вязальных машин при образовании трикотажа рисунчатых переплетений могут быть иглы одной или несколь­ких позиций с селекторами и без селекторов, толкатели игл, платины, декеры, ушковины гребенок (на основовязальных ма­шинах), кромки прессов, нитеводы и нитенаправители, штифты игольниц, пластины падающего пресса и т. д.

РОУ при работе взаимодействуют с отбирающими эле­ментами (ОЭ), которые в совокупности образуют узел от­бора (УО). ОЭ в механизмах отбора различного назначения и конструкции могут быть клинья замков, селекторные (отби­рающие) пластины, звенья рисунчатой цепи, сухарики рисун­чатых дисков, колки барабанов, электромагниты, толкатели и т. д.

УО петлеобразующей системы управляется посредством устройства управления (УУ). В зависимости от кон­струкции и принципа действия УУ содержит узлы формиро­вания адреса обращения (ФАО) и формирования команд отбора (ФКО).

УУ связано с запоминающим устройством (ЗУ), которое содержит информацию о размере и характеристике узора. ЗУ в зависимости от разрешающей способности харак­теризуются количеством информации. Наибольшее ко­личество информации, которое в нем одновременно может хра­ниться, выражается в битах или байтах (1 байт равен 8 битам).

УСХ узел синхронизации механизма отбора предназначен для формирования синхронизирующих импульсов в соответствии с необходимым временем работы каждого или группы РОУ.

КС каналы связи обеспечивают связь между функциональными узлами механизмов отбора.

Изучая этот раздел, учащиеся также должны обратить внимание на характеристику запоминающего устройства. В зависимости от конструкции ЗУ могут быть механические и электронные. Выясните, на каких машинах, какие механизмы отбора применяются. Кроме количества хранимой информации, ЗУ характеризуются способом смены информации и быстродействием.

Независимо от конструктивных особенностей механизмы отбора классифицируются по способу отбора РОУ. Классификация РОУ лучше воспринимается в виде схемы, выполните схему после изучения способов отбора.

Литература: Л6 299-322 стр.

Вопросы для самоконтроля:

1.Каково назначение механизма отбора петлеобразующих органов?

2.Какие способы отбора игл вам известны?

3.Что необходимо для группового отбора игл?

4. Что необходимо для селекторно-группового отбора игл?

5. Что необходимо для индивидуального отбора игл?

6.На какие группы подразделяются ЗУ по способу хранения информации.

7.Чем характеризуется быстродействие ЗУ?

8.Какие преимущества и недостатки механизмов отбора разных типов?

Т е м а 8.2 Механизмы для соединения полос трикотажа

Назначение и виды механизмов для соединения полос трикотажа. Механизмы для выработки поперечно-соединенного трикотажа. Механизмы для выработки продольносоединенного трикотажа
