Номер шага		(АО+Пч)		Кt/(1+Е)t	Эффект нарастающим итогом	ЧДД
0	1,00	0,00	0,00	7744331,39		-7744331,39
1	0,87	2712703,65	2360052,18		2360052,18	-5384279,21
2	0,76	2712703,65	2061654,78		4421706,96	-3322624,43
3	0,66	2712703,65	1790384,41		6212091,37	-1532240,02
4	0,57	2712703,65	1546241,08		7758332,45	14001,06
5	0,50	2712703,65	1356351,83		9114684,28	1370352,89
Всего	9114684,28	7744331,39

Определяем индекс доходности

ИД = 9114684,28/ 7744331,39= 1,18

= 3 + 1532240,02/ 1546241,08= 3,99 года.

= 3,99 года - это верхняя граница интервала срока окупаемости инвестиций (при неблагоприятных условиях реализации проекта).

Обобщенные расчетные данные основных технико-экономических показателей сведены в таблице 5.9.

Таблица 5.9 - Основные экономические показатели проекта

Показатель	Значение
Основные технические параметры: а) качественные	Сеть доступа должна поддерживать широкий диапазон услуг, а также обеспечивать соответствие требования услуг в скорости передачи информации, быть отказоустойчивой.
б) количественные: капитальные вложения, руб.	7744331.39
Индекс доходности	Нижняя граница	Верхняя граница
1,48	1,18
Время окупаемости, лет	2,03	3,99
Проектная норма дисконта	15%
Экономических эффект, руб.		2969097,90	2360052,18
Дисконтированный денежный поток по шагам расчета нарастающим итогом, руб.	1	2593694,72	2061654,78
2	2252419,10	1790384,41
3	1945271,04	1546241,08
4	1706378,10	1356351,83
5	11466860,86	9114684,28

Рисунок 5.1 – Чистый дисконтированный поток

Выводы:

Применяемая методика позволяет предприятиям, принявшим проект для реального внедрения, проводить целенаправленную работу по нескольким направлениям, т. к. полученные результирующие экономические показатели по своей сути являются стратегическими целями развития предприятия.

1. Ценообразование. Чтобы выйти на требуемую величину доходов (которые позволяют окупать капитальные вложения в приемлемые сроки), получаемые предприятием от предоставления услуг связи на установленном по проекту оборудовании, цены и тарифы на инновационные услуги в области телекоммуникации должны быть тщательно проработаны экономическими службами предприятия в русле проводимой на предприятии политики ценообразования.

2. Мероприятия по снижению себестоимости предоставляемых услуг (ее величина позволяет окупать капитальные вложения и влияет также на ценообразование и к тому же обеспечивает принятый нами в качестве допущения уровень среднеотраслевой рентабельности 20%). По каждой статье экономических элементов затрат (Фонд оплаты труда и социальные отчисления. Амортизационные отчисления. Материальные затраты, включая расходы на потребляемую электроэнергию. Прочие расходы) должна проводиться отдельная работа по снижению, как абсолютных величин, так и удельных. Эту работу также должны проводить экономические и маркетинговые службы в контакте с финансовым менеджментом предприятия.

Таким образом, предприятие, обеспечившее себе рентабельность не ниже 20%, может инвестировать средства в проект и рассчитывать, что они окупятся в рассчитанном интервале времени, который не превышает международных стандартов в 5 лет.

Заключение

Целью данного дипломного проекта являлась разработка сети доступа

В ЖК «Радуга» расположенном на улице Волховская города Новосибирск. Сеть разворачивается на основе уже имеющейся в городе кабельной инфраструктуры, поэтому не требует больших затрат на постройку линейных сооружений.

Мероприятия по организации сети доступа включили в себя: выбор

трассы прокладки оптического кабеля, выбор и установка необходимого оборудования в центральном узле и у абонентов, выбор и установка пассивного оборудования в жилых домах, разработка схемы организации связи.

Для реализации данного проекта было выбрано оборудование производителя Huawei MA5608T и NTU-RG-1402G-W фирмы для установки на центральном узле и у абонентов соответственно.

Выбор трассы прокладки кабеля произведён с учётом норм и требований при строительстве линейных сооружений кабельных линий передач, сети общего пользования и является оптимальным[4]. При строительстве магистральной сети использовались кабели марки ОКДН. При строительстве распределительной внутридомовой сети кабели марки ОВНВнг(А) LS-HF.

В настоящее время инвестиции считаются привлекательными при сроке окупаемости менее 5 лет. В нашем проекте в результате расчётов срок возврата капитальных вложении составил 3.99 года, отсюда можно сделать вывод, что строительство пассивной оптической сети доступа по технологии GPON является экономически оправданным, и может быть принято к реализации. Также произведён расчёт бюджета мощности, в результате которого стало известно, что у волоконно-оптической линии достаточно мощности для преодоления потерь и корректного функционирования

Библиография

1.  , , Телекоммуникационные

системы и сети, том 1.Современные технологии, Под редакцией проф. , Москва Горячая линия – Телеком 2012.

2.  Статья компании ПАО «Вымпелком» «Triple Play: как в единой IP-среде уживаются телефон, телевизор и интернет?»: https://habrahabr. ru/company/beeline/blog/145424/ (дата обращения 10.05.2017).

3.  , , Компьютерные сети, 3-е издание, Учебник для вузов, 2007.

4.  Техническая политика проектирования и строительства сетей доступа GPON в (Редакция 1), Москва 2013, Приложение , «УТВЕРЖДЕНО» приказом от «25» декабря 2013 г. № 01/01/1293-13

5.  Официальный сайт ЖК «Радуга»: http://radugansk. ru/ (дата обращения 10.05.2017).

6.  Официальный сайт компании -1»: http://www. eurocabel-1.ru (дата обращения 10.05.2017).

7.  Официальный сайт компании «Huawei»:http://www. (дата обращения 15.05.2017).

8.  Официальный сайт компании : www. ssd. ru (дата обращения 15.05.2017).

9.  Официальный сайт компании : http://www. eltex. nsk. ru/(дата обращения 15.05.2017).

10.  , Проектирование оптической сети доступа, Учебное пособие, Новосибирск 2012.

11.  , , Оптические линии связи и пассивные компоненты ВОСП, Учебное пособие, Новосибирск 2003.

12.  «Нормы технологического проектирования. Городские и сельские телефонные сети. НТП 112-2000. РД 45.120-2000» (утв. Минсвязи РФ 12.10.2000) (вместе с "Положением по проектированию ИС. Технологические нормы проектирования интеллектуальной сети", "Положением по проектированию доступа к сети Интернет"). Разработан Ленинградским отраслевым научно-исследовательским институтом связи (ЛОНИИС) и СПб».

Приложение А

Внутридомовая разводка

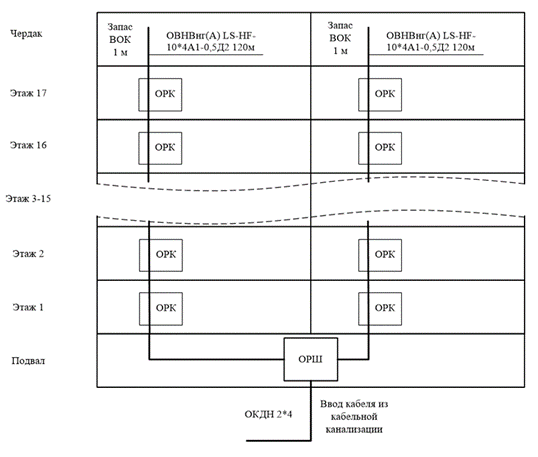

Рисунок А1- Схема прокладки распределительного кабеля для здания, расположенного по адресу к1.

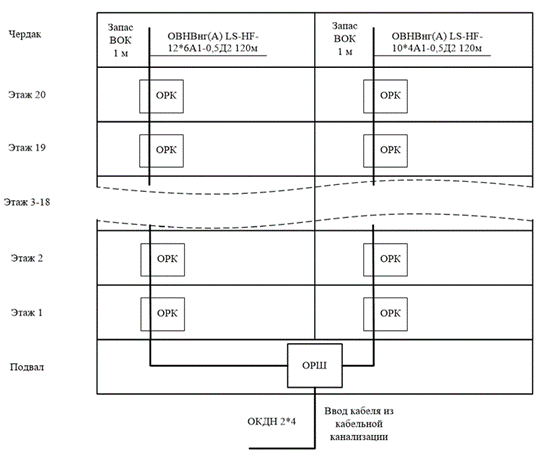

Рисунок А2- Схема прокладки распределительного кабеля для зданий расположенных по адресам и .

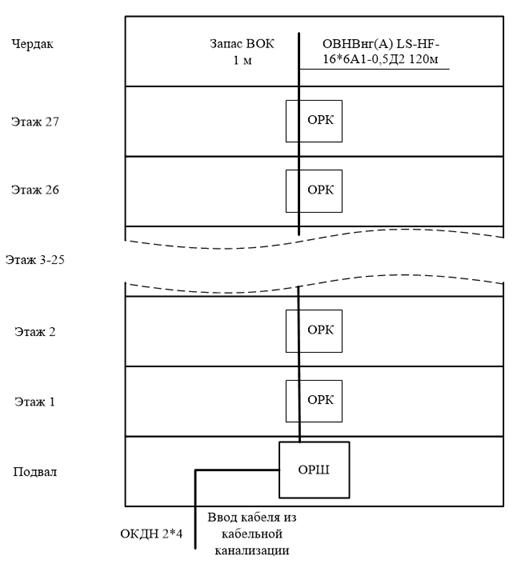

Рисунок А3- Схема прокладки распределительного кабеля для здания, расположенного по адресу к4.

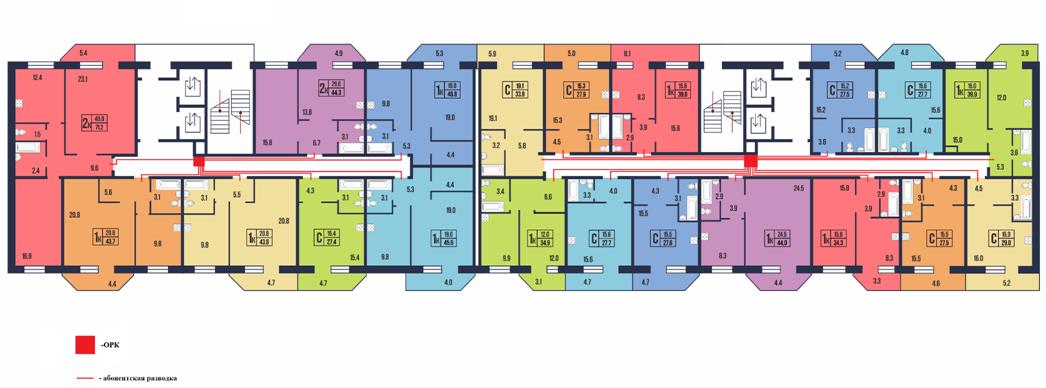

Рисунок Б1- Схема прокладки абонентского кабеля для здания, расположенного по адресу к1.

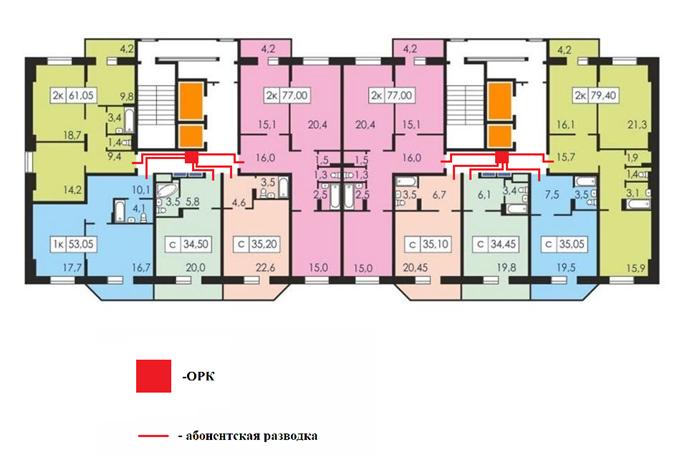

Рисунок Б2- Схема прокладки абонентского кабеля для зданий расположенных по адресам и .

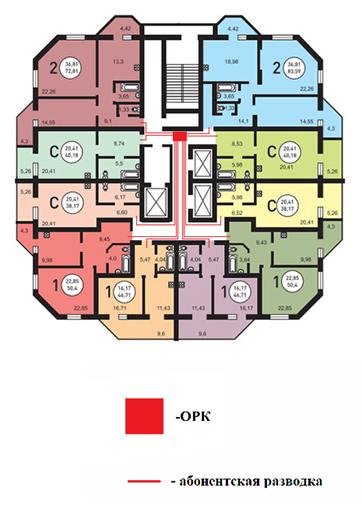

Рисунок Б3- Схема прокладки абонентского кабеля для здания, расположенного по адресу к4.

ПРИЛОЖЕНИЕ В

Структурная схема сети

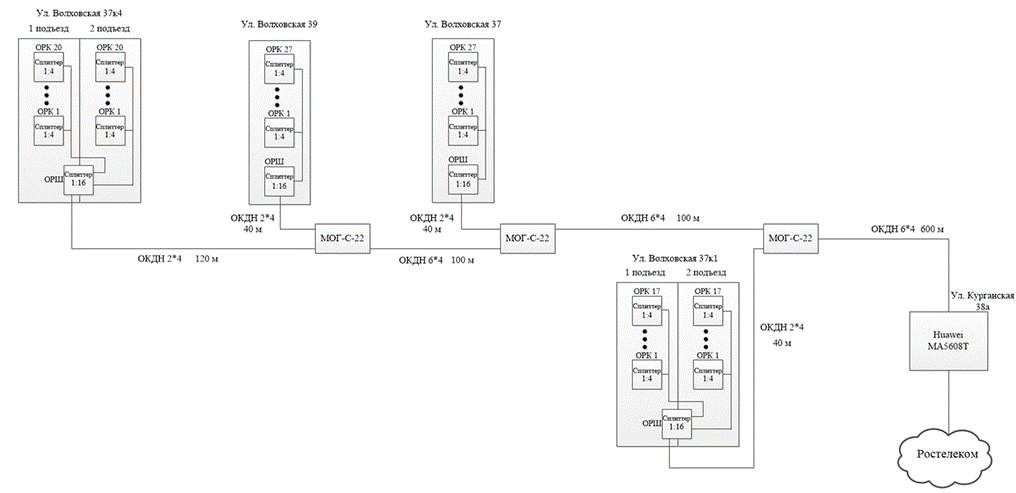

Рисунок В1 – Структурная схема сети
