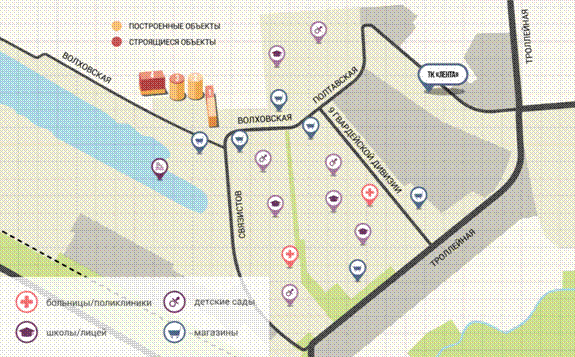

Рисунок 2.2 - Схема ЖК «Радуга»

Активное оборудование сети GPON - OLT будет располагаться на ближайшей АТС (рисунок 2.3), находящейся на расстоянии 600 м от ЖК «Радуга» по адресу г. Новосибирск а, от которой осуществляется прокладка оптического кабеля. Функция оборудования OLT – связь оконечного оборудования пользователей с сетью Интернет и иными источниками услуг Triple Play (передача данных, телефония, TV). Так же на рисунке 2.3 показано расположение жилых зданий, ОРШ и муфт.

Магистральный оптический кабель к проектируемому объекту будет прокладываться в кабельной канализации, а кабельный ввод в дома будет осуществлен через подвальное помещение, где планируется размещение ОРШ. Для размещения оборудования и кабельных сетей, в микрорайоне была проведена процедура согласования с балансодержателем зданий, был заключен договор на размещение оборудования и прокладки линий связи. Предполагается, что в районе жилого комплекса кабельная канализация уже существует. Схема кабельной трассы представлена на рисунке 2.3, структурная схема расположена в приложении В.

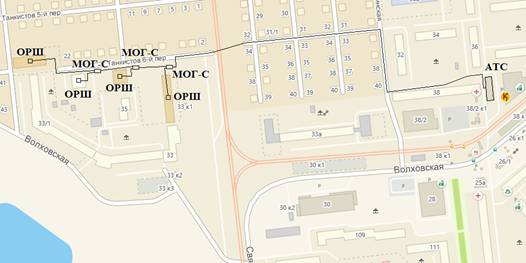

Рисунок 2.3 – Схема кабельной трассы до района подключения.

Прогнозируемая заинтересованность в услугах «Triple Play», предоставляемых компанией ПАО «Ростелеком», составляет 80% от количества квартир в подключаемом районе (таблица 2.1).

Таблица 2.1 – Структура жилых домов, подключаемых к проектируемой сети

Номер дома	Количество этажей	Количество подъездов	Количество квартир на этаже	Общее число квартир	Количество квартир с процентом проникновения 80%	Адрес
1	17	2	13(1 под.) 7(2 под.)	340	272	к1
2	27	1	10	270	216
3	27	1	10	270	216
4	20	2	5(1 под.) 5(2 под.)	200	160	к4
	Итого:	1080	864

2.3 Описание предоставляемых услуг

По плану проекта абонентам предоставляются услуги: высокоскоростного доступ в интернет, цифрового ТВ, телефонии. Услуги будут предоставляться в виде пакетов, с различными характеристиками.

Таблица 2.2 – Вид услуги и абонентская плата

Услуга	Характеристики	Стоимость, руб.	Количество подключаемых абонентов
Пакет S	Скорость канала DL к абоненту (Интернет + цифровое ТВ (40TV + 10 HD TV) + телефония + аренда ONT) до 50 Мбит/с	600	400
Пакет M	Скорость канала DL к абоненту (Интернет + цифровое ТВ (80TV + 20 HD TV) + телефония + аренда ONT) до 75 Мбит/с	800	264
Пакет L	Скорость канала DL к абоненту (Интернет + цифровое ТВ (80TV + 40 HD TV) + телефония + аренда ONT) до 100 Мбит/с	1000	200

3 Волоконно-оптический кабель

3.1 Расчет необходимого числа волокон магистрального кабеля

Произведем расчет числа волокон магистрального кабеля учитывая то, что один порт OLT имеет коэффициент деления 1:64, и учитывая два дополнительных волокна для резерва.

Произведем расчет по формуле 3.1.

(3.1)

где i – номер дома по генплану;

Nовi – количество оптоволокна, необходимого для i-го дома;

Nквi – количество квартир в i-ом доме.

Посчитаем общее число магистральных волокон по формуле 3.2.

(3.2)

3.2 Расчет количества волокон распределительного кабеля

Второй каскад сплиттеров располагается в ОРК на каждом этаже здании и имеет коэффициент деления 1:4. Посчитаем необходимое количество распределительного ОВ для каждого здания. Для этого вычислим количество ОВ до ОРК для одного этажа здания и умножим получившийся результат на число этажей в здании.

Произведем расчет по формуле 3.3.

(3.3)

где i – номер дома по генплану;

Nоврэi – количество волокон в распределительном ОВ, необходимых до ОРК на одном этаже i-го дома;

Z – номер подъезда;

Nквэi – количество квартир на этаже в i-ом доме.

(3.4)

где i – номер дома по генплану;

Nоврi – количество волокон в распределительном ОВ, необходимых для i-го дома;

Nоврэi – количество волокон в распределительном ОВ, необходимых до ОРК на одном этаже i-го дома;

Ki – количество этажей в i-том доме;

Z – номер подъезда.

Расчет для первого подъезда первого здания:

Расчет для второго подъезда первого здания:

Посчитаем общее количество волокон в распределительном ОВ, необходимых для 1-го дома по формуле 3.5.

(3.5)

Расчет для второго здания:

Расчет для третьего здания:

Расчет для первого подъезда четвертого здания:

Расчет для второго подъезда четвертого здания:

Посчитаем общее количество волокон в распределительном ОВ, необходимых для 4-го дома по формуле 3.6.

(3.6)

По полученным, в результате расчетов, данным произведем выбор оптического распределительного кабеля.

3.3 Выбор типа и емкости волоконно-оптических кабелей

3.3.1 Требования, предъявляемые к оптическим кабелям

В сетях PON преимущественно используют одномодовые волокна, обеспечивающие передачу сигналов на большие расстояния. Согласно требованиям по Рекомендации ITU-T G.983, при построении PON следует использовать ВОК, осуществляющие передачу сигнала на длинах волн 1310, 1490, 1550 нм, с одномодовыми ОВ в соответствии с Рекомендациями ITU-T G.652 или совместимые с ними ОВ в соответствии с Рекомендациями ITU-T G.657. На магистральной сети до ОРШ и распределительной сети до ОРК должны применяться стандартные оптоволоконные кабели с одномодовыми ОВ. На абонентском участке должны применяться гибкие кабели с волокнами G.657 A, совместимые при сварке с волокнами G.652 D.

3.3.2 Выбор магистрального кабеля

На магистральном участке сети будем использовать кабель ОКДН производства 1». Оптический кабель типа ОКДН применяется для прокладки в кабельной канализации, трубах, коллекторах на мостах и в шахтах. На рисунке 3.1 представлена конструкция кабеля[6].

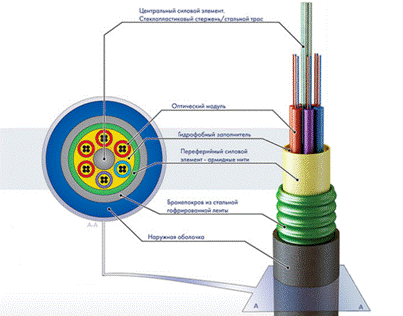

Рисунок 3.1 – Конструкция кабеля ОКДН

Кабель оптический канализационный с броней из стальной ленты. Содержит центральный силовой элемент (ЦСЭ) из стеклопластика (Д). Вокруг ЦСЭ скручены оптические модули с волокнами и кордели (элемента из изолирующего материала произвольного сечения). ЦСЭ обмотан водоблокирующими нитями. Свободное и межмодульное пространство заполнено гидрофобом. На скрученный сердечник наложен бронепокров из стальной гофрированной ленты, поверх бронепокрова наложена наружная оболочка из негорючего полиэтилена или из материала, не выделяющего галогенов при горении.

Технические характеристики:

—  Для прокладки в кабельной канализации/в грунте в защитной трубе;

—  Количество волокон: от 4 до 96;

—  Тип волокна: одномодовое;

—  Допустимое растягивающее усилие 2,7 кН;

—  Допустимое раздавливающее усилие не менее 0,5 кН/см;

—  Кабель предназначен для эксплуатации в диапазоне температур от минус 40 °С до плюс 50 °С;

—  Минимальный срок службы кабеля: 25 лет.

Таблица 3.1 - Технические параметры кабеля ОКДН

Количество волокон	Диаметр кабеля, мм	Масса 1 км кабеля, кг
С периферийным силовым элементом	Без периферийного силового элемента	С периферийным силовым элементом	Без периферийного силового элемента
от 4 до 32	11,4	11,4	100	140
от 34 до 48	13,0	13,0	146	165
от 50 до 96	14,5	14,5	190	208

При заказе кабель должен иметь маркировку:
