Выпускная квалификационная работа бакалавра (стр. 9 )

Таблица 4.8 - Характеристики РО-1х16-PLC - SM/2,0 -1,0 м-SC/APC

Характеристика	Значение
Рабочая длина волны, нм	1260…….1650
Вносимые потери (тип/макс.), Дб	13,2/14,1
Неравномерность по каналам, Дб	0,45
Поляризационно-зависимые потери (макс.), Дб	0,04
Неравномерность в диапазоне длин волн, Дб	1,0
Направленность, Дб	55
Кол-во входов (коннектор)	1 SC/APC
Кол-во выходов (коннекторы)	16 SC/APC
Температура, °С	от -40 до +65
Габариты корпуса, мм	120х80х18
Масса, кг	0,35

4.7 Выбор оборудования на абонентском участке сети

4.7.1 Выбор оптической распределительной коробки

На каждом этаже здания будет располагаться оптическая распределительная коробка (ОРК) где планируется размещение второго каскада разветвителей 1:4. В качестве ОРК были выбраны: Кросс ШКОН - П -16 (рисунок 4.55) и Кросс ШКОН - П -8(рисунок 4.56).

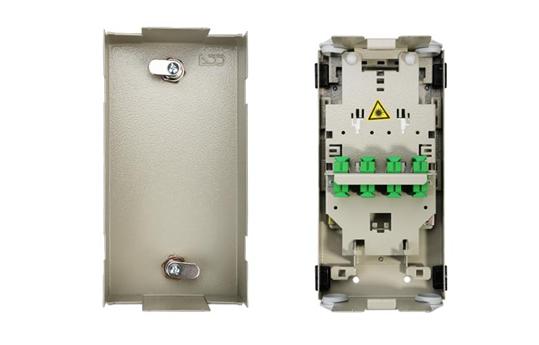

Рисунок 4.55 - Кросс ШКОН - П -16

Кросс ШКОН - П -16 - предназначен для подключения до 16 абонентов в сетях PON с каскадным сплиттированием 1х16:1х4 (1х8:1х8) в городских многоквартирных домах. Корпус изготовлен из стали с порошковым покрытием и оснащен замками для предотвращения несанкционированного доступа и отличается повышенной защищённостью от взлома. Съёмная откидная монтажная панель обеспечивает удобство монтажа и эксплуатации. Устанавливается на этажных площадках. Абонентские оптические шнуры укладываются в короба 20х12,5мм, которые входят внутрь кросса через окна в боковых стенках. Используется совместно с межэтажными кабелями с сердечником свободного доступа. Сплиттеры 1х4, 1х8 в миникорпусе с выводами 0,9 мм размещаются в ложементах на монтажной панели[8].

Таблица 4.9 - Характеристики кросс ШКОН - П -16

Характеристика	Значение
Макс. кол-во ОК	4 или 2 транзитных
Макс. кол-во абонентов	16
Макс. кол-во сплиттеров 1х4 (1х8)	4 (2)
Защищенность	IP54
Габариты, мм	123х253х83
Масса, кг	2,4

Таблица 4.10 - Комплектация кросса ШКОН - П -16

Наименование	Количество
Основание корпуса с крышкой и замками	1 шт.
Полка откидная, пластик	1 шт.
Заглушки кабельных вводов	4 шт.
Заглушки вводов коробов	4 шт.
Разветвитель (Сплиттер) 1х4 SC/APC	4 шт.
Розетка (адаптер) SC/APC	5 шт.
Пигтейл SC/APC	1 шт.
КДЗС-4525	1 шт.
Комплект монтажный	1 комп.

Рисунок 4.56 - Кросс ШКОН - П -8

Предназначен для подключения до 8 абонентов в сетях PON с каскадным сплиттированием 1х16:1х4 (1х8:1х8) в городских многоквартирных домах. Корпус ШКОН-П-8 изготовлен из стали с порошковым покрытием и оснащен замками для предотвращения несанкционированного доступа и отличается повышенной защищённостью от взлома. Съёмная откидная монтажная панель обеспечивает удобство монтажа и эксплуатации. Устанавливается на этажных площадках. Абонентские оптические шнуры укладываются в короба 20х12,5мм, которые входят внутрь кросса через окна в боковых стенках. Используется совместно с межэтажными кабелями с сердечником свободного доступа. Сплиттеры 1х4, 1х8 в миникорпусе с выводами 0,9 мм размещаются в ложементах на монтажной панели[8].

Таблица 4.10 - Характеристики кросса ШКОН - П -8

Характеристика	Значение
Макс. кол-во ОК	4 или 2 транзитных
Макс. кол-во абонентов	8
Макс. кол-во сплиттеров 1х4 (1х8)	2 (1)
Защищенность	IP54
Габариты, мм	123х253х63
Масса, кг	2,2

Таблица 4.11 - Комплектация кросса ШКОН - П -16

Наименование	Количество
Основание корпуса с крышкой и замками	1 шт.
Полка откидная, пластик	1 шт.
Заглушки кабельных вводов	4 шт.
Заглушки вводов коробов	4 шт.
Разветвитель (Сплиттер) 1х4 SC/APC	2 шт.

Продолжение таблицы 4.11

Наименование	Количество
Розетка (адаптер) SC/APC	5 шт.
Пигтейл SC/APC	1 шт.
КДЗС-4525	1 шт.
Комплект монтажный	1 комп.

4.7.2 Выбор оптической абонентской розетки

Кросс-розетка предназначен для размещения в офисах и жилых помещениях. В качестве абонентской розетки будем использовать кросс ШКОН-ПА-1-SC-SC/APC-SC/APC производства компании «СвязьСтройДеталь» (рисунок 4.57).

Рисунок 4.57 – Внешний вид кросса ШКОН-ПА-1

Оптический кабель разделывается и фиксируется на основании корпуса. Волокно сваривается с пигтейлом, КДЗС закрепляется в ложементе. Возможно использование механических соединителей типа Fibrlok. Адаптер устанавливается в одно из посадочных мест на основании корпуса. Количество оптических розеток равно числу абонентов, то есть необходимо 864 ОРА[8].

Таблица 4.12 – Характеристики ШКОН-ПА-1

Характеристика	Значение
Материал корпуса	Негорючий АБС-пластик
Макс. кол-во вводимых ОК	1
Макс. диаметр ОК, мм	3
Габариты, мм	95х90х15
Масса, кг	0,07

4.8 Выбор оптических пигтейлов и оптических патч – кордов

Оптический пигтейл – это отрезок оптического волокна предназначенный для оконцевания волокон оптических кабелей в оптических кроссах и других распределительных устройствах. Для проекта выбираем пигтейл модели шнур ШОС-SM/0.9 мм-SC/APC-p/t -1.0 м (рисунок 4.58) производства «СвязьСтрой-Деталь».

Рисунок 4.58 - Шнур ШОС-SM/0.9 мм-SC/APC-p/t -1.0 м

Необходимое количество пигтейлов на участке от домового кросса до оптической абонентской розетки равняется 2040 штук. Предполагается, что пигтейлы на станционном участке в оптическом кроссе уже предусмотрены. Оптические и механические характеристики коннекторов, соответствуют всем требованиям международных стандартов. Пигтейлы упаковывается в полиэтиленовые пакеты по 2 шт. в виде неразрезанного шнура, что позволяет потребителям измерить параметры изделий при входном контроле. На пакете имеется этикетка, на которой содержатся данные оптических характеристик коннекторов.

Оптический патч – корд необходим для соединения оптической або-нентской розетки с абонентским терминалом. Для проекта выбираем оптический патч-корд модели шнур Шнур ШОС-S7/2.0 мм-SC/APC-SC/APC-10.0 м (рисунок 4.59) производства «СвязьСтройДеталь».

Рисунок 4.59 - Шнур ШОС-S7/2.0 мм-SC/APC-SC/APC-10.0 м ССД HS

Предназначен для использования в сетях FTTH в условиях, подразумевающих изгибы малого радиуса. В кабелях используется одномодовое волокно стандарта G.657A, допускающее многократные изгибы с радиусом 15 мм. Шнур оптический соединительный (патч-корд) марки ШОС-SM/S7 представляет из себя оконцованый разъемами негорючий одноволоконный LSZH кабель с наружным диаметром 2,0 мм. Для увеличения механических характеристик в структуре кабеля предусмотрены усиливающие арамидные нити под оболочкой[8].

4.9 Выбор абонентского оптического терминала

В качестве абонентского терминала выбрана модель ONT NTP-RG-1402GC-W(рисунок 4.60). ONT NTP – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии и высокоскоростному интернету. Кроме того, абонентские терминалы серии RG предоставляют пользователям услуг широкие возможности для работы в локальной сети[9].
