Выпускная квалификационная работа бакалавра (стр. 8 )

 Основные характеристики:

—  рабочая длина волны Tx/Rx: 1490/1310нм;

—  скорость передачи нисходящего/восходящего потоков: 2.5/1.25G

—  поддержка «горячей» замены;

—  максимальная дальность связи 20 км;

—  сlass C+ (35dB);

—  мощность излучения лазера: 3..7dBm;

—  чувствительность приемника: -32dBm;

—  DFB лазер, не требующий дополнительного охлаждения;

—  высокочувствительный APD приемник;

—  рабочая температура 0...70 °C.

Кросс ШКОС-Л -1U/2 -24.

Для проектируемого объекта необходимо выбрать оптический кросс высокой плотности, емкость не менее 24 соединений. Кросс ШКОС-Л -1U/2 -24 - кросс оптический 24 портовый стоечный серии ШКОС-Л предназначен для установки в стойки 19'', 23'', 21''(рисунок 4.49).

Рисунок 4.49 - Кросс ШКОС-Л -1U/2 -24

На рисунке 4.50 представлена необходимая маркировка кросса.

Рисунок 4.50 – Маркировка кросса

Крепление кабеля по оболочке осуществляется металлическим хомутом и/или нейлоновыми стяжками, на Т-образном лепестке. Центральный силовой элемент крепится при помощи металлической скобы. Сменные пластиковые планки на 4 и 8 отверстий обеспечивают установку адаптеров-розеток различных типов: FC, SC, ST, дуплекс LC[8].

Особенности:

—  сменные пластиковые планки;

—  возможность изменения положения крепежных кронштейнов для регулирования глубины установки кросса в стойке;

—  надежная фиксация наружной оболочки кабеля металлическими винтовыми хомутами;

—  возможность ввода кабелей со всех направлений, благодаря продольно расположенному кабельному вводу.

Таблица 4.4 – Характеристики кросса

Характеристика	Значение
Макс. кол-во портов FC/SC/LC	24/24/48
Макс. кол-во вводимых кабелей	2
Тип телекоммуникационной стойки	19'', 23'', ETSI
Габариты корпуса, мм	410х210х41,5
Масса, кг	2,7

Оборудование на станционном участке разместим в REC-6228S Шкаф SignaPro 22U (рисунок 4.51).

Рисунок 4.51 – REC-6228S Шкаф SignaPro 22U

Напольные разборные шкафы 19” предназначены для установки стандартного навесного 19-дюймового оборудования.

Комплектация шкафа включает в себя каркас, монтажные рейки с перфорацией, металлическую или стеклянную ударостойкую тонированную дверь, съемные задние и боковые панели, полный комплект замков и ключей, крышку с возможностью крепления вентиляторов, днище, щетку для защиты от пыли кабельных вводов, комплект заземления, ножки, комплект для крепления оборудования[8].

Таблица 4.5 - Характеристики REC-6228S Шкаф SignaPro 22U

Характеристика	Значение
Высота, U	22
Высота, мм	1165
Ширина, мм	600
Глубина, мм	800
Масса, кг	70

4.4 Выбор оборудования на магистральном участке сети

На магистральном участке, для ответвления необходимого числа волокон магистрального кабеля к каждому дому, необходимо использовать муфту. В данном проекте будем использовать муфту МОГ-С-22-1К4845 (рисунок 4.52).

Рисунок 4.52 – муфта МОГ-С-22-1К4845

Проходная классическая муфта МОГ-С предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Применяется для установки в типовых колодцах кабельной канализации, а также в городских коллекторах на стандартных консолях.

В муфте предусмотрено два овальных ввода. Таким образом, муфта может одновременно использоваться для ввода транзитной петли кабеля и ввода двух кабелей диаметром до 25 мм.

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ[8]. Для проекта необходимо 3 муфты.

Таблица 4.6 – Характеристики муфты МОГ-С-22-1К4845

Характеристика	Значение
Кол-во сварных соединений	144
Тип кассет	К48-4525
Макс. кол-во кассет	3
Кол-во вводов, сторона 1:
- овальный, до 21 мм/до 25 мм/транзит	2/2/1
Кол-во вводов, сторона 2:
- овальный, до 21 мм/до 25 мм/транзит	2/2/1
Герметизация корпуса	ТУТ
Герметизация вводов	ТУТ
Температура эксплуатации ºС	от -40 до +70
Габаритные размеры:
- длина, мм	1148
- диаметр, мм	90
Масса, кг	2,3

4.5 Выбор оборудования на абонентском участке сети

На распределительном участке необходимо выбрать оптический рас-пределительный шкаф (ОРШ), устанавливаемый в подвальном помещении. Антивандальный пылевлагозащищенный кроссовый шкаф серии ШКОН-КПВ предназначен для размещения в жилых домах при строительстве сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Защищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке. Для данного проекта необходимо 4 кросса ШКОН-КПВ -192(6)-SC ~144-SC/APC ~144-SC/APC (ОРШ-128) (рисунок 4.53).

Рисунок 4.53 – Внешний вид кросса ШКОН-КПВ -192

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является собственной разработкой ССД и получила название система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общая емкость портов значительно увеличилась.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. А оптические разветвители устанавливаются в специальные контейнеры на боковой части шкафа.

В закрытом положении кроссовые модули должны защелкиваться один в другой, а при открывании нужный кроссовый модуль должен находится в горизонтальном положении. Более того, система «книжка» позволяет вытаскивать любой модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа[8].

Таблица 4.7 – Характеристики кросс ШКОН-КПВ -192(6)-SC

Характеристика	Значение
Кол-во линейных оптических портов	16 SC/APC
Кол-во абонентских оптических портов	128 SC/APC
Тип корпуса	Пылевлагозащищенный
Материал корпуса	Сталь (толщина 2 мм)
Тип замка	Сувальдный
Кол-во кроссовых блоков	1
Кол-во кроссовых модулей	5

Продолжение таблицы 4.7

Характеристика	Значение
Кол-во разветвителей 1х8/1х16/1х32	16/8/4
Габариты корпуса разветвителей, мм	100х80х10/ 120х80х18
Макс. кол-во вводимых ОК	20
Макс. диаметр ОК, мм	20
Защищенность	IP54

4.6 Выбор оптических разветвителей

По проекту предполагается установка первого каскада разветвителей 1:16 в ОРШ. В качестве разветвителей будем использовать РО-1х16-PLC -SM/2,0 -1,0 м-SC/APC (рисунок 4.54).

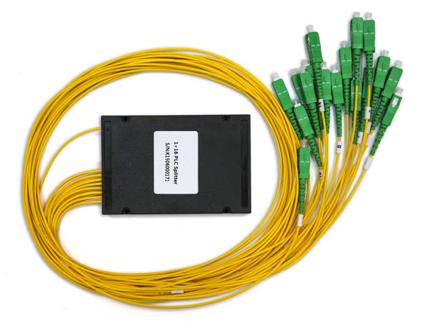

Рисунок 4.54 – Разветвитель РО-1х16-PLC - SM/2,0 -1,0 м-SC/APC

Предназначен для распределения оптического сигнала в пассивных оптических сетях (PON). Используется в кроссах ВОКС, ШКОН-КПВ (ФПВ), и др. Изготовлен по планарной технологии (PLC), что позволяет использовать непрерывный диапазон длин волн от 1260 нм до 1650 нм и обеспечивает наилучшие эксплуатационные характеристики[8].
