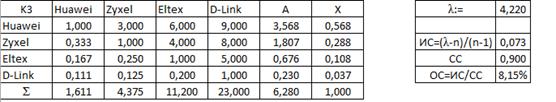

Рисунок 4.28 – Расчет локальных приоритетов (эксперт 6)

Рисунок 4.29 – Расчет локальных приоритетов (эксперт 7)

Этап 5 – Определение приоритетов компаний по критерию К4 (Функциональные возможности).

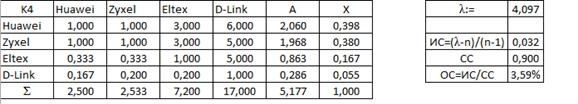

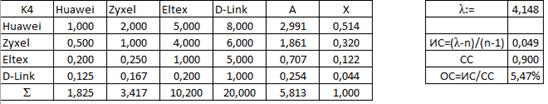

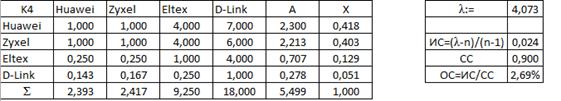

Рисунок 4.30 – Расчет локальных приоритетов (эксперт 1)

Рисунок 4.31 – Расчет локальных приоритетов (эксперт 2)

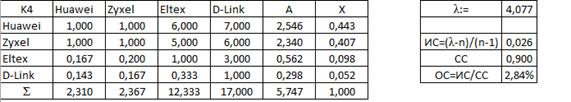

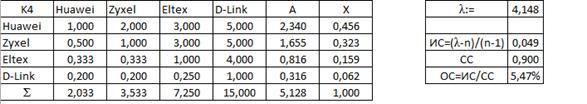

Рисунок 4.32 – Расчет локальных приоритетов (эксперт 3)

Рисунок 4.33 – Расчет локальных приоритетов (эксперт 4)

Рисунок 4.34 – Расчет локальных приоритетов (эксперт 5)

Рисунок 4.35 – Расчет локальных приоритетов (эксперт 6)

Рисунок 4.36 – Расчет локальных приоритетов (эксперт 7)

Этап 6 – Определение приоритетов компаний по критерию К5 (Удобство эксплуатации).

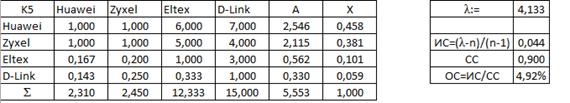

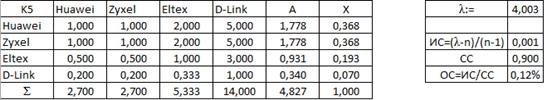

Рисунок 4.37 – Расчет локальных приоритетов (эксперт 1)

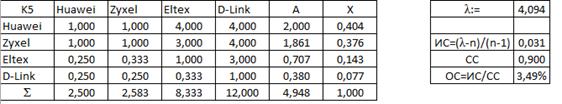

Рисунок 4.38 – Расчет локальных приоритетов (эксперт 2)

Рисунок 4.39 – Расчет локальных приоритетов (эксперт 3)

Рисунок 4.40 – Расчет локальных приоритетов (эксперт 4)

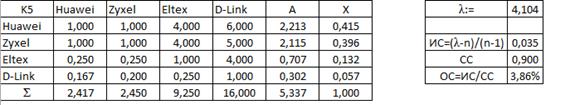

Рисунок 4.41 – Расчет локальных приоритетов (эксперт 5)

Рисунок 4.42 – Расчет локальных приоритетов (эксперт 6)

Рисунок 4.43 – Расчет локальных приоритетов (эксперт 7)

Этап 7 – определение глобального приоритета рассматриваемых компаний по всем критериям с учетом их значимости (таблица 4.2).

Таблица 4.2 – Расчет глобального приоритета

	К1	К2	К3	К4	К5	Р глоб
0,411	0,299	0,170	0,081	0,038
Huawei	0,488	0,426	0,482	0,439	0,418	0,461
Zyxel	0,310	0,353	0,296	0,374	0,348	0,327
Eltex	0,145	0,157	0,164	0,136	0,157	0,152
D-Link	0,057	0,063	0,058	0,051	0,077	0,059

Для упрощения интерпретации результатов анализа построим лепестковую диаграмму сравнительного анализа (рисунок 4.44) и итоговую столбиковую диаграмму компонент вектора глобального приоритета (рисунок 4.45).

Рисунок 4.44 – Результаты оценки конкурентных позиций

Рисунок 4.45 – Значения компонент вектора глобального приоритета

Вывод:

Оценив конкурентную позицию компании Huawei среди других телекоммуникационных компаний, предоставляющих аналогичные товары и услуги, по пяти критериям, используя семь экспертов, можно сделать вывод, что Huawei является несомненным лидером в производстве оборудования связи.

4.3 Выбор оборудования на станционном участке сети

SmartAX MA5608T — устройства интегрированного оптического доступа гигабитной пассивной оптической сети (рисунок 4.46). Это первые в отрасли оптические линейные терминалы (OLT), которые объединяют в себе возможности сверхвысокой агрегации и коммутации, поддерживают пропускную способность 3.2T, емкость коммутации 960G, 512 тысяч MAC-адресов, 44-канальный доступ 10 GE или 768 портов GE.

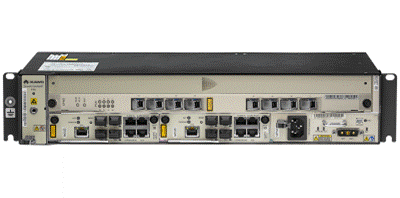

Рисунок 4.46 – Huawei MA5608T

Оборудование для создания оптических сетей доступа разрабатывается компанией Huawei. В ее каталоге много эффективных решений, включая Huawei Smartax MA5608t. Данная модульная платформа разработана для монтажа в стойку 19-дюймового стандарта с высотой 2RU. Эту модификацию можно назвать универсальной, поскольку она позволяет по необходимости устанавливать разные сервисные карты. Таким образом, это оборудование дает возможность предоставлять пользователям популярные сегодня мультисервисные услуги связи.

Устройство Huawei MA5608Т применяется для построения оптической пассивной GPON/ EPON сети. Оно имеет 2 слота. Можно установить две GPON карты, из которых каждая будет с 16 PON портами. Возможное число абонентов: GPON – 4096 либо EPON –1024. Очень важно, что программное обеспечение данной модификации полностью совместимо с ПО других моделей серии. Это удобно и экономично.

В стандартный комплект поставки оборудования входит:

1)  2 MCUD 1 модуля с наличием 4 SFP 10G портов;

2)  GPBD сервисная карта на 8 GPON портов. Также вместе с ней идут модули SFP класса C+.

3)  Блок питания;

4)  Вентиляторный блок.

Линия к абоненту может протягиваться на 20 км. В качестве опции можно подключать сдвоенный блок питания с наличием функции резервирования (DC 48V), а также AC 220V (c резервированием 48 V DC) без наличия функции подзарядки АКБ.

Модификация MA5608t считается устройством малой емкости, в отличие от MA5603T и A5600T, являющихся приборами средней и большой емкости соответственно. Однако она способна реализовать весь перечень услуг, который доступен другим двум моделям (GPON, P2P, ADSL2 +, VDSL2, SHDSL, голосовая связь SIP и др.). У модели много преимуществ: это не только функциональный и высокопроизводительный прибор, но помимо прочего, очень компактный, поэтому проблем с его размещением не возникает.

Важно, что такое мощное оборудование имеет эффективные средства безопасности на всех уровнях. Производитель подумал, как о безопасности пользователей, так и о безопасности системы в целом. Имеется и защита от несанкционированного доступа, и защита от различных видов атак и сторонних помех. Используется резервное копирование разных плат. Также работает система оповещений при сбое в работе сети и многое другое[7].

Таблица 4.3 – Характеристики МА5608Т

Количество слотов	сервисные карты  2 управляющие модули  2 Блоки питания  1
Порты	Ethernet                             4х10G, 4х1G GPON                                  до 32 ( 8)
Сервисные карты	GPON                     8 или 16 портов XGPON                              4 порта VDSL+POTS                      48 портов
Скорость коммутации	190Гб/с
Поддержка динамической маршрутизации	RIP, OSPF, ECMP
Поддержка Multicast	IGMP v2/v3, IGMP proxy, IGMP snooping
Размеры (В х Ш х Г)	86  x 435 x 240мм
Рабочая температура	от -40 до +65
Температура хранения	от -40 до +70

Модуль GPFD.

Для подключения магистрального кабеля нам необходимо 24 порта на OLT. В базовой комплектации MA5608T оснащается платой GPFD на 8 портов. Поэтому необходимо докупить плату GPFD на 16 портов и вставить её в корзину MA5608T.

Шестнадцатипортовая интерфейсная GPON карта GPFD для OLT Huawei, обеспечивающая GPON доступ с ONT. GPFD может обеспечить доступ максимум 16*128 абонентам GPON (рисунок 4.47)[7].

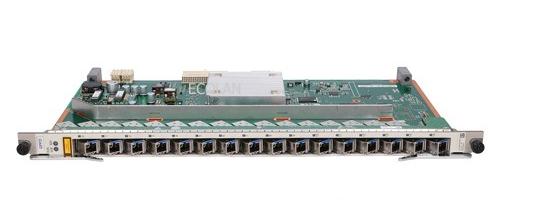

Рисунок 4.47 – плата GPFD 16 портовая

Особенности:

—  шестнадцатипортовая GPON интерфейсная карта Huawei с SFP-модулями C++;

—  применима в OLT-системах Huawei MA5683T, MA5680T, MA5608T.

—  поддерживает коэффициент разветвления 1:128.

—  скорость передачи данных: 2.488 Гбит/с, скорость приёма данных: 1.244Гбит/с.

—  тип интерфейса: SC/PC, SC/UPC.

—  максимальная дальность передачи: 20 км.

—  длинна волны передатчика: 1490 нм. Длинна волны приёмника: 1310 нм.

—  соответствие стандартам: ITU-T G.984.1, ITU-T G.984.2, ITU-T G.984.3, ITU-T G.984.4.

—  мощность оптического передатчика SFP модуля С+: 3 дБм ~ 7 дБм, чувствительность приёмника: -32 дБм.

—  мощность оптического передатчика SFP модуля В+: 1,5 дБм ~ 5 дБм, чувствительность приёмника: -28 дБм.

SFP WDM GPON.

Плата GPFD на 8 портов в базовой комплектации комплектуется 8 модулями SFP класса C+. Для платы GPFD нам необходимо докупить 16 модулей SFP WDM GPON. 2.5/1.25 гигабитный WDM модуль с форм-фактором SFP, дальность до 20км (35dB), Tx/Rx: 1490/1310нм. Предназначен для работы в GPON OLT, class C+(рисунок 4.48).

Рисунок 4.48 – Модуль SFP WDM GPON
