Средства на высокие цели Расчет стоимости стропильной системы и натуральной черепицы (стр. 10 )

ТАБЛИЦА 16. СТОИМОСТЬ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ ГИБКОЙ ЧЕРЕПИЦЫ TEGOLA (МОДЕЛЬ "МОЗАИКА", ЦВЕТ "КОРИЧНЕВЫЙ С ОТЛИВОМ") * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО	ЦЕНА, euro	СТОИМОСТЬ, euro
Гибкая черепица	567,0 м2	7,20	4 082,40
Битумная мастика "Битустик", банка, 3,6 кг (3 л)	10 шт.	12,40	124,00
Специальные оцинкованные гвозди, 25 мм	28,0 кг	3,52	98,56
Специальные оцинкованные гвозди, 30 мм	2,0 кг	3,52	7,04
Сейфити АПП 3, рулон, 1 000x10 000 мм	190,0 м2	1,27	241,30
Специальные оцинкованные гвозди, 25 мм	9,5 кг	3,52	33,44
Оцинкованные ершеные гвозди, 3,1x50 мм	61,5 кг	3,52	216,48
Аэратор "Специальный", коричневый	6 шт.	15,60	93,60
Карнизный фартук S14, 2 000 мм, коричневый	40,0 пог. м	3,84	153,60
Фронтонный фартук S5, 2 000 мм, коричневый	84,0 пог. м	3,84	322,56
Пристенный накладной фартук S6-new (разв. 15,0 см), 2 000 мм, коричневый	62,0 пог. м	2,88	178,56
Двойной фартук S8 конькового аэратора, 2 000 мм, коричневый	106,0 пог. м	0,96	101,76
Кляммер, 10x60 мм	255 шт.	0,80	204,00
Оцинкованный саморез с пресс-шайбой, 4,2x19 мм	1,5 кг	3,76	5,64
Оцинкованный саморез с пресс-шайбой, 4,2x41 мм	1,5 кг	3,76	5,64
Заклепка, сталь, диаметр 4 мм, длина 8 мм	480 шт.	0,06	28,80
Силиконовый герметик, 310 мл, бесцветный	15 шт.	5,50	82,50
Дюбель, пластик, 6x30 мм	190 шт.	0,04	7,60
Декоративный колпачок на саморез	430 шт.	0,08	34,40
ИТОГО:			6 021,88

* Расчет предоставлен компанией "ТЕГОЛА".

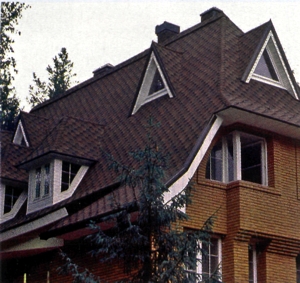

Производится шесть моделей черепицы с базальтовой посыпкой. Цветовая палитра включает 58 расцветок и более 200 оттенков. Лепестки имеют шестигранную ("Мозаика"), полукруглую ("Традишнл"), прямоугольную регулярную ("Стандарт') либо асимметричную ("Мастер", "Готик") форму, а также скошенные края ("Либерти"). Окраска может быть равномерной, с затемнением либо с эффектом отлива.

Модели с металлическим покрытием выпускаются разной конфигурации. Особый интерес представляет один из способов укладки черепицы "Престиж Компакт" под названием "Версаль" оригинальной ромбовидной формы.

Перед укладкой кровельного покрытия в зонах карнизов, примыканий, ендов и других уязвимых для влаги участков специалисты компании рекомендуют выполнить дополнительную гидроизоляцию. Для этого используют гидроизоляционные мембраны. Компания "ТЕГОЛА" предлагает несколько вариантов устройства ендов, основной из них — метод "в подрез". Благодаря этому технологическому приему сохраняется геометрический рисунок черепицы, а покрытие в ендовах становится герметичным. При устройстве коньков и ребер коньковые элементы вырезаются из листов черепицы. Полученные формы укладываются внахлест и фиксируются при помощи битумной мастики "Битустик" (ее наносят по периметру) и двух гвоздей. Последние закрываются следующим коньковым элементом. Такой порядок действий обеспечивает плотное прилегание и надежное крепление коньковых элементов. В некоторых случаях на конек монтируют металлическую планку.

ТАБЛИЦА 17. СТОИМОСТЬ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ БИТУМНОЙ ЧЕРЕПИЦЫ ICOPAL (МОДЕЛЬ PLANO ТЕМА, ЦВЕТ "ЗЕЛЕНЫЙ ЛЕС") * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО	ЦЕНА, euro	СТОИМОСТЬ, euro
Битумная черепица	135 уп.	20,94	2 826,90
Коньковая полоса, 10 000 мм	5 рулонов	23,17	115,85
Карнизная полоса, 10 000 мм	12 рулонов	18,05	216,60
Ендова, 10 000 мм	4 рулона	36,43	145,72
Нижний подкладочный ковер K-EL, 15 м2	46 рулонов	20,74	954,04
Клей-герметик, 0,33 л	10 шт.	6,56	65,60
Клей, емкость 10 л	2 шт.	38,00	76,00
Вентилятор подкровельного пространства KTV	8 шт.	46,20	369,60
Капельник (металлический карниз), 2 000 мм	13 шт.	8,95	116,35
Металлическое примыкание, 2 000 мм	4 шт.	8,95	35,80
Торцевая или ветровая металлическая планка, 2 000 мм	35 шт.	8,95	313,25
ИТОГО:			5 235,71

* Расчет предоставлен компанией Icopal.

ТАБЛИЦА 18. СТОИМОСТЬ ОКОН FAKRO PLUS V. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, шт.	ЦЕНА, euro	СТОИМОСТЬ, euro
Окно для крыши FTP-V, 78x140 см	10	270	2 700
Наружный гидроизоляционный паропроницаемый оклад XDP, 78x140 см	10	27	270
Внутренний пароизоляционный оклад с соединительным скотчем XDS	10	29	290
Оклад EZv для профилированных кровельных материалов	10	75	750
ИТОГО:

* Расчет предоставлен российским представительством компании FAKRO.

В МЕТАЛЛОЧЕРЕПИЧНОЙ КРОВЛЕ ВОЗДУХ ВЫХОДИТ ЧЕРЕЗ КОНЬКОВУЮ ПЛАНКУ. ПРИ ИСПОЛЬЗОВАНИИ ЖЕ БИТУМНОЙ ЧЕРЕПИЦЫ НЕОБХОДИМЫ СПЕЦИАЛЬНЫЕ ПРИКОНЬКОВЫЕ ВЕНТИЛЯТОРЫ

БИТУМНАЯ ЧЕРЕПИЦА ICOPAL

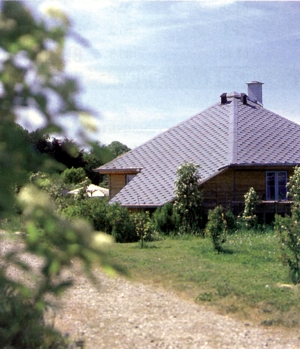

Концерн Icopal занимается производством кровельных материалов с конца XIX века. Помимо мягкой черепицы его заводы выпускают металлические и пластиковые водосточные системы, гидро - и пароизоляционные пленки, светопропус-кающие (теплые и холодные) кровли, кровельную медь, а также рулонные гидроизоляционные материалы, гидроизоляцию для фундаментов и пола. При изготовлении битумной черепицы Icopal используется модифицированный битум, который армируется прочным и не подверженным гниению стеклохолстом. От УФ-излучения и прочих атмосферных воздействий битумную массу надежно защищает посыпка, гранулы которой имеют оптимальную форму.

Лепестки черепицы Icopal бывают разной конфигурации. Так, серия Piano представлена пятью моделями: Natur, Tema, Antique, Nova и Claro. Лепестки плиток Nova выполнены в форме трапеции, Claro — в виде прямоугольника (покрытие имитирует дранку). Для расчета стоимости кровельного покрытия из битумной черепицы Icopal нами была выбрана модель Тета (табл. 17).

Цветовая палитра черепицы Icopal включает более 20 оттенков. Однако многолетний опыт продаж убедил специалистов концерна Icopal в актуальности традиционных декоративных решений. Неизменным спросом у заказчиков пользуется черепица таких расцветок, как "зеленый лес", "натуральный коричневый", "кирпичный красный".

МАНСАРДНЫЕ ОКНА FAKRO

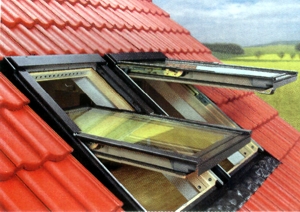

Для расчета стоимости мансардных окон были выбраны две модели: FAKRO Plus V с гидро-пароизоляционными окладами (табл. 18) и FPP Pre-Select® (табл. 19). Рамы обеих моделей изготовлены из клееной сосны. Стеклопакет состоит из закаленного энергосберегающего стекла и заполнен аргоном. На него, кстати, предоставляется бессрочная гарантия от града. Также обе модели оснащены вентиляционным клапаном V 35 с пропускной способностью до 38 м3/ч. Поток воздуха регулируется с помощью специального механизма. Кроме того, окна оборудованы антиконденсат-ным устройством, обеспечивающим сохранность конструкции в условиях повышенной влажности. Добавим, что оконные блоки имеют три контура уплотнения.

Модель FAKRO Plus V открывается по средней оси с помощью ручки, расположенной внизу конструкции, и фиксируется в нескольких положениях. В нашем расчете модель FAKRO Plus V оснащена наружным гидроизоляционным (XDP) и внутренним пароизоляционным (XDS) окладами. Первый защищает кровельную теплоизоляцию в зоне окна от атмосферных осадков. Оклад XDP изготавливается из гидроизоляционной мембраны EUROTOP N, характеризующейся высокой паропроницаемо-стью. Плотное и герметичное прилегание конструкции к обрешетке обеспечивают гофрированные боковые участки. Применение оклада XDP значительно упрощает кровельные работы и сокращает время на устройство гидроизоляции в зоне мансардного окна.
