Средства на высокие цели Расчет стоимости стропильной системы и натуральной черепицы (стр. 11 )

ТАБЛИЦА 19. СТОИМОСТЬ МАНСАРДНЫХ ОКОН FAKRO FPP PRE-SELECT®. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, шт.	ЦЕНА, euro	СТОИМОСТЬ, euro
Окно для крыши FPP, 78x140 см	10	440	4 400
Оклад EZv для профилированных кровельных материалов, 78x140 см	10	75	750
ИТОГО:

* Расчет предоставлен российским представительством компании FAKRO.

Средства на высокие цели. Часть III

Расчет стоимости кровельных систем

Татьяна Гагарина

http://gagarina-t. narod. ru/article65.html

Мы продолжаем публиковать расчеты стоимости различных кровельных покрытий. Напомним, что объектом наших вычислений стал загородный дом, спроектированный архитекторами Владимиром Бычковым и Ольгой Латышевой. Площадь кровли составляет 475 м2, общая длина ендов — 35 м, коньков и хребтов — 34 м, карнизных свесов — 42 м, фронтонных свесов — 79 м, примыканий к дымоходам и парапетам — 50 м. Для естественного освещения мансардного этажа, размещенного в подкровельном пространстве, предусмотрена сблокированная установка десяти мансардных окон.

МЕДНАЯ КРОВЛЯ

Кровельная медь по праву считается одним из самых долговечных материалов. Как известно, срок службы металлических покрытий зависит от скорости их окисления. Для меди на начальном этапе эксплуатации таковая составляет 6 мкм/год, а после того как на покрытии образуется плотная оксидная пленка, препятствующая доступу кислорода, скорость окисления снижается до 4,5-4,7 мкм/год. Нетрудно подсчитать, что медные листы толщиной 0,6 мм способны прослужить 150-180 лет. Кстати, процесс окисления меди сопровождается изменением ее цвета: огненно-золотой сменяется каштановым, через 12-15 лет на покрытии появляются бирюзовые прожилки, которые со временем разрастаются в сплошной слой малахитовой патины.

Кровельная медь обладает способностью гармонично вписываться в любой архитектурный стиль. Она сочетается с большинством материалов (бетон, кирпич, дерево, штукатурка и т. д.). Медную ленту монтируют методом фальцевания. Рулоны нарезают на листы по длине ската и соединяют двойными фальцами. К обрешетке листы крепят с помощью кляммеров (специальных крепежных изделий, которые изготавливаются из узких медных полос). Таким образом, достигается стопроцентная герметичность покрытия. Практикуется и художественная укладка медных листов (ромбы, "рыбья чешуя", "кирпичная кладка" и др.). Поскольку кровельная медь характеризуется высокой пластичностью, из нее изготавливают кровельные аксессуары и комплектующие (ендовы, примыкания, коньковые и другие планки), а также водосточные системы.

Для расчета стоимости медного покрытия мы выбрали кровельную медь производства Гайского завода по обработке цветных металлов (табл. 1). Материал (содержание меди 99,9%) поставляется в виде свернутой в рулоны ленты шириной 600 мм и толщиной 0,6 мм. Буква "Ф" в маркировке означает, что во время плавки производилось раскисление фосфором (вывод кислорода из расплава). Данный метод обеспечивает равномерное окисление поверхности кровельного покрытия. Гайская медь отличается высокой точностью и стабильностью геометрических параметров (толщины и ширины), а также исключительной ровностью ("планшетно-стью") поверхности. Заметим, что на заводе приняты и неукоснительно соблюдаются нормативы качества, превосходящие европейские стандарты.

БИТУМНАЯ ЧЕРЕПИЦА "ТЕГОЛА" С ПОКРЫТИЕМ ИЗ ТИТАН-ЦИНКА

Как кровельный материал цинк используется с XVIII века. Многие старинные здания в Западной Европе до сих пор покрыты цинковыми листами. В нашей стране доказательством долговечности такого покрытия может служить состояние кровли Исторического музея, которая была изготовлена в 1911 году.

ТАБЛИЦА 1. СТОИМОСТЬ МЕДНОГО КРОВЕЛЬНОГО ПОКРЫТИЯ * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО	ЦЕНА, руб.	СТОИМОСТЬ, руб.
Медь Ф, 0,6x600 мм	3 820 кг	127	485 140
Гвозди медные	20 кг	256	5120
Заклепки, медь, 50 шт.	2 коробки	1 650	3 300
Саморез, нержавеющая сталь, 5,5x38 мм	300 шт.	125	37 500
Медная полоса, 4,0x40 мм	71 кг	155	11005
ИТОГО ПО МАТЕРИАЛАМ:			542 065
Элементы снегозадержания	49 пог. м	1 560	76 440
Монтаж кровли	483 м2	340	164 220
Изготовление и монтаж ендов	28 пог. м	285	7 980
Изготовление и монтаж коньков	40 пог. м	285	11400
Изготовление и монтаж торцевых планок	126 пог. м	225	28 350
Изготовление и монтаж примыканий	40 пог. м	225	9 000
Зонт для дымоходов	5 шт.	3 000	15 000
Монтаж элементов снегозадержания	49 пог. м	145	7105
Монтаж мансардных окон	10 шт.	2 250	22 500
ИТОГО ПО РАБОТАМ:			265 555
Накладные расходы			14 760
ВСЕГО:			838 820

* Расчет предоставлен компанией "ТПК "РОСЦВЕТМЕТ".

К сожалению, цинку свойственна низкая пластичность и хрупкость при низких температурах, а работа с ним требует специальных навыков и большого опыта. Значительно улучшить характеристики цинка удалось с помощью комплекса легирующих добавок. Именно так был создан новый кровельный материал — титан-цинк. Одна часть сплава (0,06-0,2%) — это медь и алюминий, которые обеспечивают пластичность покрытия, другая — титан, повышающий прочность. Спустя четыре-пять лет после начала эксплуатации титан-цинковая кровля покрывается патиной, замедляющей процесс окисления. Срок службы материала составляет 100-120 лет.

Укладка титан-цинка по фальцевой технологии имеет свою специфику. Сплав отличается высоким коэффициентом температурного расширения, и для компенсации линейных деформаций используют специальные кляммеры и компенсаторы. Специалисты не рекомендуют работать с титан-цинком при температуре ниже +7°С и привлекать для монтажа покрытия неспециалистов.

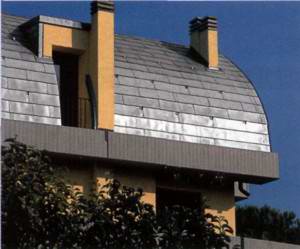

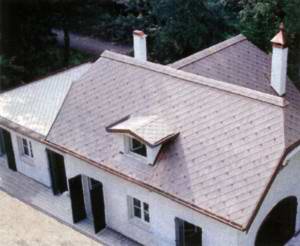

Перечисленных сложностей можно избежать, если использовать битумную черепицу "ТЕГОЛА" с титан-цинковым покрытием. Данный материал обладает высокой устойчивостью к коррозии и, следовательно, долговечностью, кроме того, он просто монтируется. Температурное расширение пластины из титан-цинка локализуется в каждой плитке. Битумную черепицу из коллекции "Престиж Титан-Цинк" монтируют на сплошной ровный настил из влагостойкой фанеры, ориентированно-стружечных плит или обрезной доски, в то время как листовой титан-цинк нуждается в обрешетке из строганого пиломатериала, уложенного с зазором не более 10 мм.

Для расчета стоимости кровли из битумной черепицы "ТЕГОЛА" мы выбрали модель "Престиж Компакт Титан-Цинк" (табл. 2). Материал имеет многослойную структуру. Основой служат два слоя стекловолокна, разделенные битумом. Стекловолоконная база с двух сторон покрывается модифицированным битумом, с внутренней стороны плитки наносится самоклеящийся битум. Финишный слой лицевой стороны представляет собой пластины из особого, стойкого к коррозии титан-цинка.

ТАБЛИЦА 2. СТОИМОСТЬ БИТУМНОЙ ЧЕРЕПИЦЫ "ПРЕСТИЖ КОМПАКТ ТИТАН-ЦИНК" * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО	ЦЕНА ЗА ЕДИНИЦУ, euro	СТОИМОСТЬ, euro
Кровельное покрытие
Битумная черепица "Престиж Компакт Титан-Цинк"	556,22 м2	37,40	2 0802,63
Конек, упаковка (10 пог. м, 1 защитный рулон, титан-цинковые гвозди)	4 уп.	142,80	571,20
Профиль ендовы, титан-цинк, 0,6 мм, развертка 67 см, 2 м	34 пог. м	22,78	774,52
Битумная мастика Битустик, 3,6 кг (3 л)	11 шт.	13,18	144,98
Ершеный гвоздь, нержавеющая сталь, 30 мм	14 кг	8,50	119,00
Дополнительная гидроизоляция
Сейфити АПП 3, рулон, 1x10 м	190 м2	1,35	256,50
Айсбар, рулон, 1x25 м	50 м2	4,63	231,50
Битумная мастика Битустик, 3,6 кг (3 л)	5 шт.	13,18	65,90
Оцинкованные гвозди, 25 мм	8,5 кг	3,74	31,79
Элементы кровельной вентиляции и снегозадержания
Аэратор, пластик с покрытием из листового титан-цинка	6 шт.	19,55	117,30
Сетка от насекомых, алюминий, ширина 0,2 м	53 пог. м	1,28	67,84
Снегозадержатель, титан-цинк	636 шт.	1,66	1 055,76
Сплошной настил под черепицу
ОСП-3,1,25x2,50 м, толщина 9 мм	173 листа	13,15	2 274,95
Оцинкованные гвозди улучшенного прилегания, 3,5x50 мм	61,5 кг	3,40	209,10
ИТОГО:			26 722,97
Декоративные изделия из титан-цинкового листа толщиной 0,6 мм
Карнизный фартук S14, 2 м	40 пог. м	6,80	272,00
Фронтонный фартук S5,2 м	84 пог. м	6,80	571,20
Пристенный накладной фартук S6-new, 2 м	62 пог. м	5,10	316,20
Фартук S8 конькового аэратора, двойной, 2 м	106 пог. м	1,70	180,20
Кляммер, 1x6 см	255 шт.	0,09	22,95
Оцинкованный саморез с плоской шляпкой, 4,0x19 мм	1,5 кг	4,00	6,00
Оцинкованный саморез с плоской шляпкой, 4,0x41 мм	1,5 кг	4,00	6,00
Заклепка, сталь, 03,9 мм, длина 7 мм	480 шт.	0,07	33,60
Силиконовый герметик, 310 мл, бесцветный	15 шт.	4,68	70,20
Дюбель, пластик, 6x30 мм	190 шт.	0,04	7,60
Декоративный колпачок на саморез, титан-цинк	430 шт.	0,13	55,90
ИТОГО ПО ДЕКОРАТИВНЫМ ИЗДЕЛИЯМ:			1541,85
ВСЕГО:			28 264,82

* Расчет предоставлен компанией "ТЕГОЛА".
