Средства на высокие цели Расчет стоимости стропильной системы и натуральной черепицы (стр. 12 )

Плитки крепят с помощью слоя самоклеящегося битума и гвоздей из нержавеющей стали. Комплектующие и аксессуары (ендовы, коньковые элементы, декоративные фартуки, колпаки и др.), а также декоративные элементы выполняются из листового титан-цинка. Участки кровли, испытывающие повышенные атмосферные нагрузки, дополнительно гидроизолируют ("Сейфити", "Айсбар"). Для герметизации стыков и лучшего прилегания карнизных плиток используют битумную мастику "Битустик".

Плитки модели "Престиж Компакт Титан-Цинк" имеют прямоугольную форму. Кровлю из такого материала отличает сдержанный геометрический рисунок. Поклонникам дворцовой архитектуры понравится модель "Престиж Версаль Титан-Цинк" с плитками в форме ромба. Они образуют изысканную "сетку", присущую кровлям королевских времен.

МЕДНАЯ ЧЕРЕПИЦА "ИСПАНСКАЯ ДЮНА"

Устройство фальцевой медной кровли требует специального оборудования и определенного уровня квалификации кровельщиков. Упростить и ускорить ее укладку позволяет медная черепица "Испанская Дюна", которую выпускает Одинцовский завод легких конструкций (табл. 3). Кровля из "черепичной" меди имеет характерный объемный рисунок. Особенно взыскательным клиентам предлагается материал из оксидированной или патинированной меди, а для декорирования карнизных и фронтонных свесов — цельные или перфорированные медные софиты.

ТАБЛИЦА 3. СТОИМОСТЬ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ МЕДНОЙ ЧЕРЕПИЦЫ "ИСПАНСКАЯ ДЮНА" * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, шт.	ЦЕНА, euro	СТОИМОСТЬ, euro
Медная черепица	562,65 м2	36,00	20 255,4
Карнизная планка, медь, 2 000 мм	20	15,00	300,0
Накладка ендовы, медь, 2 000 мм	17	25,00	425,0
Планка ендовая, медь, 2 000 мм	17	25,00	425,0
Полукруглый коньковый профиль, медь, 1 250 мм	32	19,00	608,0
Стыковая планка, медь, 2 000 мм	15	21,00	315,0
Торцевая планка, медь, 2 000 мм	42	18,00	756,0
Гвоздь, медь, 2,8x35 мм	1000	0,05	50,0
Вытяжная заклепка, медь, 4,0x10 мм	600	0,35	210,0
Нержавеющий саморез с пресс-шайбой, 4,8x38 мм, 200 шт. в упаковке	14 уп.	40,00	560,0
ИТОГО:			23 904,4

* Расчет предоставлен Одинцовским заводом легких конструкций.

Герметичность кровли из черепицы "Испанская Дюна" обеспечивается технологией скрытого крепежа, которая учитывает температурное расширение меди. С левой стороны листы имеют вынос с отверстиями для крепления к обрешетке, между собой они соединяются с помощью монтажных выступов и зацепов. Иными словами, сквозные отверстия в кровельном покрытии не просверливаются.

Заметим, что при монтаже "Испанской Дюны" следует выполнять некоторые специфические правила, например, тщательно избегать контакта медных листов и элементов из алюминия, цинка или стали.

Комплект кровельного покрытия включает все необходимые доборные элементы и аксессуары. В процессе эксплуатации материал не нуждается в специальном обслуживании. Случайные повреждения устраняются с помощью традиционной пайки.

НАТУРАЛЬНЫЙ СЛАНЕЦ "РИХТЕР-ПИЗАРРАС"

В качестве кровельного материала натуральный сланец используется не одно столетие. Им покрыты многие исторические здания, например, Тауэр, Букингемский дворец и др. Для расчета мы выбрали модель прямоугольной формы с закругленной внешней стороной (табл. 4). Плитки изготавливаются компанией "Рихтер-Пизаррас" (Чехия) из сырья, добытого в испанских карьерах концерном "Самака". Ендовы также выполнены из сланцевых плиток.

ТАБЛИЦА 4. СТОИМОСТЬ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ НАТУРАЛЬНОГО СЛАНЦА "РИХТЕР-ПИЗАРРАС" (ЦВЕТ ТЕМНО-СЕРЫЙ) * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, шт.	ЦЕНА ЗА ЕДИНИЦУ, euro	СТОИМОСТЬ, euro
Основная поверхность: квадраты с закруглением, 30x30 см	8 978	2,52	22 624,56
Коньки и хребты: форматы с закруглением, 30x20 см	524	1,59	833,16
Ендовы: форматы, 40x13,5 см	1050	1,70	1785,00
Фронтонные свесы: квадраты с закруглением, 30x30 см	380	2,52	957,60
Двойной карниз: квадраты 30x30 см; пятиугольники 30x30 см	282	2,52	710,64
Аэроэлементы конька: продушины, 30x30 см	30	29,00	870,00
Аэроэлементы свеса	60	3,30	198,00
Крюки для снегозадержания	200	1,40	280,00
Медные гвозди	90 кг	9,00	810,00
ИТОГО:			29 068,96

* Расчет предоставлен компанией "Русланец".

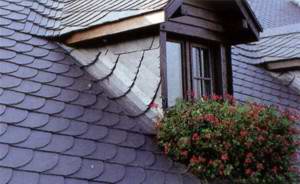

Сланцевые плитки (толщина 4-6 мм) получают путем расщепления блоков слоистой горной породы. Габаритные размеры и форма изделий может быть различной — благодаря упругости и слоистой структуре материал хорошо поддается обработке. Покрытие не впитывает влагу и практически водонепроницаемо. Благодаря этому сланцевую кровлю отличает исключительная морозостойкость. Ей не страшны резкие температурные перепады, она огнестойка, препятствует распространению пожара и инертна к воздействию химически агрессивных сред. Вместе с тем сланец обладает высокими теплоизоляционными свойствами и поддерживает в мансарде благоприятный микроклимат. Он также поглощает шум, возникающий, например, при сильном дожде. Упругость материала позволяет покрытию адаптироваться к деформациям стропильной конструкции, возникающим, скажем, при усадке здания. Прочность сланца обеспечивает кровельным плиткам сопротивляемость ударным нагрузкам.

Традиционная палитра включает серые оттенки: от дымчато-серебристого до почти черного. Однако некоторые сорта сланца могут быть розовыми, зелеными или красно-коричневыми (они добываются в Канаде, Великобритании, Южной Америке и др.).

Специалисты рекомендуют укладывать натуральный сланец на скатную крышу с уклоном не менее 22-25°. При монтаже на пологие скаты потребуется дополнительная гидроизоляция. Плитки крепят с помощью медных гвоздей, срок службы которых соответствует долговечности сланца. (Кровля из натурального сланца прослужит более двухсот лет. Отметим, что компания "Рихтер-Пизаррас" предоставляет на свою продукцию десятилетнюю гарантию.) По этой же причине комплектующие и аксессуары изготавливают из листовой меди или цинк-титана.

Кровельный сланец "Рихтер-Пизаррас" подвергается строгому контролю качества. Его расход зависит от ширины нахлеста плиток и уклона кровли.

НАТУРАЛЬНЫЙ СЛАНЕЦ THEIS-BOGER

Компания Theis-Boger производит натуральный кровельный сланец с 1907 года. За это время накоплен огромный опыт, выработаны специальные методики, которые обеспечивают безупречное качество покрытия. На сланец Theis-Boger предоставляется 50-летняя гарантия. Компания Theis-Boger может изготовить плитки любой толщины, однако для России ее специалисты рекомендуют материал толщиной 6-9 мм (табл. 5). В качестве аксессуаров в расчете использована продукция компании Mage (Германия), в частности, для герметизации примыканий применена специальная самоклеящаяся медная гофрированная лента, а ендова выполнена из медного ребристого желобка.

Схема раскладки зависит от формы плиток — на российский рынок поставляются плитки для четырех схем укладки: изогнутой (Bogenschnittdeckung), чешуйчатой (Scheppe-ndeckung), прямоугольной (Rechteckdec-kung) и ромбовидной (Rhombusdeckung). Вместе с тем при монтаже всегда соблюдается принцип "рыбьей чешуи" — он обеспечивает полную герметичность кровельного покрытия и отвод атмосферных осадков в определенном направлении.

ТАБЛИЦА 5. СТОИМОСТЬ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ НАТУРАЛЬНОГО СЛАНЦА THEIS-BOGER * НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, шт.	ЦЕНА ЗА ЕДИНИЦУ, euro	СТОИМОСТЬ, euro
Сланцевая плитка Rombus 1	7 367	3,84	28 289,28
Ребристый желобок для обустройства ендовы, медь	16	63,42	1 014,72
Зажим ендовы, медь	128	0,31	39,68
Поролоновая полоса ендовы	62	2,52	156,24
Гофрированная лента для примыканий, медь	10	102,32	1 023,20
Прижимная планка, медь	34	12,54	426,36
Омедненный саморез для планки	170	0,40	68,00
Герметик кровельный, битумный эластомер	10	11,16	111,60
Вентилятор свеса, медь, 40 см2	111	37,20	4129,20
Коньковый вентилятор, медь, 150 см2	9	178,75	1 608,75
Соединитель конькового вентилятора, медь	24	6,20	148,80
ИТОГО:			37 015,83

* Расчет предоставлен компанией CHEKKER.
