Мансардные окна GGL устанавливают в кровли с уклоном 15-90°. Тип кровельного покрытия может быть любым. Однако при монтаже в медную кровлю (табл. 8, 9) окна комплектуются медными накладками или окладами (в нашем случае это оклад VELUX EDS), а при установке в сланцевую кровлю (табл. 10, 11) — окладами для плоских материалов (оклад VELUX EDS M08).
ТАБЛИЦА 8. СТОИМОСТЬ МАНСАРДНЫХ ОКОН VELUX. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В МЕДНУЮ КРОВЛЮ С ТОЛЩИНОЙ ПОКРЫТИЯ ДО 8 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Мансардное окно GGL 3159, 78x140 см | 10 | 397 | 3 970 |
Оклад VELUX EDS для плоских медных кровельных материалов | 10 | 102 | 1020 |
ИТОГО: | 4 990 |
* Расчет предоставлен компанией VELUX.
ТАБЛИЦА 9. СТОИМОСТЬ МАНСАРДНЫХ ОКОН VELUX. ВАРИАНТ СБЛОКИРОВАННОЙ УСТАНОВКИ ОКОН В МЕДНУЮ КРОВЛЮ С ТОЛЩИНОЙ ПОКРЫТИЯ ДО 8 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА КОМПЛЕКТ, | ОБЩАЯ СТОИМОСТЬ, |
Мансардное окно GGL 3159, 78x140 см | 10 | 397 | 3 970 |
Оклад VELUX EDS для плоских медных кровельных материалов | 6 | 102 | 612 |
Комплект комбинированных окладов EKW M08 для установки окон в пары | 2 | 204 | 408 |
ИТОГО: | 4 990 |
* Расчет предоставлен компанией VELUX.
ТАБЛИЦА 10. СТОИМОСТЬ МАНСАРДНЫХ ОКОН VELUX. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В СЛАНЦЕВУЮ КРОВЛЮ С ТОЛЩИНОЙ ПЛИТОК ДО 8 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Мансардное окно GGL 3059, 78x140 см | 10 | 369 | 3 690 |
Оклад VELUX EDS M08 для плоских кровельных материалов | 10 | 55 | 550 |
ИТОГО: | 4 990 |
* Расчет предоставлен компанией VELUX.
ТАБЛИЦА 11. СТОИМОСТЬ МАНСАРДНЫХ ОКОН VELUX. ВАРИАНТ СБЛОКИРОВАННОЙ УСТАНОВКИ ОКОН В СЛАНЦЕВУЮ КРОВЛЮ С ТОЛЩИНОЙ ПЛИТОК ДО 8 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Мансардное окно GGL 3059, 78x140 см | 10 | 3 69 | 3 690 |
Оклад VELUX EDS M08 для плоских кровельных материалов | 6 | 55 | 330 |
Комплект комбинированных окладов EKS M08 для установки окон в пары | 2 | 134 | 268 |
ИТОГО: | 4 788 |
* Расчет предоставлен компанией VELUX.

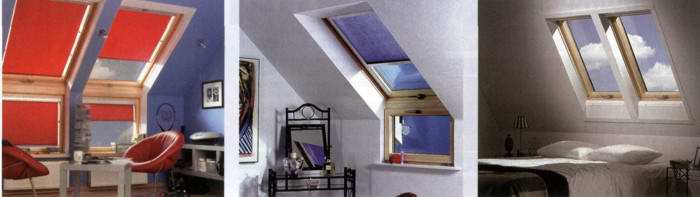

Рамы окон GGL изготавливаются из клееной древесины плотной и прочной северной сосны, благодаря чему коробка не меняет форму и не деформируется при перепадах температуры и влажности. Дерево отполировано и покрыто двумя слоями бесцветного защитного лака. Плотное прилегание створки к оконному блоку обеспечивают три контура уплотнения. Для остекления окон GGL использованы энергосберегающие стеклопакеты толщиной 24 мм, заполненные аргоном. Места соединения стеклопакета с рамой не промерзают и благодаря технологии "теплого периметра", которая применяется при производстве окон, здесь не конденсируется влага. В качестве дополнительной опции компания предлагает жалюзи, шторы, а также электрооборудование для дистанционного открывания.
При раздельной установке (табл. 8, 10) ширина промежутка между окнами должна составлять не менее 500 мм. В случае сблокированного расположения окон (расстояние между оконными блоками 100 мм) используются комбинированные оклады (табл. 9,11).
МАНСАРДНЫЕ ОКНА FAKRO
Для кровель из дорогих и престижных материалов (натуральный сланец, медь, цинк-титан) компания FAKRO предлагает использовать мансардные окна бизнес - и премиум-класса с антиконденсатной системой всепогодной вентиляции (модели Plus-V и Lux-V). Они заполняются энергосберегающими стеклопакетами с безопасными закаленными и ударостойкими низкоэмиссионными стеклами. Модель Lux-V оснащается ударостойкой системой стекол триплекс или ламинированными стеклами (два стекла толщиной 3 мм, склеенные специальной пленкой). Изнутри стеклопакеты заполняются аргоном. Оконные рамы выполняются из клееной древесины северной сосны. Дерево пропитывается антисептическими составами и покрывается двумя слоями водостойкого прозрачного лака. Окна имеют три контура уплотнения.
|
Модели Plus-V и Lux-V оборудованы вентиляционным клапаном с пропускной способностью до 38 м3/ч и специальным механизмом, регулирующим приток воздуха, а также антиконденсатным устройством. С помощью ручки модели Lux-V можно организовать дополнительное фиксированное проветривание.
В зависимости от комплектации на окна Plus-V и Lux-V предоставляется пяти - или десятилетняя гарантия, вместе с тем стеклопа-кеты имеют бессрочную гарантию от града.

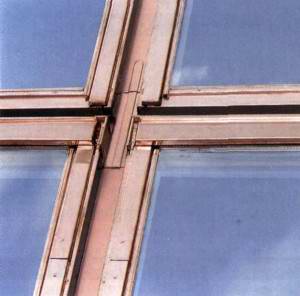

При монтаже в кровельные покрытия из цветных металлов (медь, цинк-титан) устанавливаются медные или цинк-титановые оклады и накладки различного типа. В наших расчетах учтены оклады, предназначенные для кровель из битумной черепицы с металлическим покрытием (например, "Престиж Компакт Титан-Цинк" и другие модели компании "ТЕГОЛА"). Для фальце-вой кровли предлагаются оклады EEv (CU) или EEv (ТС). Отметим, что медные и цинк-титановые оклады могут использоваться и при монтаже в кровельные покрытия из натуральной черепицы. При монтаже в сланцевую кровлю окна комплектуются окладом ELv. Все оклады могут организовываться в вертикальные, горизонтальные и комбинированные группы (минимальное расстояние между окнами 100 мм).
При стандартной установке глубина посадки мансардного окна в кровельное покрытие (J) составляет 60 мм (табл. 12,14). Однако система монтажа компании FAKRO позволяет устанавливать окна в плоскую кровлю на глубину 90 мм (табл. 13, 15), благодаря чему их гидро - и теплоизоляция значительно повышаются — блок практически полностью находится в "теплом контуре" дома.
ТАБЛИЦА 12. СТОИМОСТЬ МАНСАРДНЫХ ОКОН FAKRO PLUS. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В МЕДНУЮ КРОВЛЮ НА ГЛУБИНУ 60 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Окно для крыши FTP-V (CU), 78x140 см | 10 | 364 | 3 640 |
Оклад ESv (CU) для медной кровли | 10 | 106 | 1 060 |
ИТОГО: | 4 700 |
* Расчет предоставлен российским представительством компании FAKRO.
ТАБЛИЦА 13. СТОИМОСТЬ МАНСАРДНЫХ ОКОН FAKRO PLUS. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В МЕДНУЮ КРОВЛЮ НА ГЛУБИНУ 90 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Окно для крыши FTP-V (CU), 78x140 см | 10 | 364 | 3 640 |
Оклад ESj (CU) для медной кровли | 10 | 117 | 1 170 |
ИТОГО: | 4 810 |
* Расчет предоставлен российским представительством компании FAKRO.
ТАБЛИЦА 14. СТОИМОСТЬ МАНСАРДНЫХ ОКОН FAKRO PLUS. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В СЛАНЦЕВУЮ КРОВЛЮ НА ГЛУБИНУ 60 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Окно для крыши FTP-V, 78x140 см | 10 | 280 | 2 800 |
Оклад ELv для чешуйчатых кровельных покрытий | 10 | 60 | 600 |
ИТОГО: | 3 400 |
* Расчет предоставлен российским представительством компании FAKRO.
ТАБЛИЦА 15. СТОИМОСТЬ МАНСАРДНЫХ ОКОН FAKRO LUX. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ ОКОН В МЕДНУЮ КРОВЛЮ НА ГЛУБИНУ 90 ММ * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА ЗА ЕДИНИЦУ, | СТОИМОСТЬ, |
Окно для крыши FTL-V(CU), 78x140 см | 10 | 5 14 | 5 140 |
Оклад ESj (CU) для медной кровли | 10 | 117 | 1 170 |
ИТОГО: | 6 310 |
* Расчет предоставлен российским представительством компании FAKRO.
МАНСАРДНЫЕ ОКНА ROTO
В расчетах стоимости мансардных окон ROTO мы учли особенности установки в различные типы кровельных покрытий: медь, цинк-титан, сланец и др. Оконные блоки оснащаются специальными окладами. Во включенной в таблицы 16-19 модели 439Н установлен энергосберегающий стеклопакет толщиной 24 мм, заполненный аргоном. На его внутреннее стекло нанесен теплоизоляционный низкоэмиссионный слой. Рама окна выполнена из клееной высококачественной древесины, которая обработана антисептическими пропитками и покрыта прозрачным защитным лаком. Створка открывается по центральной оси. Предусмотрено два фиксированных положения для интенсивного проветривания. Также створку можно закрепить в позиции, которая удобна для мойки стекол. Регулируемый приток воздуха обеспечивает специальный вентиляционный клапан.
|
По желанию заказчика мансардное окно может оснащаться интегрированным термоизоляционным блоком из устойчивого к различным воздействиям эластичного вспененного полипропилена. Он значительно повышает теплоизоляционные характеристики окна и предотвращает потери тепла по контуру рамы.
ТАБЛИЦА 16. СТОИМОСТЬ ДЕРЕВЯННЫХ МАНСАРДНЫХ ОКОН ROTO 439H. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ В ПЛОСКИЙ КРОВЕЛЬНЫЙ МАТЕРИАЛ (МЕДЬ, ТИТАН-ЦИНК) * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА, | СТОИМОСТЬ, |
Мансардное окно 439Н с накладками из меди или титан-цинка, 74x140 см | 10 | 280,8 | 2 808 |
Оклад F (медь или титан-цинк) | 10 | 127,2 | 1 272 |
Термоизоляционный блок WD (по желанию) | 10 | 54 | 540 |
ИТОГО: | 4 620 |
* Расчет предоставлен компанией "ROTO-Москва".
ТАБЛИЦА 17. СТОИМОСТЬ ДЕРЕВЯННЫХ МАНСАРДНЫХ ОКОН ROTO 439H. ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ В ПЛОСКИЙ КРОВЕЛЬНЫЙ МАТЕРИАЛ (КЕРАМОГРАНИТ, ДЕРЕВО, СЛАНЦЕВАЯ КРОВЛЯ) * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА, | СТОИМОСТЬ, |
Мансардное окно 439Н, 74x140 см | 10 | 216 | 2160 |
Оклад F | 10 | 53 | 530 |
ИТОГО: | 2 690 | ||
Термоизоляционный блок WD (по желанию) | 10 | 54 | 540 |
ВСЕГО: | 3 230 |
* Расчет предоставлен компанией "ROTO-Москва".
ТАБЛИЦА 18. СТОИМОСТЬ ДЕРЕВЯННОГО МАНСАРДНОГО ОКНА ROTO 439H. ВАРИАНТ КОМБИНИРОВАННОЙ (ПО ДВА ОКНА) УСТАНОВКИ В ПЛОСКИЙ КРОВЕЛЬНЫЙ МАТЕРИАЛ (МЕДЬ, ТИТАН-ЦИНК) * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА, | СТОИМОСТЬ, |
Мансардное окно 439Н с накладками из меди или титан-цинка, 74x140 см | 10 | 280,8 | 2 808 |
Оклад F (медь или титан-цинк) | 5 | 304,8 | 1 524 |
ИТОГО: | 4 332 |
* Расчет предоставлен компанией "ROTO-Москва".
ТАБЛИЦА 19. СТОИМОСТЬ ДЕРЕВЯННОГО МАНСАРДНОГО ОКНА ROTO 439H. ВАРИАНТ КОМБИНИРОВАННОЙ (ПО ДВА ОКНА) УСТАНОВКИ В ПЛОСКИЙ КРОВЕЛЬНЫЙ МАТЕРИАЛ (КЕРАМОГРАНИТ, ДЕРЕВО, СЛАНЦЕВАЯ КРОВЛЯ) * НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, | ЦЕНА, | СТОИМОСТЬ, |
Мансардное окно 439Н, 74x140 см | 10 | 216 | 2160 |
Оклад F | 5 | 127 | 635 |
ИТОГО: | 2 735 |
* Расчет предоставлен компанией "ROTO-Москва".
|
