Средства на высокие цели Расчет стоимости стропильной системы и натуральной черепицы (стр. 2 )

УТЕПЛЕНИЕ ПОДКРОВЕЛЬНОГО ПРОСТРАНСТВА ВЫПОЛНЕНО ИЗ МИНЕРАЛОВАТНЫХ ПЛИТ "ЛАЙТ БАТТС" (BOCKWOOL) ТОЛЩИНОЙ 220 ММ. МАТЕРИАЛ ОТЛИЧАЕТСЯ ВЫСОКОЙ ТЕПЛОИЗОЛЯЦИЕЙ, НЕ ДЕФОРМИРУЕТСЯ СО ВРЕМЕНЕМ, НЕ ГОРИТ И НЕ ПОДДЕРЖИВАЕТ ГОРЕНИЕ

В стандартную комплектацию кровельного покрытия входят цельные, половинчатые, коньковые и вентиляционные плитки, но в расчет также включены и различные доборные элементы. Особо отметим боковую черепицу. Она может быть цементно-песчаной и алюминиевой. В нашем случае использовался второй вариант. Для обустройства ендовы применялся гофрированный желобок "Бигекеле", сделанный из окрашенного алюминия. Он устанавливается на настил из обрезной доски (ширина не менее 30 см) на каждом из примыкающих скатов крыши. Для герметизации примыканий к кирпичным дымоходам используется самоклеящаяся лента "Вакафлекс", которая фиксируется при помощи прижимной планки "Вака".

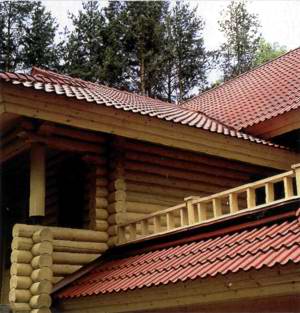

ЦЕМЕНТНО-ПЕСЧАНАЯ ЧЕРЕПИЦА SEA WAVE

Название этой черепицы выбрано не случайно. Профиль плитки, выпускаемой совместно компаниями "Балтик Таил" (Россия) и Benders (Швеция), выполнен в виде двойной бегущей волны. Такой рисунок не только делает крышу оригинальной, но и оптимален в условиях нашего климата — снег сходит плавно, без лавин. Благодаря волнообразному профилю монтажный нахлест у черепицы Sea Wave меньше, чем у плоских моделей, что, в свою очередь, экономит кровельный материал и снижает расходы.

ТАБЛИЦА 2. РАСЧЕТ СТОИМОСТИ ПОДШИВКИ КАРНИЗНЫХ СВЕСОВ ВИНИЛОВЫМ САЙДИНГОМ GEORGIA* НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Тройная 4" перфорированная панель софита, 1,116 м /шт., белая	5,33	42	223,86
Тройная 4" сплошная панель софита, 1,116 м2/шт., белая	5,33	66	351,78
J-рейка узкая, 3,81 м, белая	2,15	84	180,60
Н-рейка (молдинг), 3,81 м, белая	6,69	3	20,07
Ветровая доска, 3,81x0,21 м, белая	6,00	42	252,00
Финишная рейка, 3,81 м, белая	2,15	42	90,30
Гвозди оцинкованные, 5 кг	10,45	1 уп.	10,45
ИТОГО:			1129,06

* Расчет предоставлен компанией "Движущая Сила".

ТАБЛИЦА 3. РАСЧЕТ СТОИМОСТИ "КРОВЕЛЬНОГО ПИРОГА" НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Подкровельная пароизоляционная пленка Ютафол Н 110 Стандарт (Juta), 1,5x50 м (75 м)	33,75	6 рулонов	202,50
Соединительная двухсторонняя самоклеящаяся лента Ютафол СП (Juta), 0,015x45 м	18,90	8 рулонов	151,20
Уплотнительная лента Ютафол ТП (Juta), 0,015x20 м	13,50	3 рулона	40,50
Подкровельная гидроизоляционная пленка Ютавек 135 (Juta), 1,5x50 м (75 мг)	90,45	7 рулонов	633,15
Минераловатные плиты Лайт Баттс (ROCKWOOL), 1 000x600x140 мм	39,41	45,696 м3	1 800,88
Минераловатные плиты Лайт Баттс (ROCKWOOL), 1 000x600x80 мм	39,43	26,208 м3	1 033,38
ИТОГО:			3 861.61

* Расчет предоставлен компанией "Движущая Сила".

Цементно-песчаная черепица производится на современном английском оборудовании, которое обеспечивает ее высокое качество и точность геометрических параметров. Плитки окрашиваются при помощи немецкого пигмента, на их внешнюю сторону наносятся два слоя шведской акриловой краски, которые делают покрытие устойчивым к температурным перепадам и УФ-излучению.

Черепица Sea Wave выпускается в десяти вариантах цветового исполнения, среди которых есть вишневый, желтый, синий, красный, серый и др. Для расчета был выбран материал кирпично-красного оттенка (табл. 5). Черепица красного (окрашивание в массе) и серого (окрашивание по поверхности) цветов относится к эконом-категории. Цементно-песчаная черепица комплектуется полным набором аксессуаров и доборных элементов. Для дополнительной гидроизоляции ендов использован материал российского производства "Линокром ХПП".

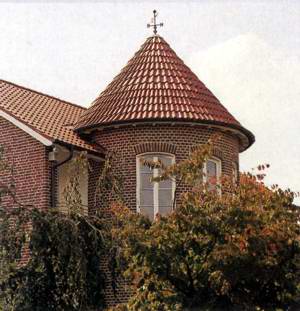

КЕРАМИЧЕСКАЯ ЧЕРЕПИЦА VON MULLER DACHZiEGEL

Компания von Muller Dachziegel (Германия) может по праву считаться одним из самых последовательных продолжателей традиций производства черепицы. Почитателям кровельной классики предоставлена возможность выбрать оптимальную модель — в ассортименте компании 11 различных профилей. Здесь есть и такие хиты, как старинная и традиционная немецкая черепица, испанская "Толедо", голландская "Волновая". Особый интерес представляют различные плоские модели своеобразных очертаний. Цветовая гамма черепицы von Muller Dachziegel насчитывает более 20 оттенков.

Для расчета была выбрана традиционная немецкая черепица натурального красного цвета, которая пользуется стабильным спросом у частных застройщиков (табл. 6). Отметим, что наша калькуляция предусматривает оптимальную комплектацию кровельного покрытия. Однако застройщик может ограничиться и минимальным набором элементов, сократив расходы процентов на двадцать. В качестве доборных элементов использовались аксессуары Mage, назначение которых во многом совпадает с аналогичной продукцией Braas. Тем не менее у выбранных нами комплектующих есть свои особенности. Так, в расчет включены аэроэлемент конька (хребта) — перфорированная самоклеящаяся лента из окрашенного алюминия, крепежный элемент особой конструкции, с помощью которого можно регулировать положение коньковой обрешетки, и специальная лента для герметизации стыка ендов. Рулонный аэроэлемент, лента для примыканий, прижимные планки и иные некерамические комплектующие Mage производятся не только из алюминия, но и из меди, свинца, цинка.

ПРИ ОПРЕДЕЛЕННЫХ ОБСТОЯТЕЛЬСТВАХ В УТЕПЛИТЕЛЕ МОЖЕТ СКАПЛИВАТЬСЯ ВЛАГА. ОНА ОБРАЗУЕТСЯ ПРИ КОНДЕНСАЦИИ ПАРА, ПОСТУПАЮЩЕГО ИЗНУТРИ ЗДАНИЯ. В КАЧЕСТВЕ БАРЬЕРА ДЛЯ ВЛАГИ ИСПОЛЬЗУЕТСЯ УКЛАДЫВАЕМАЯ ВНАХЛЕСТ ПАРОНЕПРОНИЦАЕМАЯ ПЛЕНКА

ТАБЛИЦА 4. РАСЧЕТ СТОИМОСТИ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ ЦЕМЕНТНО-ПЕСЧАНОЙ ЧЕРЕПИЦЫ BRAAS (МОДЕЛЬ "ЯНТАРЬ", ЦВЕТ ТЕМНО-КОРИЧНЕВЫЙ) * НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Основная комплектация
Цельная черепица, 420x330 мм	0,81	4 760	3 855,60
Половинчатая черепица, 420x180 мм	0,81	80	64,80
Коньковая черепица с зажимом конька, 450x250 мм	3,09	85	262,65
Вентиляционная черепица, вентиляция 32 см2/шт.	7,52	40	300,80
Боковая черепица, правая/левая	2,66	241	641,06
Аксессуары
Аэроэлемент конька AFE, вентиляция 380 см2/м	8,40	34	285,60
Аэроэлемент свеса ATE, вентиляция 200 см2/м	3,83	42	160,86
Коньковый торцевой элемент	3,34	5	16,70
Желобок Бигекеле (ендова), 1 500x500 мм, алюминий	20,02	24	480,48
Поролоновая полоса ендовы, 1 000x30x60 мм	2,78	72	200,16
Скобки для ендовы, окрашенный алюминий	0,37	144	53,28
Вакафлекс (лента для примыканий), рулон 0,28x5 м	93,26	11	1 025,86
Планка Вака, окрашенный алюминий	12,98	24	311,52
Шуруп с термостойким дюбелем для планки Вака	0,37	288	106,56
Герметик К, 310 мл, синтетический каучук	12,24	11	134,64
ИТОГО:			7 900,57

* Расчет предоставлен компанией "БРААС ДСК-1".

ТАБЛИЦА 5. РАСЧЕТ СТОИМОСТИ КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ ЦЕМЕНТНО-ПЕСЧАНОЙ ЧЕРЕПИЦЫ SEA WAVE (ЦВЕТ КИРПИЧНО-КРАСНЫЙ) * НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Основная комплектация
Рядовая черепица	0,75	4 410	3 307,50
Коньковая черепица	1,80	138	248,40
Аэроэлемент конька VK Universal 60, 175x1 000x60 мм, щеточная планка, красный	6,96	46	320,16
Зажим коньковой черепицы, красный	0,45	138	62,10
Крепление коньковой/хребтовой обрешетки	1,48	76	112,48
Начальная коньковая черепица	18,52	5	92,60
Аксессуары
Линокром ХПП, рулон, 1x15 м	0,75	45 м2	33,75
Ребристый желобок (ендова), 1 500x500 мм, алюминий, красный	17,89	24	429,36
Скобки для ендовы, красные	0,45	144	64,80
Поролоновая полоса ендовы KDS 60, 1 000x30x60 мм, черная	1,88	63	118,44
Прижимная планка, окрашенный алюминий, 2,3 м, красная	11,59	19	220,21
Рулон для примыканий DELTA-TOP В, свинец, рулон 0,3x5 м, красный	78,97	9	710,73
Герметик каучуковый SIGA, 310 мл	10,30	9	92,70
Шуруп с термостойким дюбелем ND, 6x35 мм, красный	0,34	228	77,52
Торцевая черепица, кирпично-красная	3,69	255	940,95
Аэроэлемент свеса ТЕК 2000, 30x60x1 000 мм, ПВХ, красный	3,23	60	193,80
Капельник, красный	6,94	32	222,08
Рубероид РПП-300,15x1 м	3,33	14 рулонов	46,62
ИТОГО:			7 294,20

* Расчет предоставлен компанией "Движущая Сила".
