Средства на высокие цели Расчет стоимости стропильной системы и натуральной черепицы (стр. 5 )

Модель FAKRO Plus-V (табл. 14) оснащена вентиляционным клапаном V35 (пропускная способность до 38 м /ч) и ан-тиконденсатным устройством. Эти приспособления обеспечивают продолжительный срок службы окна даже в условиях нарушенной вентиляции мансардного помещения. Влага конденсируется снаружи стеклопакета и не воздействует на деревянные элементы оконной конструкции. Кроме того, модель FAKRO Plus-V имеет три контура уплотнения. В зависимости от комплектации на нее предоставляется пяти - или десятилетняя гарантия.

Распашные мансардные окна FWP (табл. 15) открываются вбок, вправо или влево и фиксируются в открытом положении под углом 90е. Такой способ открывания обеспечивает удобный выход на крышу. Модель имеет пятилетнюю гарантию. Окна FWP могут устанавливаться совместно с моделью-надставкой FTS-V и комплектоваться различными аксессуарами, в том числе шторками или жалюзи (30 цветов).

ТАБЛИЦА 13. РАСЧЕТ СТОИМОСТИ МАНСАРДНОГО ОКНА (ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ КОНСТРУКЦИЙ) FAKRO STANDART-V * НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Окно для крыши FTS-V, 78x140 см	215	10	2150
Оклад EZv для профилированных кровельных материалов	75	10	750
ИТОГО:			2 900

ТАБЛИЦА 14. РАСЧЕТ СТОИМОСТИ МАНСАРДНОГО ОКНА (ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ КОНСТРУКЦИЙ) FAKRO PLUS-V НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Окно для крыши FTS-V, 78x140 см	270	10	2700
Оклад EZv для профилированных кровельных материалов	75	10	750
ИТОГО:			3 450

ТАБЛИЦА 15. РАСЧЕТ СТОИМОСТИ МАНСАРДНОГО ОКНА FTS-V (ВАРИАНТ РАЗДЕЛЬНОЙ УСТАНОВКИ КОНСТРУКЦИЙ) И РАСПАШНОГО МАНСАРДНОГО ОКНА FWP НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО, шт	СТОИМОСТЬ, euro
Окно для крыши FTS-V, 78x140 см	215	6	1290
Оклад EZv для профилированных кровельных материалов	75	6	450
Распашное окно FWP, 66x118 см	230	4	920
Оклад EZW для профилированных кровельных материалов	64	4	256
ИТОГО:			2916

* Расчеты предоставлены российским представительством компании FAKRO.

Средства на высокие цели. Часть II

Расчет стоимости кровельных систем

Татьяна Гагарина

http://gagarina-t. narod. ru/article59.html

Мы продолжаем подсчитывать затраты на устройство кровли загородного дома "Лесные дали", спроектированного архитекторами Владимиром Бычковым и Ольгой Латышевой. Напомним, что его крыша имеет сложную многощипцовую форму. Площадь кровельного покрытия составляет 475 м2, общая длина ендов — 35 м, коньков и хребтов — 34 м, карнизных свесов — 42 м, фронтонных свесов — 79 м, примыканий — 55 м. В подкровельном пространстве размещен мансардный этаж; для его освещения в проекте предусмотрены десять мансардных окон.

В предыдущем номере журнала ("Современный дом" № 04/2005) мы опубликовали расчеты стоимости кровли из натуральной черепицы. В этой статье речь пойдет о металлической и гибкой (битумной) черепице. Укладка этих материалов имеет свои особенности. Так, битумная черепица монтируется на сплошной настил, который изготавливают из влагостойкой фанеры, ориентированно-стружечной плиты, обрезной строганой либо шпунтованной доски. Неровности основания по высоте при этом не должны превышать 2 мм. Обрешетка под металлическую черепицу выполняется из брусков сечением 40x50 или 50x50 мм. Их прибивают к контробрешетке с шагом, равным расстоянию между нисходящими элементами волны профиля. Контррейка, в свою очередь, крепится к стропилам (она фиксирует подкровельную гидроизоляцию). В ендовах, на карнизных и фронтонных свесах, вокруг дымоходов, мансардных окон, вентиляционных и других проходок обрешетка делается сплошной, для чего применяется обрезная доска. Расходы на устройство обрешетки под металлочерепичную кровлю приводятся в таблице 1. В ней же учтен объем пиломатериалов, необходимых для сооружения стропильной конструкции под покрытие из легких кровельных материалов (в том числе и на основе битума). Напомним, что по проекту основные несущие элементы стропильной крыши изготавливаются из стальных прокатных балок (в расчет не включены), по которым монтируются второстепенные деревянные стропила. В периферийных зонах используется только деловая древесина. Расчет стоимости сплошной обрешетки под битумную черепицу приводится в таблице 2.

О перечне и стоимости материалов, входящих в состав "кровельного пирога", мы рассказывали в предыдущей публикации. В этот раз подсчитаем расходы на строительно-монтажные работы по устройству стропильной крыши и кровельного покрытия из металлической и битумной черепицы (табл. 3). Заметим, что различия касаются не только способов устройства обрешетки (пошаговая для металлической, сплошная для битумной черепицы) и укладки покрытия, но и количества проходных элементов. Это объясняется разницей в способах организации подкровельной вентиляции. В металлочерепичной кровле воздух поднимается от карниза к коньку и выходит через коньковую планку (отверстия в уплотнителе). При использовании же битумной черепицы конек, как правило, заделывается наглухо, поэтому воздушную тягу обеспечивают с помощью специальных приконьковых вентиляторов.

КРОВЕЛЬНЫЙ МАТЕРИАЛ METROBOND

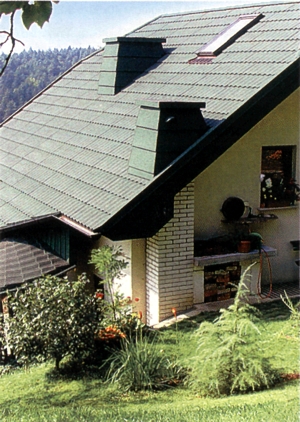

Покрытие MetroBond (компания MetroTile, Бельгия) производится из стали толщиной 0,5 мм с алюмоцинковым покрытием, в состав которого входят алюминий (55%), цинк (43%) и кремний (2%).

Алюмоцинковый сплав обладает высокой коррозионной стойкостью, а также свойством "затягивать" края обрезов и царапины. Дополнительной защитой и декоративной отделкой служит гранулят из натурального камня (базальт), нанесенный на лицевую поверхность листов с помощью специального акрилового связующего. Благодаря базальтовым гранулам кровельный материал отлично противостоит механическим повреждениям, воздействию УФ-излучения и огня. Более того, покрытие MetroBond поглощает шум, что вообще не свойственно металлическим материалам.

Внешне материал имитирует натуральную черепицу. Цветовая палитра включает 22 оттенка. Самые популярные: "кофе", "терракот", зеленый, серый, черный, голубой и красный. Для расчета мы выбрали цвет "кофе" (табл. 4). Он соответствует стилистике здания и сочетается с каменным декором фасадов.

Листы имеют специальные краевые пазы и выступы, которые при укладке образуют замок, препятствующий проникновению влаги.

Помимо профиля MetroBond компания MetroTile выпускает модели, имитирующие натуральный сланец (MetroShake), деревянную дранку (MetroShingle) и древнюю романскую черепицу (MetroRoman).

МЕТАЛЛОЧЕРЕПИЦА "ИСПАНСКАЯ ДЮНА"

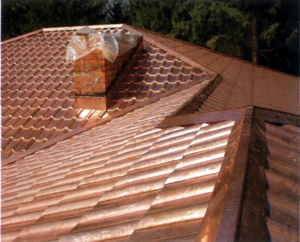

Кровельная медь по праву считается одним из лучших материалов для устройства скатных кровель. Она пластична, долговечна, практична, эстетична. Однако до недавнего времени медные кровли изготавливались только из листов или ленты методом фальцевания. Упростить монтаж и придать кровле объем позволило появление медной черепицы "Испанская Дюна", которую выпускает Одинцовский завод легких конструкций (табл. 5). Особенность этого покрытия заключается в технологии скрытого крепежа. На левой стороне листов есть плоский вынос с отверстиями специальной формы для крепления к обрешетке. Кроме того, листы имеют монтажные пазы и выступы (зацепы), с помощью которых осуществляется их соединение между собой, благодаря чему на кровельном покрытии не нужно просверливать сквозные отверстия. Материал не требует специального обслуживания в процессе эксплуатации. Технология скрытого крепления разработана с учетом температурного расширения металлов.

БИТУМНАЯ ЧЕРЕПИЦА МОНТИРУЕТСЯ НА СПЛОШНОЙ НАСТИЛ ИЗ ВЛАГОСТОЙКОЙ ФАНЕРЫ, ОРИЕНТИРОВАННО-СТРУЖЕЧНОЙ ПЛИТЫ, ОБРЕЗНОЙ СТРОГАНОЙ ЛИБО ШПУНТОВАННОЙ ДОСКИ

Укладка медной металлочерепицы "Испанская Дюна" имеет свою специфику. Так, в процессе кровельных работ следует избегать контакта листов из меди с алюминиевыми, цинковыми и стальными изделиями. В то же время кровельный комплект включает все необходимые комплектующие и аксессуары. Для декорирования карнизных и фронтонных свесов специалисты Одинцовского завода рекомендуют использовать цельные и перфорированные медные софиты. По желанию заказчика металлочерепица "Испанская Дюна" может изготавливаться из оксидированной или патинированной меди.

Тем, кого медь по разным причинам не устраивает, предлагается использовать металлочерепицу "Испанская Дюна", выполненную из высококачественной кровельной стали с полимерным покрытием. В нашем примере рассматривается материал с декоративно-защитным слоем из матового полиэстра (табл. 6). Этот полимер отличается мягкой, "гуашевой" фактурой. Вместе с тем ему свойственна высокая стойкость к атмосферным воздействиям и УФ-излучению. Также ОЗЛК выпускает металлочерепицу "Испанская Дюна" из стали с пураловым покрытием. Стоимость такой кровли на 7-10% выше, чем из металлочерепицы с полиэстровым покрытием.
