СРЕДСТВА НА ВЫСОКИЕ ЦЕЛИ

РАСЧЕТ СТОИМОСТИ СТРОПИЛЬНОЙ СИСТЕМЫ И НАТУРАЛЬНОЙ ЧЕРЕПИЦЫ

Татьяна Гагарина

http://gagarina-t. narod. ru/article52.html

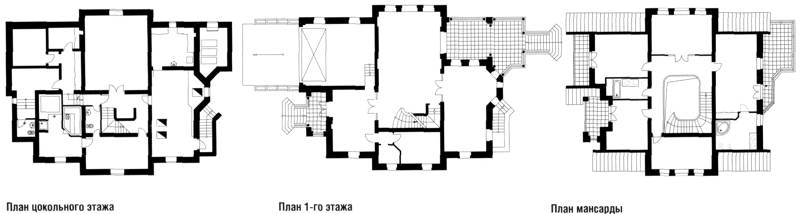

Мы продолжаем публиковать расчеты стоимости различных частей загородного дома (см. "Современный дом" № 2,3/2005). В этой статье разговор пойдет о кровельных системах. Напомним, что детальные калькуляции составляются на проект дома, разработанного архитекторами Владимиром Бычковым и Ольгой Латышевой. Общая площадь строения — 574,8 м2, жилая — 107,2 м2. Площадь кровли составляет 475 м2, общая длина ендов — 35 м, коньков и хребтов — 34 м, карнизных и фронтонных свесов — 42 и 79 м соответственно.

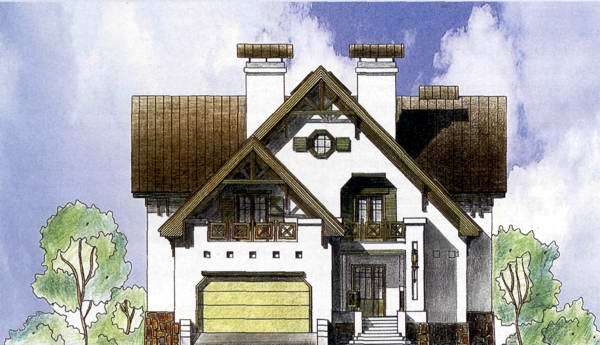

Сложная (многощипцовая) форма крыша обусловлена, прежде всего, архитектурой здания. Для стиля шале, в котором выполнен проект, характерно доминирование "пятого фасада". Выбранный стиль серьезно повлиял и на объемно-планировочное решение. Значительная площадь здания (второй, или мансардный, этаж) располагается в подкровельном пространстве. Кроме того, в доме есть теплый чердак, где также можно разместить жилые помещения.

Высокая и развитая крыша потребовала от авторов проекта нестандартных приемов. Строительная древесина для сооружения стропильной системы не подходит. Дело в том, что в центральной части длина несущих элементов достигает 11м. Промежуточные опоры будут уменьшать площадь жилого пространства в мансарде, а изготовить непосредственно на строительной площадке деревянные фермы практически невозможно. Тем не менее проектировщики нашли выход — в качестве основных несущих элементов используются металлические наклонные балки, на которые укладываются деревянные прогоны (вспомогательные стропила). Между последними размещается утеплитель, к ним же прикрепляются бруски обрешетки и контробрешетки. (Металлодеревянная крыша обладает высокой несущей способностью и выдерживает нагрузку от кровельного покрытия любого типа, даже от натуральной черепицы, керамогранита, сланца и др.) В периферийных зонах стропильной системы могут использоваться деревянные стропила. Опорой для них будет брус (мауэрлат). Именно из этого и исходили специалисты, подсчитывая стоимость элементов стропильной системы (табл. 1). Металлические балки в расчет не принимались — цены на стальной прокат сейчас крайне нестабильны. Материалы для пошаговой обрешетки и их количество определялись для покрытия из черепицы. Для рядового поля использовались бруски, для пограничных участков (район конька, примыкания к мансардным окнам, дымоходам) — обрезная доска. Все деревянные элементы обрабатывались антисептиками и антипиренами.

ДЛЯ СТИЛЯ ШАЛЕ, В КОТОРОМ ВЫПОЛНЕН ПРОЕКТ, ХАРАКТЕРНО ДОМИНИРОВАНИЕ "ПЯТОГО ФАСАДА". ВЫБРАННЫЙ СТИЛЬ ПОВЛИЯЛ И НА ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ — ЗНАЧИТЕЛЬНАЯ ПЛОЩАДЬ ЗДАНИЯ (ВТОРОЙ, ИЛИ МАНСАРДНЫЙ, ЭТАЖ) РАСПОЛАГАЕТСЯ В ПОДКРОВЕЛЬНОМ ПРОСТРАНСТВЕ

Как альтернатива пиломатериалам, которые применяются для подшивки карнизных свесов, подойдет виниловый сайдинг (табл. 2). За счет перфорации воздух будет свободно поступать сначала к карнизу, а затем в вентиляционный зазор между покрытием и "кровельным пирогом". В виниловой подшивке можно разместить устройства наружной подсветки дома.

Утепление подкровельного пространства выполнено из минераловатных плит "Лайт Баттс" (ROCKWOOL) толщиной 220 мм. Материал отличается высокой теплоизоляцией, не деформируется со временем (не сжимается, не сползает и не уплотняется), не горит и не поддерживает горение. Более того, теплоизолятор повышает огнестойкость конструкции, препятствуя распространению пожара. Также минераловатные плиты характеризуются высокой паропроницае-мостью, а за счет гидрофобизирующих пропиток отталкивают воду. При определенных обстоятельствах влага, образующаяся при конденсации пара, который поступает изнутри здания, все же может скапливаться в утеплителе. В качестве барьера для нее использована паронепроницаемая пленка. Она поставляется в рулонах и настилается внахлест. Стыки герметизируются при помощи соединительной ленты.

Вода может попадать в теплоизолятор и со стороны кровельного покрытия, поэтому в "кровельный пирог" была включена супердиффузионная паропроницаемая мембрана "Ютавек" (Juta), которая укладывается непосредственно на утеплитель. При использовании других типов кровельной гидроизоляции между пленкой и теплоизоляцией устраивают вентиляционный зазор, для чего к стропилам прибиваются бруски контробрешетки или контррейки (табл. 3).

ЦЕМЕНТНО-ПЕСЧАНАЯ ЧЕРЕПИЦА BRAAS

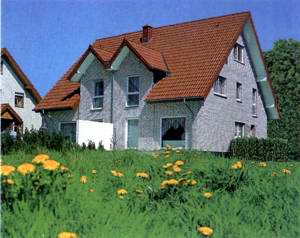

Проект предусматривает кровельное покрытие из цементно-песчаной черепицы Braas. (Черепичная крыша является традиционной для зданий европейской архитектуры и, в частности, для шале.) По техническим характеристикам цементно-песчаная черепица не уступает своей керамической "предшественнице", однако стоит дешевле.

ТАБЛИЦА 1. РАСЧЕТ СТОИМОСТИ СТРОПИЛЬНОЙ КОНСТРУКЦИИ * НАИМЕНОВАНИЕ ИЗДЕЛИЯ	ЦЕНА ЗА ЕДИНИЦУ, euro	КОЛИЧЕСТВО	СТОИМОСТЬ, euro
