Практическое задание №2

«РАСЧЕТ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ ПОДВИЖНОГО СОСТАВА»

Методические указания

Сборно-разборочные маршруты используются при транспортировке совместимых грузов в индивидуальной таре с целью эффективного использования транспортных средств (рис.2).

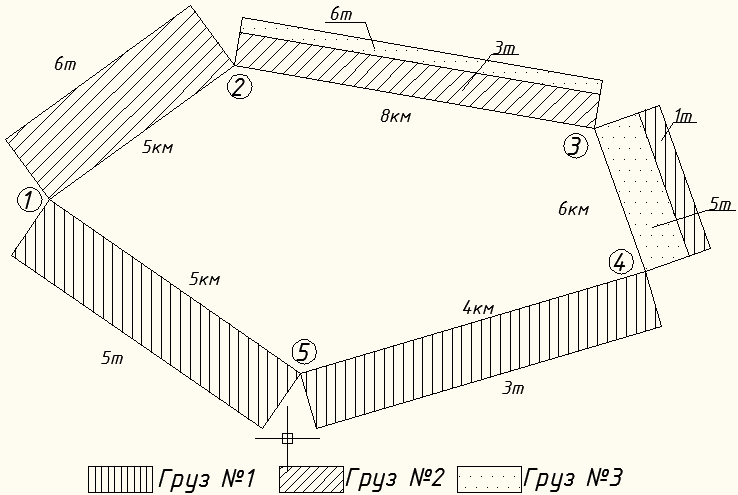

Рисунок 2 – Примерная схема сборно-разборного маршрута

Сборно-разборочные маршруты характеризуются сменными показателями:

Время оборота транспортного средства на маршруте:

    ,  ( 6 )

где – общий пробег автотранспортного средства на маршруте;

    ( 7 )

  - техническая скорость автотранспортного средства, км/ч;

- объем погрузочно-разгрузочных работ в каждом пункте, т;

- время простоя под погрузкой-разгрузкой (на 1 т), час;

- число пунктов на маршруте;

  - время заезда в промежуточный пункт.

Объем перевозок на маршруте

    ( 8 )

где  и   - объемы вывоза и завоза, т.

Транспортная работа на маршруте:

    , ткм  ( 9 )

где  - объем перевозок на i-м участке, т;

  - длина этого i - го участка, км.

Коэффициент использования грузоподъемности автотранспортного средства принимаем номинально грузоподъемность ТС, как

    , т.  ( 10 )

тогда для каждого участка

    ( 11 )

и общий

    ( 12 )

Содержание занятия

Изучить выданную преподавателем схему маршрута, образец которой дан на рисунке 2. Получить вариант исходных данных (табл. 2). Составить таблицу перевозок (корреспонденций) грузов между пунктами маршрута (см. практическое занятие №1). Определить по приведенным формулам следующие показатели: время оборота транспортного средства на маршруте, объем перевозок на маршруте, транспортную работу на маршруте. Оформить и защитить отчет у преподавателя.

Контрольные вопросы

Какие маршруты называются сборно-разборными? Какие параметры характеризуют сборно-разборный маршрут? Из чего складываются затраты времени на оборот грузового автомобиля при выполнении им сборно-разборного маршрута? Какие мероприятия следует разработать для сокращения затрат времени на выполнение сборно-развозочного маршрута?

Таблица 2 – Варианты исходных заданий

Примечание:

Количество груза в т. 2/3/0: 1-ая цифра соответствует грузу №1, 2-ая цифра - грузу №2, 3- я цифра – грузу№3.

Практическое задание №3

«РАСЧЕТ ОБЪЕМА ПЕРЕВОЗКИ НАВАЛОЧНЫХ ГРУЗОВ»

Методические указания

Определить, какой объем каменного угля или щебня может быть перевезен одним самосвалом грузоподъемность 15,3 т. Плотность каменного угля и щебня составляет (= 0,8 т/м3, = 2 т/м3), угол естественного откоса в движении, соответственно равен = 30°, = 35°. Размер кузова () мм.

Определить фактическую загрузку автомобиля: qф

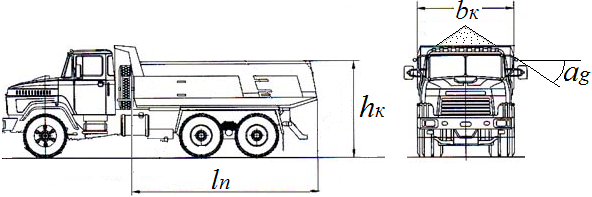

Рисунок 3 – Эксплуатационные габариты грузового автомобиля

Решение

1. Объем перевозимого груза

  ,  м 3  ( 13 )

где  -угол естественного откоса в движении (угол между горизонтальной плоскостью и линией ската).

  м3  ( 14 )

Для угля:

    м3  ( 14 )



Для щебня:

т. к. , то принимаем равной груз 15,3 т, тогда:



Исходные данные по вариантам приведены в табл. 3,4,5.

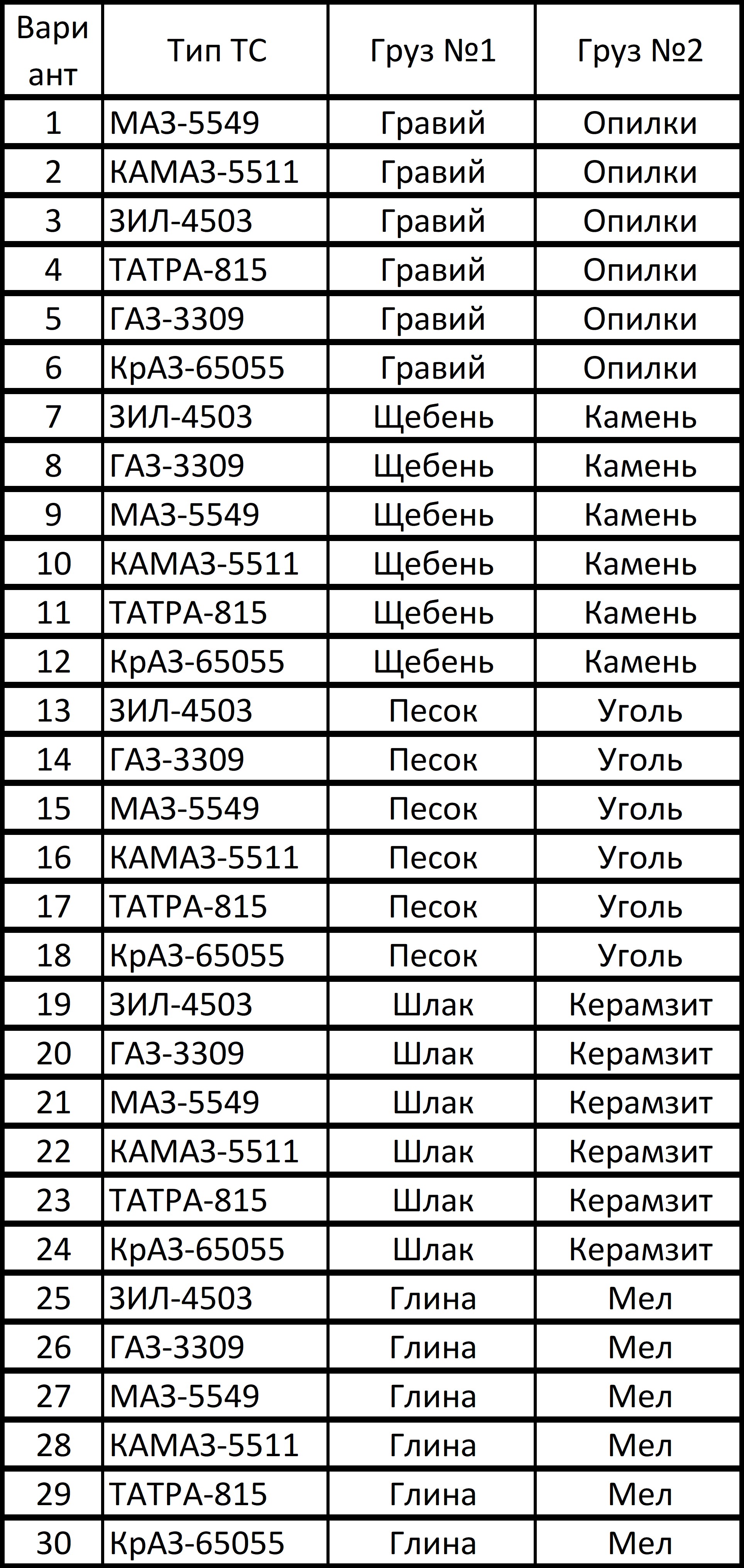

Таблица 3  Варианты исходных данных

Таблица 4 – Эксплуатационные характеристики самосвалов

Тип	Гузо-подъем-ность, т	Расход топлива, л/100 км.	Габариты кузова, мм
Длина	Ширина	Высота
Газ-3309	4,5	3490	2170	510
Зил-4503	6	3839	2391	561
Маз-5549	8	22	3384	2407	710
Камаз-5511	13	5335	1856	666
КрАЗ-65055	16	33	4410	2505	710
ТАТРА-815	17	4310	2305	700
Валдай-33104	3,5	14	6090	2643	450

  Таблица  5 – Характеристики грузов

Груз	Плотность, т/м3	Угол естественного откоса, °
в движении	в покое
Глина сухая	1,8	40	40
Глина влажная	2	20	25
Гравий	1,7	30	45
Земля	1,6	17	27
Зерно	0,6	28	35
Картофель	0,6	20	28
Песок	1,6	30	33
Торф	0,5	40	45
Уголь	0,8	30	45
Шлак	0,7	35	50
Щебень	1,8	35	45
Камень	1	36	46
Опилки	0,5	40	45
Мел	1,3	18	25
Керамзит	0,6	25	30

Содержание занятия

Получить вариант исходных данных (табл. 3). Выписать характеристики самосвалов (табл. 4) и грузов (табл.5). Выполнить расчеты по приведенным формулам.  Оформить и защитить отчет у преподавателя.

Контрольные вопросы

Перечислите эксплуатационные характеристики навалочных грузов. Укажите типы транспортных средств, использующих для перевозки навалочных грузов. Назовите факторы, влияющие на объем и количество загружаемого в транспортное средство навалочного груза.
