       Агрегат водоснабжения состоит из водогрейного котла на твёрдом топливе вместимостью 75 дм3 и ёмкости для холодной воды. Котёл заполняется вручную, а ёмкость холодной воды – под действием вакуума.

       Охладительный ящик представляет собой металлическую ванну, обшитую теплоизолирующими древесно-стружечными плитами. Ванну охладительного ящика на 1/3 заполняют водой и засыпают льдом. Орошаю лёд, тёплая вода, поступающая из фильтра-охладителя, охлаждается. Водопровод с насосом-смесителем смешивает горячую и холодную воду в заданном соотношении и подаёт её к разбрызгивателям.

       Доильная станция комплектуется унифицированным трёхтактным доильным аппаратом или унифицированным доильным АДУ-1, исп. 03, работающим в двухтактном режиме.

       Трубопроводы служат для подвода вакуума к вакуум-баллону, вакуум-проводу и фильтру-охладителю, для подвода воды от водяного насоса к охладителю молока и обратно в охладительный ящик.

       Диафрагменный молочный насос предназначен для перекачивания молока из фильтра-охладителя в ёмкость для сбора и хранения. Он приводится в действие от пульсатора и пульса усилителя, вставленных в уплотнители распределителя и подающих поочерёдно вакуум и атмосферное давление в рабочие полости насоса.

       Силовой агрегат предназначен для создания вакуума в доильных аппаратах и оборудовании первичной обработки молока, подачи охлаждающей воды из охладительного ящика в охладитель, перекачки моющего раствора и для выработки электроэнергии, необходимой для освещения доильной станции в вечернее и ночное время.

       Модернизированная доильная станция УДС-3Б отличается от УДС-3А доильным аппаратом АДУ-1 двухтактного исполнения, устройством УЗМ-1А, нерегулируемым пульсатором привода в молочном насосе и водяным насосом-смесителем, новой конструкцией вакуум-насоса и глушителя шума в силовом агрегате.

       Поточно-конвейерное обслуживание и доение коров

       Этот способ предполагает, что животные, располагаясь на конвейере 2-мя рядами по замкнутому кругу, во время обслуживания сами перемещаются к местам доения, кормления и облучения. Такая организация упорядоченного самопередвижения коров даёт возможность без подгонщиков, в строго определённом порядке заводить их и выдаивать на специально-оборудованной площадке 13, автоматически проводить обмыв вымени, моцион, ультрафиолетовое облучение, чистку скотомест и внесение подстилки при помощи робота 5, а также нормировано выдавать корма в кормушку 8 каждому животному в зависимости от его продуктивности. Всё это создаёт поточность производства, значительно повышает производительность труда обслуживающего персонала, соответствует физиологическим потребностям животных.

       Работа по конвейерной технологии организована следующим образом. Включается система вождения и звуковой сигнал, оповещающий о раздаче концентрированных кормов. Животных заводят на площадку. Мастер подмывает вымя струёй тёплой воды, массирует соски и сдаивает первые струйки молока.

       На эти подготовленные операции затрачивается 30…40 с, после чего на соски надеваются доильные стаканы. Процесс доения происходит автоматически, вплоть до снятия доильных стаканов с помощью манипуляторов. Выдоенное молоко поступает в молочную, расположенную в отдельном помещении.

       По окончании доения вновь вступает в действие система вождения животных и на место выдоенных становятся другие. Когда доение заканчивается, каждая корова возвращается на своё место.



Практическая работа 4

Устройство и работа вакуумных установок

Цель работы: изучить устройство и работу вакуумных установок УВУ-60/45

  с пластинчатым ротором насоса и ЦВУ-6 с водокольцевым

  насосом.

Отчёт по работе

Зарисовать схемы вакуумных насосов установок УВУ-60/45 и ЦВУ-6. Записать принципиальное отличие водокольцевого насоса от роторного. Зарисовать схему вакуум-регулятора АДМ-08.00 и вакуум-регулятора ВИЭСХ. Записать техническую характеристику вакуумных установок.

Вакуумные установки предназначены для создания разрежённого воздуха (вакуума), необходимого для работы доильных аппаратов.

На фермах применяют в основном унифицированные вакуумные установки УВУ-60/45 с пластинчатым ротором и централизованные вакуумные установки ЦВУ с водокольцевыми насосами.

Вакуумная установка УВУ-60/45 (рис. 1а) состоит из насоса 1 с маслёнкой 2, электродвигателя 3 и салазок.

Передача вращения с электродвигателя к насосу обеспечивается клиноременной передачей.

Вакуумный насос (рис. 1б) состоит из корпуса 20, ротора 17, маслёнки и шкива 22.

В пазах ротора свободно расположены четыре текстолитовые лопатки 16 – основные рабочие органы насоса. Ротор вращается в подшипниках 14, смазываемых маслом, подаваемым из маслёнки.

Вакуумные насос работает следующий образом. Ротор насоса расположен эксцентрично относительно оси корпуса. При вращении ротора лопатки то погружаются в пазы, то выходят из них, изменяя при этом объём пространства между двумя лопатками, расположенными рядом. Этот объём, считая от наименьшего зазора (между корпусом и ротором) за один оборот ротора, увеличивается, создавая разрежение между лопатками на стороне всасывания, а затем уменьшается. Поступивший в это пространство воздух сжимается и под повышенным давлением выталкивается в атмосферу через глушитель. Вакуумный насос снабжён предохранителем, предотвращающим возможную его поломку при отключении электродвигателя установки, приводящую к обратному вращению ротора.

Маслёнка (рис. 2) состоит из двух основных частей: стакана вместимостью 0,5 л и корпуса. Внутри корпуса расположены два прилива с отверстиями для фитилей и каналами для отвода масла. Последнее заливается в стакан, который закрывается крышкой и устанавливается на корпус. Из стакана масло вытекает в корпус до тех пор, пока его уровень не достигнет верхней части клинообразного выреза трубки. Уровень масла зависит от длины выступающего конца трубки. При снижении уровня масла воздух проникает в стакан через пазы и отверстие в трубке и способствует вытеканию порции масла для восстановления отрегулированного уровня.

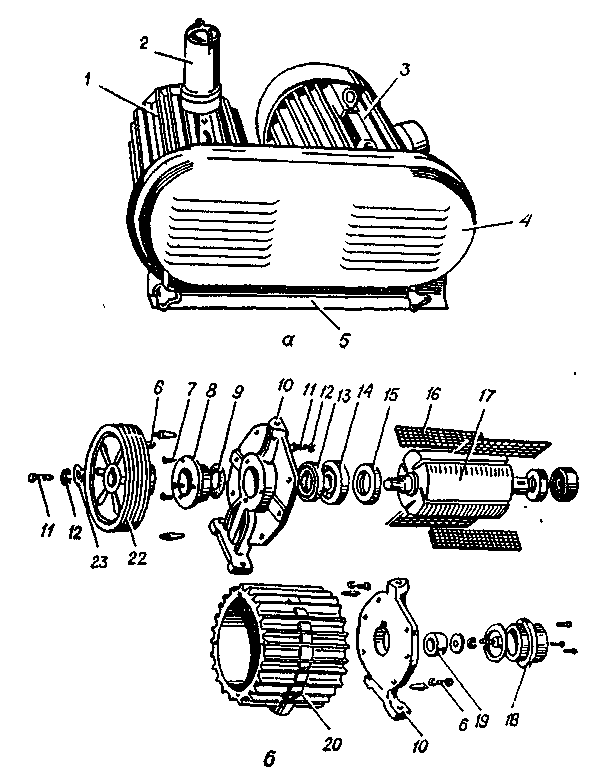

Рис.1.  Вакуумная установка УВУ-60/45:

а – общий вид установки; б – вакуумный насос в разобранном виде; 1 – насос; 2 – масленка; 3 – электродвигатель; 4 – защитный кожух клиноременной передачи; 5 – салазки; 6 – шпонка; 7 – винт; 8,10 – крышка; 9 – прокладка; 11 – болт; 12,15 –шайба; 13 – манжета; 14 – шарикоподшипник; 16 – лопатка; 17 – ротор; 18 – колпачок; 19 – втулка; 20 – корпус; 21 – штифт; 22 – шкив; 23 – шайба.

Для нормальной работы маслёнки масло в корпусе всегда должно находиться под атмосферным давлением, поэтому между корпусом и крышкой стакана предусмотрены пазы.

Процесс смазывания происходит следующим образом: со дна корпуса маслёнки масло по фитилям поднимается к каналам для отвода масла в приливах и под действием разности давлений в маслёнке и насосе через маслопровод 2, отверстия в крышках насоса, шарикоподшипники 4, каналы в крышках насоса поступает в пазы ротора 3, смазывая поверхности лопаток, корпуса и крышек насоса и торцы ротора. Далее масло с воздухом поступает в окно 6 корпуса насоса.

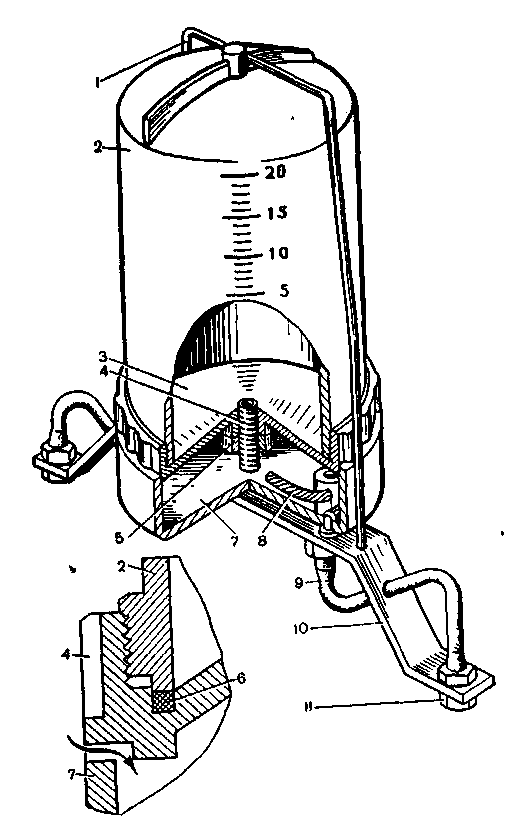

Рис. 2. Маслёнка вакуумного насоса УВУ-60/45:

1 – дуга крепления стакана; 2 – стакан; 3 – крышка; 4 – трубка регулировки уровня масла; 5 – гайка; 6 – прокладка; 7 – корпус; 8 – фитиль; 9 – шланг; 10 – кронштейн крепления маслёнки к корпусу насоса; 11 – штуцер.

В зависимости от марки применяемого масла и условий эксплуатации, расход масла регулируют изменением числа нитей в фитиле или изменением высоты уровня масла в корпусе маслёнки, который должен находиться в пределах 13…16 мм.

Поступление масла в подшипники контролируют визуально, а общий расход – по делением на стакане.

Для смазывания насосов при окружающей температуре ниже 10°С используются индустриальное масло, при температуре выше 10°С – дизельное.

Центральная водокольцевая установка ЦВУ-3 (рис. 4) состоит из корпуса 4 с эксцентрично расположенным в нём ротором 3, всасывающей (вакуумной) 2 и выхлопной 1 системы трубопроводов и водоподпитывающей системы.

Принцип работы водокольцевого насоса основан так же, как и насосов типа УВУ, на основе изменяющихся объёмов, образуемых при вращении эксцентрично расположенного ротора 3.

При вращении ротора в рабочей камере, заполненной водой, образуется вращающееся кольцо воды. В результате действия центробежных сил толщина водяного кольца по его периметру будет одинаковой. В этом случае эксцентричное расположение ротора приведёт к тому, что в нижней его части будет образовано воздушное пространство переменного сечения – воздушная камера. В этом случае при вращении ротора так же, как и в установках типа УВУ, при подходе камеры к всасывающему патрубку вакуум-провода 2 будет происходить всасывание воздуха и его последующее сжатие и выброс в выхлопную трубу 1.

Промышленность выпускает водокольцевые установки с подачей в пределах 180…720 м3/ч, что обеспечивает потребность в вакууме для доения коров на фермах с поголовьем до 1600 коров.

Вакуумные баллоны устанавливают на магистральных трубопроводах доильных установок. Они предназначены для сглаживания колебаний в вакууме, появляющихся при работе вакуумного насоса. Объём вакуумного баллона тем больше, чем не равномернее образуется вакуум насосом.

Принципиальное устройство вакуумных баллонов всех доильных установок одинаково.

Вакуумные регуляторы предназначены (рис. 5) для поддержания необходимого разрежения (вакуума) в вакуумных и молочных магистральных трубопроводах, а также в рабочих органах доильных установок и другого оборудования (цистернах для сбора молока, молочных насосах, счётчиках молока и т. д.)
