Механизация и автоматизация в животноводстве (стр. 5 )

Цель работы: изучить устройство и рабочий процесс доильных

агрегатов АД-100Б, ДАС-2В, АДМ-8.

Перечень вопросов, подлежащих изучению:

Назначение и область применения доильных агрегатов. Устройство и рабочий процесс доильных агрегатов. Технические характеристики изучаемых доильных агрегатов Назначение и устройство вакуумных систем доильных агрегатов. Назначение и устройство отдельных узлов (вакуумных насосов, регуляторов, вакуумметров, баллонов) вакуумных систем доильных агрегатов. Технические характеристики вакуумных насосов Техническое обслуживание вакуумных систем доильных агрегатов. Санитарная обработка доильных установок.

       Учебное оборудование: вакуумные насосы, вакуумная система доильного агрегата АДМ-8А, стенды, плакаты.

       Отчёт по работе

Записать назначение и область применения доильных агрегатов. Привести техническую характеристику доильных агрегатов. Указать назначение отдельных узлов вакуумных систем доильных агрегатов. Привести техническую характеристику вакуумных насосов. Описать технологию доения коров на доильном агрегате АДМ-8А.

  1. Назначение, устройство, принцип действия доильных агрегатов

В зависимости от системы организации машинного доения и способа содержания коров различают следующие типы доильных агрега­тов и установок: стационарные — для доения в стойлах со сбором мо­лока в переносные ведра, для доения в стойлах со сбором молока в молокопровод, для доения в доильных залах и передвижные — для доения на пастбищах.

Агрегаты и установки для доения коров в залах оснащены станками, которые монтируют в доильном помещении или на доильной площадке внутри коровника. В зависимости от конструкции станков различают агрегаты и установки с индивидуальными доильными станками типа «тандем», с групповыми станками — типа «елочка» и конвейерные доильные — типа «карусель».

Доильные агрегаты ДАС-2В и АД-100Б предназначены для машинного доения коров в переносные вёдра при привязном содержании животных.

Для совместной работы с доильным агрегатом предусматривается следующее оборудование:

очиститель-охладитель молока ОМ-1А; резервуар-охладитель МКА2000Л-2А или РПО-1,6 в комплекте с теплоходильной установкой ТХУ-14 или ОТ10-2-0; водонагреватель-термос ВЭТ-200 для получения горячей воды.

Это оборудование не входит в комплект доильного агрегата, а поставляется по заявкам потребителя.

Технологический процесс работы доильного агрегата включает следующие операции:

подготовку доильной аппаратуры и агрегата в целом; доение; транспортирование молока в молочное отделение; промывку и дезинфекцию доильной аппаратуры.

В режиме доения работа доильного агрегата основана на принципе отсоса молока доильным аппаратом под действием разрежения (вакуума), создаваемого в системе трубопроводов вакуумным насосом. Вакуумный режим доильного агрегата обеспечивается вакуумным регулятором.

В режиме промывки в такт сосания моющий раствор отсасывается из ведра 1 доильным аппаратом 2 и через шланг поступает в доильное ведро 4, где при помощи насадки разбрызгивается и обмывает его внутреннюю поверхность. В такте слива раствор через шланги и доильный аппарат вытекает обратно в ведро 1.

Агрегаты ДАС-2В и АД-100Б полностью унифицированы, основное их различие – комплектация разными доильными аппаратами. Агрегат ДАС-2В комплектуют аппаратами АДУ-1 исп. 03, агрегат АД-100Б – аппаратами АДУ-1 исп. 09, но по требованию потребителя его могут укомплектовать трёхтактными доильными аппаратами.

Техническая характеристика

Тип ……………………………………………………………….. Стационарная

Поголовье обслуживаемого стада ……………………………… 100

Пропускная способность установки,

коров в час, не менее …………………………………………….. 60

Число доильных аппаратов

на один агрегат ……………………………………………………  9

Рабочее вакуумметрическое давление, кПа:

ДАС-2В ……………………………………………………….  45±1

АД-100Б ………………………………………………………  48±1

Установленная мощность, кВт ……………………………………  4

Масса, кг, не более ………………………………………………..  730

Число дояров, не более …………………………………………...  4

Срок службы до списания, лет …………………………………..  8

Технологический процесс доильных агрегатов с переносными вед­рами включает следующие операции:

1) промывка доильного аппарата перед доением;

2) подготовка коровы к доению;

3) надевание стаканов на соски и доение;

4) слив молока из доильного ведра в бидон, и транспортировка его молочное отделение коровника;

5) мойка и дезинфекция доильных аппаратов после доения.

Агрегат АДМ-8А предназначен для машинного доения коров в стойлах, транспортирования молока в молочное помещение, группового учёта молока от 50 коров, фильтрации, охлаждения и сбора его в резервуар для хранения.

Доильный агрегат поставляют в различных комплектациях: АДМ-8А-1 предназначен для обслуживания 100 коров, АДМ-8А-2 – для 200 коров, АДМ-8А-1 исп. 06 – для обслуживания до 100 коров на малых фермах с механической промывкой молокопроводящих путей и устройствами подъёма ветвей молокопровода и группового учёта молока, АДМ-8А-1 исп. 05 – для обслуживания до 100 коров на малых фермах с механической промывкой молокопроводящих путей без устройств группового учёта молока и подъёма ветвей молокопровода.

Техническая характеристика

Марка агрегата	АДМ-8А-2	АДМ-8А-1
Поголовье обслуживаемого стада	200	100
Пропускная способность установки, коров в час, не менее	112	56
Максимальное число одновременно доящихся коров	16	18
Максимальное число мест подключения доильных аппаратов	104	52
Рабочее вакуумметрическое давление у вакуумного регулятора, кПа: при комплектации доильным аппаратом АДУ-1 исп. 03 при комплектации доильным аппаратом АДУ-1 исп. 09	45±1 48±1	45±1 48±1
Общая установленная мощность, кВт	8,75	4,75
Общая масса, кг	2720	1370
обслуживающий персонал, чел.	4	2

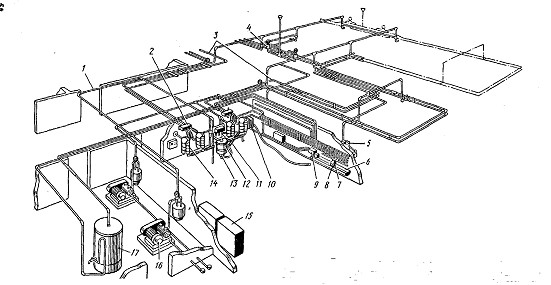

       Рис. 2. Доильный агрегат с молокопроводом АДМ-8А:

1— вакуум-провод, 2— переключатель, 3— молокопровод, 4— главный вакуум-регулятор, 5 — устройство подъема молокопровода, 6— промывочная ванна, 7— индивидуальный счетчик надоя молока УЗМ-1; 8—доильные аппараты, 9— автомат промывки, 10— охладитель молока, 11— фильтр, 12— молокосборник с воздухоразделителем, 13—молочный насос, 14— групповой счетчик молока, 15— шкаф запасных частей, 16— вакуумная установка, 17— электрический водонагреватель.

Доильный агрегат с молокопроводом АДМ-8А (рис. 2) служит для доения коров в стойлах, транспортировки молока по стеклянному трубопроводу в молочное отделение, группового учета молока (от 50 коров), фильтрации, охлаждения и подачи его в ем­кости для хранения. Состоит из двух вакуум-силовых установок УВУ-60/45; вакуум-провода 1 с арматурой, вакуум-баллоном и регулято­рами; доильных аппаратов АДУ-1; молокопровода 3; групповых счет­чиков надоя молока 14; молокосборника 12 с воздухоразделителем; молочного насоса 3 (НМУ-6); фильтра молока 11; охладителя молока 10; устройства 5 для подъема концевых петель молокопровода; сов­мещенного молочно-вакуумного крана для одновременного подклю­чения (отключения) доильного аппарата к молокопроводу и вакуум-проводу; индивидуальных счетчиков зоотехнического учета молока 7 (УЗМ-1); установки для полуавтоматической промывки оборудования; шкафа управления; шкафа запасных частей 15; комплектов инстру­мента; монтажных и запасных частей и др.

От вакуумной установки 16 отходит магистральный вакуум-про­вод 1, от которого, в свою очередь, идут линии к групповым счетчикам молока 14, к установке 6 для полуавтоматической промывки доиль­ных аппаратов и молокопровода, а также линии кольцевых вакуум-проводов коровника. Параллельно вакуум-проводу расположен молокопровод, вакуум в который подается от воздухоразделителя через групповые счетчики молока. В конце молокопровода на каждом полу­кольце установлен главный вакуум-регулятор 4, обеспечивающий созда­ние более глубокого вакуума в молокопроводе, что необходимо для лучшей транспортировки по нему молока, а также устройства 5 подъе­ма ветви молокопровода для проезда кормораздатчика.

Петли вакуум-провода коровника собирают из оцинкованных труб диаметром 25 мм, а их концы соединяют с магистральным вакуум-проводом с помощью труб диаметром 40 мм. На вакуум-проводе коровника помещают дифференциальный клапан, автоматиче­ски поддерживающий разницу между вакуумом в нем и в магистраль­ном вакуум-проводе. В вакуум-баллоне и магистральном вакуум-проводе создают более глубокий вакуум (49,03 кПа), чем в вакуум-проводе коровника (45,11 кПа), чтобы предотвратить подъем молока по молочному шлангу на участке от доильных аппаратов до моло-копровода. Разность вакуума (3,92 кПа) уравновешивается массой груза, устанавливаемого на клапане. Вакуум-регулятор, расположенный на вакуум-проводе непосредственно у насоса, предохраняет насос от перегрузок и поддерживает в системе необходимое разрежение (54 кПа).

Молокопровод 3 выполнен в виде независимых линий с выводом на групповые счетчики молока, которые находятся в молочном отделении коровника. Кольца молокопровода разделены посередине специальным устройством-разделителем — видоизмененным молочным краном, в корпусе которого имеется резиновая камера. При доении атмосферный воздух сжимает стенки камеры и разделяет молокопровод на две тупиковые линии. Во время промывки молокопровода отключают с помощью крана-разделителя доступ воздуха, и простран­ство между корпусом и камерой соединяется с вакуум-проводом. В результате стенки камеры выпрямляются, и восстанавливается «закольцованность» петли молокопровода, что необходимо для хоро­шей промывки. В местах пересечения кормовых проходов через пру­жину, пневмокамеру и рычажные кронштейны закольцованный участок молокопровода и вакуум-провода шарнирно подвешен к опорным стойкам. При включении вакуум-насоса механизм подъема за счет разрежения, создаваемого в пневмокамере, преодолевает усилие пру­жины и опускает молокопровод до горизонтального положения, а по прекращении работы вакуум-насоса поднимает. При этом обеспечи­вается свободный проезд для мобильных кормораздатчиков.
