Краевые области питания всех водоносных комплексов расположены за пределами НБА в предгорьях Байкало-Патомской горной складчатой области, где водоносные комплексы выведены на дневную поверхность или сообщаются с нею по системам трещин краевого шва платформы и зоны шарьяжных перекрытий. Внутренние области питания приурочены к зонам дробления пород, «незалеченным» трещинам и другим видам дизъюнктивных нарушений, где имеются высокие отметки рельефа местности. Наиболее крупной областью внутриплатформенного питания на юге Лено-Тунгусской НГП, как известно, является тектонически ослабленная зона сочленения АЛС и НБА с Присаяно-Енисейской и Тунгусской синеклизами, которая территориально совпадает с Ангаро-Вилюйской зоной разломов фундамента [84]. Она протягивается в виде узкой полосы в северо-восточном направлении из Братского района в район г. Мирного и проходит при этом по северо-западному склону НБА. Созданию

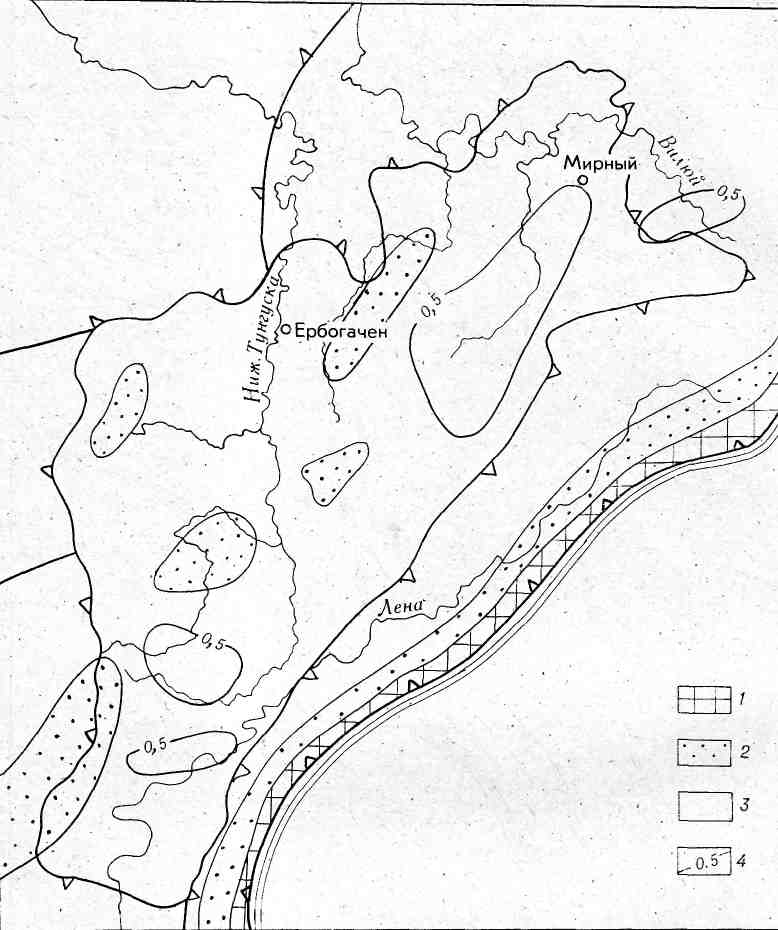

Рис. 39. Схема водорастворенных газов рифей-вендского терригенного комплекса К1. 1-3 ‑ тип газа: 1 ‑ азотный, 2 ‑ смешанный метаново-азотный и азотно-метановый; 3 ‑ метановый; 4 ‑ изолинии коэффициента газонасыщенности. Другие усл. обозн. см. на рис. 37.

высоких гидростатических напоров в этой зоне способствуют возвышенности, образованные покровами сибирских траппов.

Региональные области разгрузки пластовых рассолов расположены в Предпатомском прогибе и во впадинах синеклиз, т. е. тоже за пределами НБА. В ее пределах имеются сравнительно более мелкие зоны и многочисленные очаги разгрузки, которые чаще всего имеют скрытый характер (внутрипластовая разгрузка), но иногда проявляются на дневной поверхности солеными и рассольными источниками и родниками. Все они тоже приурочены к тектонически ослабленным участкам осадочного чехла, но располагаются в основном по долинам Лены, Киренги, Нижней Тунгуски, Непы, Чоны и других крупных рек.

В краевой области питания абсолютные отметки рельефа местности достигают 600-900 м и более. Пресные инфильтрационные воды создают здесь высокие гидростатические напоры и двигаются отсюда в глубь платформы, оттесняя и разубоживая рассолы, содержащиеся в водоносных комплексах осадочного чехла платформы. Но далеко в нее они не проникают, так как большая их часть разгружается в виде соленых источников вблизи области питания и на юго-восточном борту Предпатомского прогиба (главным образом в долинах рек Киренги и Лены), при этом напоры быстро падают и снижаются до минимума.

Рис. 40. Схема температур кровли рифей-вендского территенного комплекса К1. Линиями показаны изотермы, °С. Другие усл. обозн. см. на рис. 37.

В терригенном венде (рис. 37) влияние краевой области питания весьма ограничено и, по-видимому, не распространяется за пределы долин рек Киренги и Лены, которые являются здесь главными дренами для пластовых вод и рассолов вендского комплекса. Северо-западнее осевой линии Предпатомского прогиба пьезометрические уровни приведенного напора снижаются до +200 м и ниже, т. е. опускаются ниже усредненного уровня рельефа местности и дренажного уровня рек. Это означает, что напорное влияние краевой зоны питания заканчивается в пределах указанного прогиба, а вся основная территория данного региона характеризуется затрудненным и сильно затрудненным (близким к застойному) режимом водообмена, который оживляется только за счет внутриплатформенного питания.

Наиболее крупная внутриплатформенная область питания в пределах НБА, как уже отмечалось выше, приурочена к тектонически ослабленной Ангаро-Вилюйской зоне разломов фундамента, где пьезометрические уровни приведенного напора превышают 200 м и на отдельных локальных участках достигают 300-400 м. Локальный пьезомаксимум предположительно намечается также в пределах Татарского поднятия.

Пропуск стр. 88. Рис. 41 Схемы Ярактинского ГКНМ.

В пределах Мирнинского выступа и далее на северо-восток отметки приведенных напоров снижаются до нуля и становятся отрицательными, чему способствует рост мощности мерзлой зоны в этом направлении. Предполагается, что в Нюйско-Джербинской, Кемпендяйской, Ыгыаттинской и других глубоких впадинах приведенные напоры в вендском комплексе снижаются до отметок ‑ (400-600) и ниже.

Химический состав пластовых вод и водорастворенных газов вендского комплекса в региональном плане изменяется в соответствии с изложенной схемой гидродинамики. В пределах НБА и на прилегающих территориях пластовые воды представлены в основном хлоридными кальциевыми и магниево-кальциевыми рассолами с минерализацией более 320 г/л (рис. 38). Минерализация и метаморфизм рассолов возрастают в зонах разгрузки (до 370-500 г/л и более) и снижаются в зонах и областях питания. Вблизи краевой области питания рассолы разубожены и сменяются пресными инфильтрационными водами.

Состав водорастворенных газов в основном метановый (метана и тяжелых УВ в сумме более 75 объем. %), в зонах внутриплатформенного Питания смешанный азотно-метановый и метаново-азотный, вблизи краевой области питания переходит от смешанного к азотному (азота 75 объем. %). Газонасыщенность рассолов в целом низкая. Коэффициент газонасыщения (отношение фактической газонасыщенности к максимально возможной по экспериментальным данным) порядка 0,2-0,4. Однако в нефтегазоносных районах этот коэффициент, как правило, возрастает и превышает 0,5 (рис. 39, 40).

Таким образом, по совокупности гидродинамических и гидрогазохимических закономерностей в вендском комплексе в региональном плане вырисовывается довольно отчетливая гидрогеологическая зональность, аналогичная вертикальной зональности (выделяются те же три зоны — активного водообмена, переходная и пассивного режима). Зона активного водообмена непосредственно контактирует с краевой областью питания и протягивается в виде узкой полосы вдоль ее границы. Она характеризуется высокими приведенными напорами, пресными и солеными водами и преимущественно азотным типом водорастворенного газа. Далее в глубь платформы ее сменяет переходная зона от активного к пассивному режиму водообмена. Она тоже имеет вид узкой полосы и протягивается субпараллельно первой зоне. Здесь происходит падение приведенных напоров до 200 м и рост минерализации пластовых вод до 320 г/л (от слабых хлоридных натриевых рассолов выщелачивания соли до крепких натриево-кальциевых рассолов). Состав ВРГ изменяется от азотного и метаново-азотного до азотно-метанового и метанового. Вся остальная часть территории, за исключением внутриплатформенных областей питания и зон подпитки, характеризуется пассивным и сильно затрудненным режимом водообмена, близким к застойному режиму. Минерализация рассолов здесь 320-400 г/л и более, состав их хлоридный кальциевый и натрий-магниево-кальциевый, состав ВРГ в основном метановый.

В верхнеданйловско-осинском комплексе и соленосной формации региональные гидрогеологические закономерности в общих чертах повторяют закономерности вендского комплекса, но минерализация рассолов выше и в них больше содержится сульфатов, углекислого газа и сероводорода. В комплексах соленосной формации указанные региональные закономерности усложнены под влиянием поверхностных факторов и проявлений соляной тектоники.

Пластовые давления в региональном плане изменяются в соответствии с глубиной залегания комплексов и их гидродинамической напряженностью. Карты пластовых давлений по своей конфигурации близки к структурным картам соответствующих резервуаров и комплексов, в связи с чем здесь не приводятся. Изобары на этих картах в общих чертах повторяют характер изогипс, но более дифференцированы в соответствии с расположением областей, зон и очагов разгрузки пластовых вод.

Пластовые температуры в региональном плане изменяются в зависимости от глубины залегания комплексов и геотермических градиентов перекрывающих отложений. Кроме того, на региональное распределение температур существенное влияние оказывают климатические условия и гидродинамический режим (зоны питания и разгрузки). Разрывные нарушения, трапповые интрузии, литолого-фациальные и другие факторы тоже влияют на распределение температур, но проявляются слабо и, как правило, только на локальных участках.

Температура на поверхности вендского комплекса на юге НБА около 40°С, на юго-западе снижается до 25°С, на вершине Непского свода ‑ до 20°С, в районе Среднеботуобинского месторождения достигает 8-10°С (см. рис. 40, 41). В прилегающих впадинах, прогибах и синеклизах температура соответственно повышается. К северу от вершины Непского свода повсеместно развита многолетняя мерзлота. Мощность ее на севере НБА достигает 300-350 м и более.

7. Строение нефтяных и газовых месторождений

Изучение геологии нефтяных и газовых месторождений как основы для подготовки месторождений к разработке и, ее проектированию для познания закономерностей локализации УВ в земной коре составляет один из наиболее важных в фундаментальном и прикладном плане разделов учения о нефти и газе. Для Непско-Ботуобинской НГО как первоочередного района освоения, как своего рода эталона для значительной части территории Лено-Тунгусской НГП со сходной историей развития и геологическим строением, эта проблема приобретает особо важное значение. Практика поисково-разведочных работ в этой НГО показала, что большинство сравнительно изученных месторождений по строению в соответствии с принятой в настоящее время в СССР классификацией должны быть отнесены к разряду сложных и очень сложных. Для разработки эффективной методики поисков ж разведки таких месторождений первостепенное значение имеет их классификация и типизация.

Построение классификаций залежей нефти и газа со времен классических работ привлекает внимание многих советских геологов-нефтяников. В их разработку значительный вклад внесли , , , , и др. В ходе исследований стало очевидно, что число параметров, по которым необходимо проводить классификацию, весьма значительно, поэтому построение классификации перечисления в значительной степени становится бессмысленным — число классов, особенно в слабо изученных регионах, становится много больше, чем число открытых и достаточно хорошо изученных залежей [28]. В этой связи в настоящей работе мы ограничимся Перечнем параметров, по которым следует проводить классификацию залежей нефти и газа в Непско-Ботуобинской НГО, и классов, которые следует выделять по каждому из этих параметров (табл. 7). 'При построении классификации будем опираться на работы [28, 29].
