Примечание - Номера, приведенные в кавычках относятся к рисунку A.1.

А.2.1 Компоненты основного испытательного оборудования:

а) источник давления, «8» труба, инжекторы«11» и «12» и фильтр очистки «5» являются заменяемыми компонентами испытательной установки.

b) остальные компоненты являются общими.

с) накопительный резервуар «13» необходимого для того, чтобы:

1) защитить фильтр (при наличии) от повреждений,

2) накапливать общий объем испытательной жидкости в случае высокой скорости потока

3) хранение испытательной жидкости перед транспортировкой в лабораторию для подсчета частиц с помощью микроскопа или гравиметрического анализа.

Примечание – Накопительный резервуар должен отвечать требованиям 4.5.

d) испытательный мембранный фильтр «16» является обязательным компонентом.

е) должны быть приборы для измерения температуры жидкости «9», давление линии «10» для испытаний насосов, и скорости потока «7» для испытаний труб высокого давления.

А.2.2 Отклонения от основной схемы испытательного оборудования

Для некоторых компонентов топливных систем с общей топливной магистралью основная схема испытательного оборудования, как показано на рисунке A.1 должны быть изменены. Подробности приводятся в следующих примечаниях.

Примечания

1 Топливный инжектор «11» (с добавлением электронного блока управления) заменяется регулятором давления в топливных магистралях и топливопроводах.

2 Компоненты «8», «11» и «12» заменяются на инжекторы с электронным управлением  и добавляется электронный блок управления.

3 Применяются насосы высокого давления в соответствии с 5.2.2 и при этом «11» заменяется топливную магистраль и топливопровод  (см. 5.2.3 и А.4).

4 Только для  испытания топливных магистралей промывкой под низким давлением по 5.8.3, промывочный насос по 4.2.8 устанавливается в позицию, «12» не требуется, «11» заменяется топливной магистралью и топливопроводом.

Условные обозначения

1	Испытательный ресивер
2	испытательный насос (см. 4.2.5)
3	альтернативный источник давления (см. 4.2.2, 4.2.3, 4.2.4)
4	теплообменник
5	фильтр очистки (см. 4.9)
6	патрубок для отбора проб
7	испытательный расходомер
8	место подсоединения оборудования в соответствии с используемой процедурой испытания:
испытание насосов высокого давления испытательным  насосом (см. А.2.2, примечание 3).
испытание форсунок, «11» и «12» (см. А.2.2, примечание 2)
испытание топливных насосов впрыска испытательным насосом
Испытание инжекторов топливным насосом высокого давления (см. А.2.2, примечание 1)
испытание топливных форсунок;
испытание трубопроводов высокого давления с помощью испытательного трубопровода испытание производительности насоса (см. 4.2.6)
испытание топливных магистралей (испытание промывкой под низким давление)насосом для промывки (см. А.2.2, примечание 4)
9	датчик температуры
10	датчик давления (см. 4.10)
11	место подсоединения оборудования в соответствии с используемой процедурой испытания:
испытание насосов высокого давления испытательным  насосом (см. А.2.2, примечание 3).
- испытание форсунок, «8» и «12» (см. А.2.2, примечание 2)
- испытание впрыска топлива насосов: проверка сборки труб высокого давления (см. 4.3)
испытание топливных инжекторов (см. А.2.2, примечание 1)
испытание топливных форсунок испытательным трубопроводом высокого давления (см. 4.3)
испытание трубопроводов высокого давления испытательным трубопроводом
испытание топливных магистралей (испытание промывкой под низкого давления): топливные магистрали  и трубы (см. А.2.2, примечание 4)
12	Испытательный или испытуемый инжектор (см. 4.4)
13	Накопительный резервуар (см. 4.5)
16	Испытательный мембранный фильтр

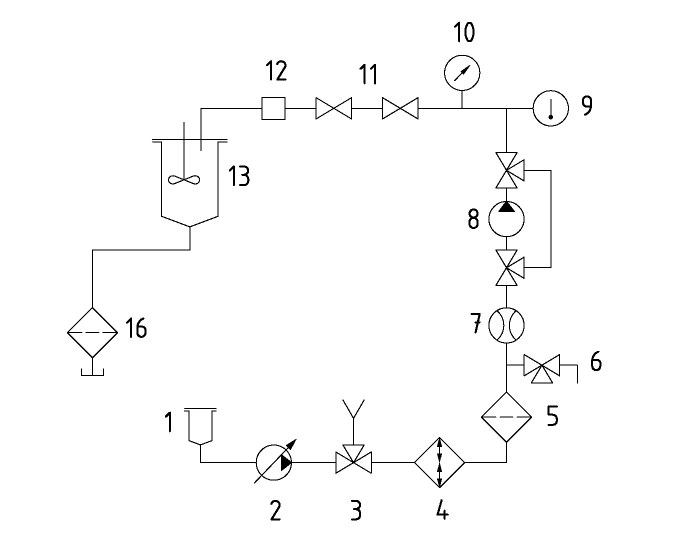

1 - Испытательное оборудование (схематическое расположение)

А.3 Испытательное оборудование для испытания шприцом-дозатором или испытания ручной промывкой

Испытательное оборудование для испытания шприцом-дозатором или испытания ручной промывкой должно соответствовать рисунку А.2.

Условные обозначения

1	Шприц или дозатор растворителя (см. 4.7.2.5) с растворителем (см. 4.8.3).
2	Фильтр в сборе
3	Накопительный резервуар/термос (см. 4.7.2.3).
4	Патрубок для подключения вакуумного насоса (см. 4.7.2.4).
5	Воронка для фильтра (см. 4.7.2.2).
6	Испытываемое оборудование (топливопровод высокого давления, топливные магистрали, инжекторы, отдельные компоненты инжекторы).

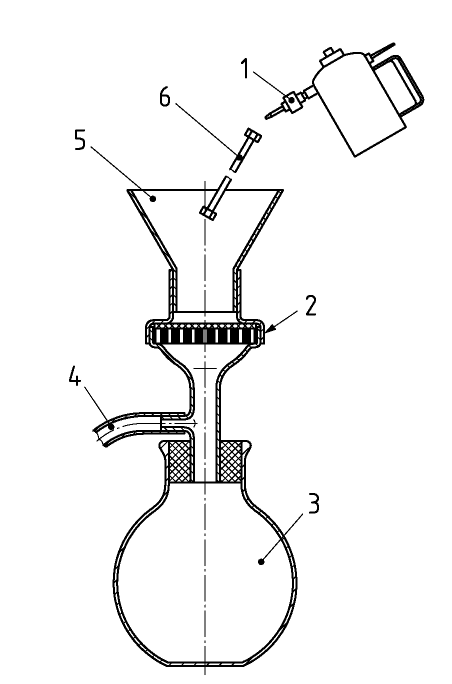

2 - Испытательное оборудование для испытания шприцом-дозатором (схема)

А.4 Испытательные установки для испытаний насосов высокого давления (ручной испытательный насос)

Испытательное оборудование для испытания промывкой с низкой скоростью при испытываемом насосе, вращаемом вручную должно соответствовать рисунку А.3.

Условные обозначения

1	бак для испытательной жидкости (резервуар растворителя)
2	испытательный насос высокого давления
3	вакуумный насос, (см. 4.7.2.4)
4	накопительный резервуар (см. 4.5)
5	резервуар для отбора основной пробы (см. 4.5)
6	боковой всасывающий клапан
7	боковой сливной клапан

3 - Оборудование для испытания промывкой с низкой скоростью при испытываемом насосе, вращаемом вручную (схема)

А.5 Испытание промывкой из испытательного резервуара под давлением (динамическая процедура)

Испытательное оборудование для испытания промывкой из испытательного резервуара под давлением (динамическая процедура) и положения вентелей должно соответствовать рисункам А.4 и А5.

Условные обозначения

1	ресивер с воздухом под давлением
2	резервуар с охлажденным чистым растворителем
3	фильтр для предварительной фильтрации жидкости с порами 2 мкм.
4	3-ходовой вентиль (в положении 1 для процесса притока)
5	топливная магистраль
6	3-ходовой вентиль (в положении 1 для процесса притока)
7	мембраны для анализа
8	накопительный резервуар (см. 4.5)
9	вакуумный насос (см. 4.7.2.4)
a	различные варианты промывки в соответствии с рисунком D.2.

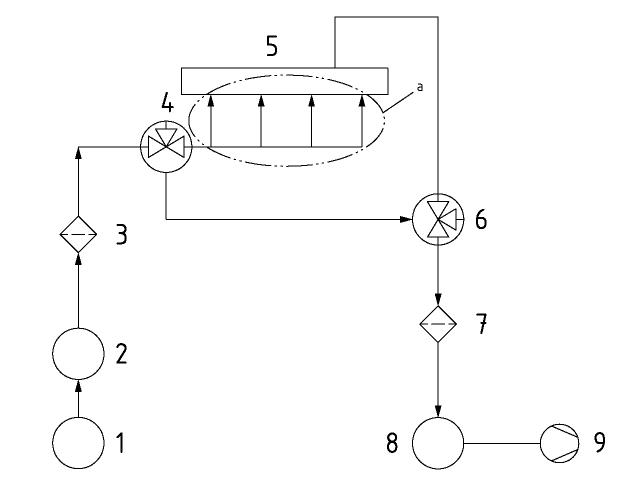

4 - Испытательное оборудование для испытания промывкой из испытательного резервуара под давлением (схема при процессе наполнения)

Условные обозначения

1	ресивер с воздухом под давлением
2	резервуар с охлажденным чистым растворителем
3	фильтр для предварительной фильтрации жидкости с порами 2 мкм.
4	3-ходовой вентиль (в положении 2 для процесса слива)
5	топливная магистраль
6	3-ходовой вентиль (в положении 2 для процесса слива)
7	мембраны для анализа
8	накопительный резервуар (см. 4.5)
9	вакуумный насос (см. 4.7.2.4)
a	различные варианты промывки в соответствии с рисунком D.2.

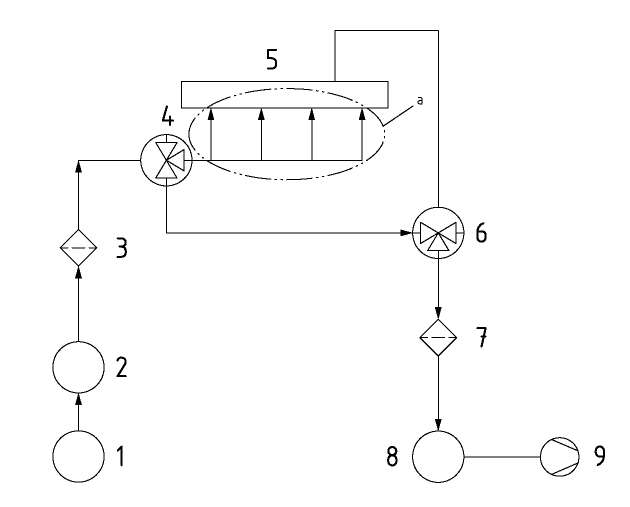

5 - Испытательное оборудование для испытания промывкой из испытательного резервуара под давлением (схема при процессе слива)

Приложение B

(информационное)

Испытание топливных магистралей промывкой под низким давлением

Этапы испытания топливной магистрали промывкой под низким давлением приведены на рисунках B.1 – B.4.

Условные обозначения

1	испытываемая топливная магистраль
a	выпускные отверстия для инжекторов
b	впускное отверстия для инжектора, через которое подключен испытательный насос низкого давления

Рисунок B.1 – Схема испытания топливной магистрали
