Предисловие

В двадцатый выпуск сборника включены материалы по прикладным проблемам гетеромагнитной микро - и радиоэлектронике, применению методов компьютерного анализа и моделирования, обзоры патентов по высокочувствительным сенсорам слабых магнитных полей и высокочастотным делителям/сумматорам мощности, геомагнитной навигации, инновационной экономике в промышленности и отражены современные аспекты высшего образования.

В сборнике представлены:

новое применение магнитоинерциального модуля; авторский подход по дифференциальной геомагнитной навигации; алгоритмы параметрического синтеза нелинейных элементов; математическое моделирование и преобразователи форматов данных; результаты патентных исследований по сенсорам магнитных полей и делителям мощности; некоторые аспекты физического образования.

В приложениях даны материалы круглого стола ежегодной международной конференции по оптике, а также освещены страницы истории развития магнитобиологии и магнитотерапии.

Ответственный редактор доктор физико-математических наук, профессор

ТЕОРЕТИЧЕСКИЕ И ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ,

КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ

УДК 531.38

МАГНИТОИНЕРЦИАЛЬНЫЙ МОДУЛЬ ДЛЯ НОВЫХ ПРИМЕНЕНИЙ

, , *, **

критических технологий»

Россия, 410040, Саратов, пр. 50 лет Октября, 110А

E-mail: *****@***ru

*Саратовский национальный исследовательский

государственный университет имени

Россия, 410012, Саратов, Астраханская, 83

E-mail: *****@***ru

**ПАО «Тантал»

Россия, 410040, Саратов, пр. 50 лет Октября, 110А

E-mail: *****@***ru

В статье описаны состав, принцип действия, схемотехнические решения, назначение нового магнитоинерциального модуля. Кроме классического набора инерциальных измерителей (трехосного блока акселерометров и трехосного блока гироскопов) модуль включает в свой состав трехосный блок магнитометров, баровысотометрический датчик, прецизионный датчик температуры, приемник спутниковых сигналов и целый ряд вспомогательных и вычислительных устройств и узлов.

Ключевые слова: мультисенсорный магнитоинерциальный модуль, трехосные блоки магнитометров, акселерометров, гироскопов, баровысотомер, приемник спутниковой навигационной системы, структурная и функциональная избыточность информации, навигация по магнитному полю Земли, автономная ориентация.

Magnitoinertial Module for New Solution

А. А. Lekarev, D. М. Spiridonov, А. А. Ignatiev, A. A. Solopov

The article describes the structure, operation, scheme-technical solutions, purpose and application problems solved magneto-inertial module. The module, in addition to the classic set of inertial measuring devices (three-axle unit accelerometers and tri axial block gyroscopes) includes in its membership three-axle unit magnetometers, pressure sensor measures the height, a precision temperature sensor, integrated GPS/GNSS navigation system enhanced accuracy and a number of auxiliary and computing device sand nodes.

Key words: multisensor magnitoinertsialny module; blocks tri axial magnetometers, accelerometers, gyroscopes, pressure sensor measures the height, GPS/GNSS, structura land functional redundancy of information, navigation through the magnetic fields of the Earth.

Разработанный магнитоинерциальный модуль (МИМ-1) является новым измерительным инструментом для решения задач автономной навигации-ориентации по геофизическим полям Земли, который был продемонстрирован на мировом авиакосмическом салоне МАКС-2016 (г. Жуковский, 26–29 августа 2016 г.). На его встроенный вычислитель МИМ-1 возлагаются следующие функции:

опрос измерителей; геометрические и магнитные компенсации; температурная компенсация погрешностей; пересчет первичной информации о компонентах магнитного поля Земли (МПЗ) из осей связанной системы координат в географические оси; решение задач автономной ориентации по разным алгоритмам и цифровой фильтрации сигналов, поступающих с аналоговых фильтров преобразователей; опрос спутникового измерительно-вычислительного канала и пр.

Внешний вид МИМ-1 представлен на рис. 1.

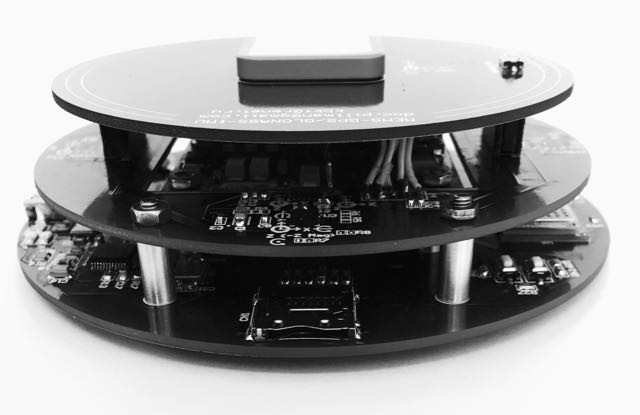

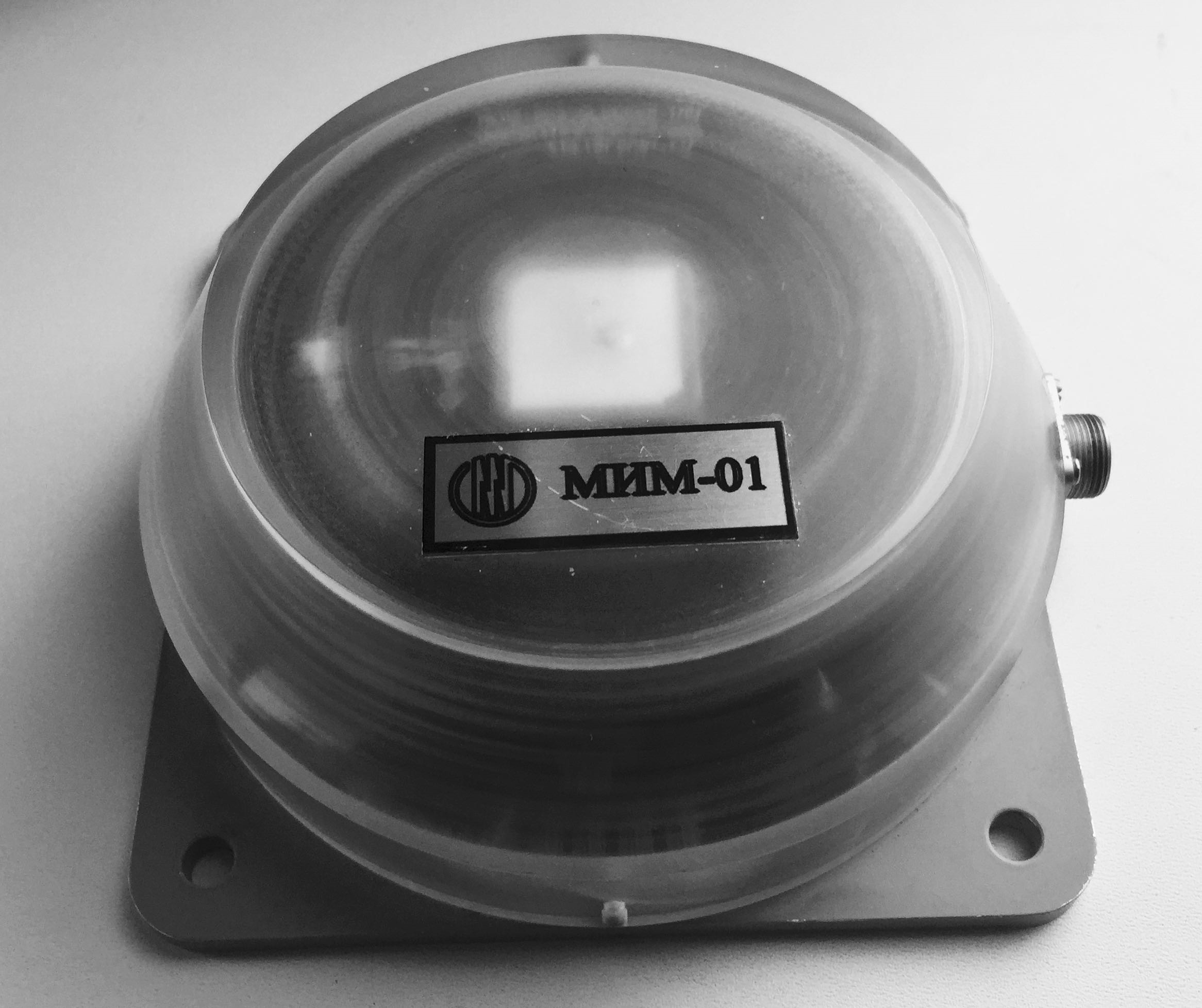

Рис. 1. Магнитоинерциальный модуль: а – общий вид; б – без кожуха и основания

В состав разработанного МИМ входит целый ряд классических инерциальных измерителей, а также дополнительные измерительные устройства для реализации алгоритмов навигации, коррекции, ориентации подвижных объектов. Диапазоны измерения, разрешающая способность, температурный диапазон работы МИМ были выбраны исходя из конкретных требований, основанных на анализе динамики летательного аппарата и режимов его эксплуатации. Однако методы и подходы, использованные для реализации схемотехнических решений и программно-алгоритмического обеспечения, описанного в [1], могут быть использованы применительно ко многим типам задач.

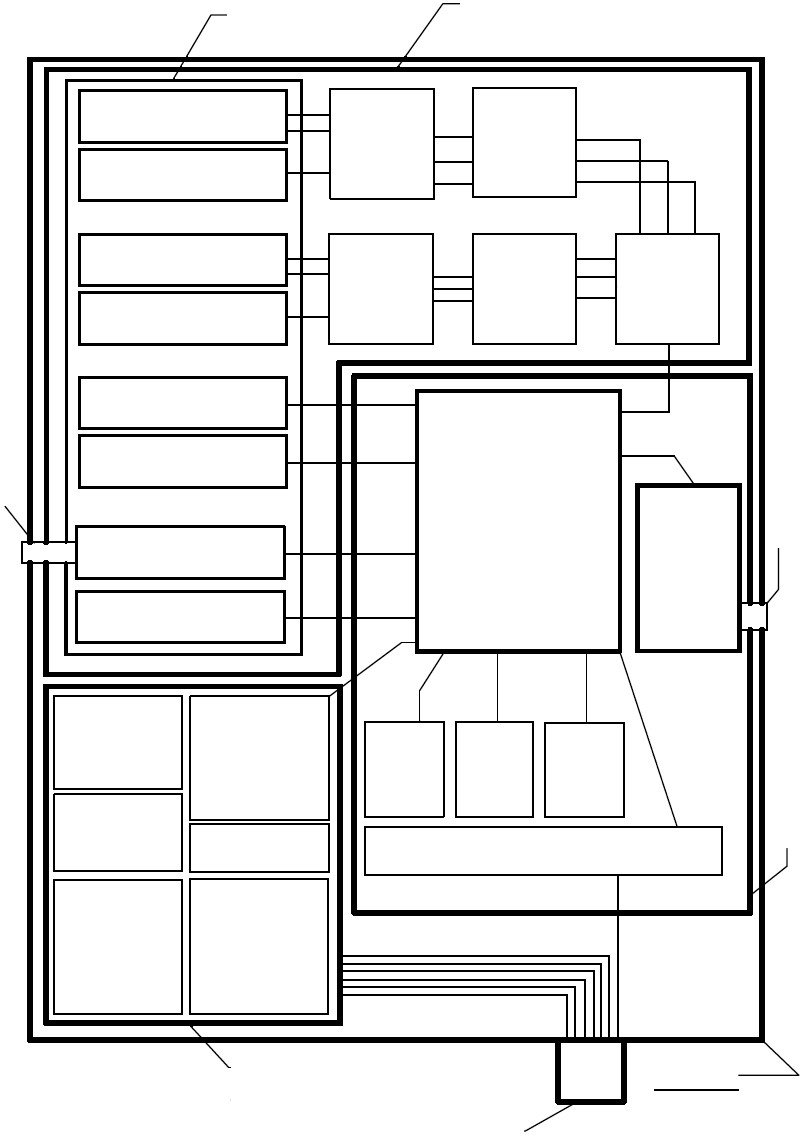

Блок-схема МИМ (далее – модуль), раскрывающая состав его функциональных элементов, изображена на рис. 2. Основными инерциальными измерителями являются два двухосевых акселерометра AD22293 и два двухосевых гироскопа ADXRS290. Для измерения проекций вектора напряженности МПЗ на оси связанной системы координат используется два двухосевых магниторезистора HMC1002. В состав модуля включен цифровой прецизионный датчик измерения рабочей температуры для последующей компенсации температурных дрейфов. Вышеупомянутые компоненты образуют в модуле блок измерителей (БИ). В качестве эталонного измерительного канала определения географических координат используется модуль спутниковой навигационной системы (СНС) с повышенной точностью позиционирования Дτ < 1 м. Для коррекции высотного канала спутниковой системы и инерциальных измерителей по высоте в модуле установлен барометрический высотомер LPS331AP.

Рис. 2. Блок-схема МИМ: 1 – SPI/USART parallel code

Ряд измерителей, установленных в модуле, имеет аналоговый выходной сигнал. Для ограничения спектра сигналов от измерителей, фильтрации, масштабирования, смещения сигнала проведен расчет требуемых масштабных коэффициентов и амплитудно-частотных характеристик (АЧХ) фильтров, рассчитаны соответствующие этим АЧХ параметры фильтров на операционных усилителях (ОУ). Совокупность схем масштабирования-смещения, фильтров и аналогово-цифровых преобразователей (АЦП) образует в МИМ субмодуль измерения и преобразования (СИП).

Реализация встраиваемых алгоритмов и опрос всех измерителей в модуле возлагаются на микроконтроллер (МК) STM32F407. Встроенные периферийные модули контроллера (SPI, UART, I2C, SWD, SPORT) соединены с цифровыми измерителями и АЦП, входящими в состав БИ+СИП.

В состав блока вычислителей и периферии (БВП), в который входит микроконтроллер, включен и модуль GPS/GNSS с внешней выносной антенной.

Для взаимодействия с оборудованием летающих лабораторий, штатным пилотажно-навигационным оборудованием, системами сбора данных и вычислителем верхнего уровня модуль содержит разработанный БИШПНО, в состав которого входит ПЛИС с реализованным на ней последовательным каналом информационного обмена по ГОСТ 18977-79 (ARINC-429) [2]. В БИШПНО также входит два дополнительных интерфейса RS-232 и RS-485 для проведения комплексных измерений на земле.
