Пожаротушение в зданиях повышенной этажности (стр. 14 )

Если весь объём спасательных работ выполняется одним техническим средством, то его величина может быть представлена в виде выражения:

                                               (3.1)

где N(1) - количество технических средств, равное единице;

  ?(1) - время выполнения имеющегося объёма работ по спасанию людей с помощью одного технического средства.

Интервал времени с момента возникновения пожара до момента достижения критических значений опасных факторов пожара в зоне нахождения людей в здании является допустимым временем ?доп.

Указанное время за вычетом времени сосредоточения технического средства (?соср) представляет собой требуемое время (?тр) проведения спасательных работ (рис. 3.3):

                               ?тр= ?доп - ?соср                                        (3.2)

Время ?соср может быть представлено как некоторая средняя величина между временем прибытия первого ?пр (1) и последнего ?пр (n) технических средств спасания.

Зависимость времени окончания работ по спасанию от количества привлечённых технических средств с учётом времени их сосредоточения выражается формулой

                                                                       (3.3)

где N - количество технических средств, привлекаемых на пожар.

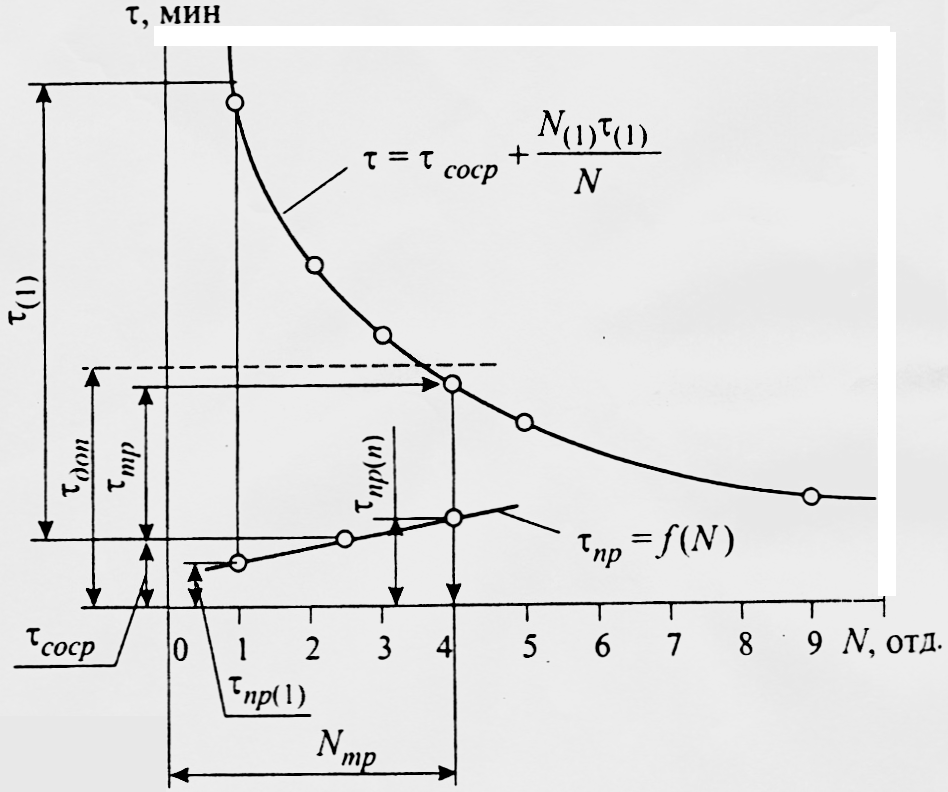

Рис. 3.3. Зависимости между основными параметрами ведения спасательных работ

Условием успешного выполнения работ по спасанию людей является выражение:

                                       ?доп ? ?соср+ ?тр                                (3.4)

Для области успешного завершения работ по спасанию (рис. 3.3) выражение [3.3] может быть представлено в виде:

                                       ?доп ?                                (3.5)

Таким образом, требуемое количество технических средств может быть определено как отношение между величинами ?(1) и ?(тр).

Изложенное выше представляет собой теоретическую основу расчёта сил и средств для проведения спасательных работ при пожаре в зданиях.

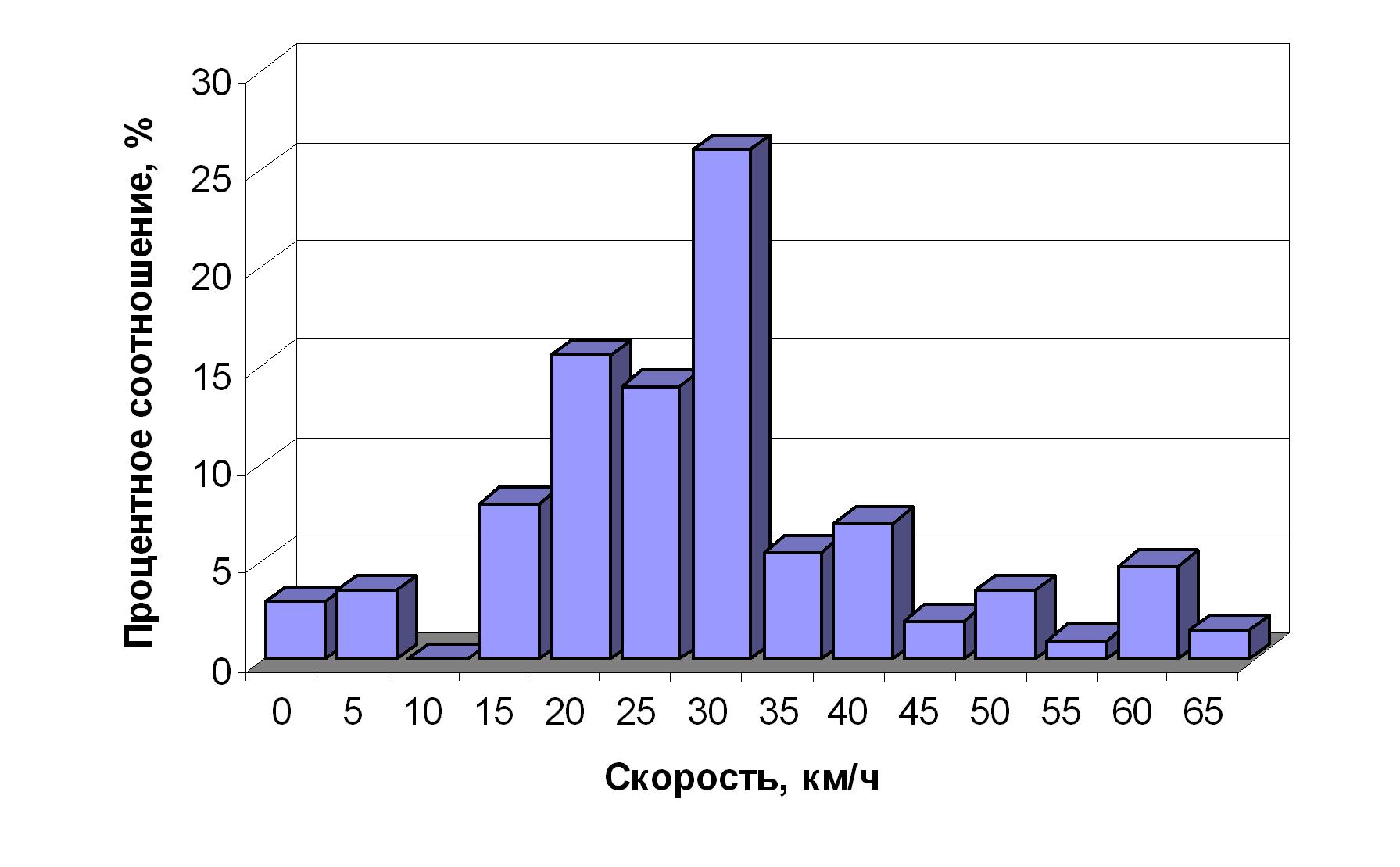

Рис. 3.4. Результаты обработки параметра «Скорость следования автолестницы к месту вызова (пожара)»

Таблица 3.2

Перечень временных параметров спасания людей при помощи АЛ-30

№ п/п	Параметр	Условное обозначение	Значение
1	Скорость следования АЛ, м/мин	Vсл	511
2	Время выбора места установки АЛ, мин	?вм	0,51
3	Время установки на опоры, мин	?уо	0,68
4	Время разворота колен к месту спасания, мин	?рм	0,58
5	Скорость выдвигания колен к месту спасания, м/мин	Vвыд	29,0
6	Скорость подъема звена страховки (2 чел), м/мин	Vп зв	20,4
7	Время установки приставной лестницы, мин	?упл	0,30
8	Время задержки первого человека при входе на АЛ, мин	?зад	0,14
9	Пропускная способность АЛ, чел. м/мин	П	18,0
10	Время снятия приставной лестницы, мин	?спл	0,26
11	Скорость сдвигания колен АЛ, м/мин	Vсдв	36,0
12	Время разворота колен для приведения в транспортабельное состояние, мин	?рк	0,58
13	Время подъёма опор, мин	?по	0,61
14	Время крепления приставной лестницы, мин	?кпл	0,39
15	Скорость передислокации, м/мин	Vп	57,0

Таблица 3.3

Перечень временных параметров спасания людей при помощи АКП

№ п/п	Параметр	Условное обозначение	Значение
1.	Скорость следования АКП к месту вызова (пожара), км/ч	Vсл	24,3±3,0
2.	Скорость передислокации АКП на новую позицию, м/мин	Vп	48,4±12,8
3.	Скорость выдвигания колен к месту спасания, м/мин	Vвыд	7,8±0,6
4.	Скорость опускания люльки со спасаемыми на землю, м/мин	Vсдв	9,8±0,8
5.	Время выбора места установки АКП, с	?вм	43±9
6.	Время установки опор, с	?уо	93±9
7.	Время подъёма опор, с	?по	71±8
8.	Время перемещения пожарного в люльку АКП, с	?ппвх	16±3
9.	Время входа группы спасаемых в люльку АКП, с	?грвх	27±3
10.	Время выхода группы спасаемых из люльки, с	?грвых	17±2
11.	Время сдвигания колен АКП в транспортабельное состояние, с	?сдв	114±14
12.	Время выхода пожарного из люльки АКП, с	?ппвых	7±1

Таблица 3.4

Перечень временных параметров спасания людей при помощи АЛ(Л)

№ п/п	Параметр	Условное обозначение	Значение
1.	Скорость следования АЛ(Л) к месту вызова (пожара), км/ч	Vсл	33,2±11,2
2.	Скорость передислокации АЛ(Л) на новую позицию, м/мин	Vп	55,9±22,5
3.	Скорость выдвигания колен к месту спасания, м/мин	Vвыд	20,9±2,7
4.	Скорость сдвигания колен АЛ(Л), м/мин	Vсдв	88,2±23.5
5.	Скорость спуска лифта АЛ(Л) со спасаемыми, м/мин	Vспл	32,0±3,8
6.	Время выбора места установки АЛ(Л), с	?вм	85±20
7.	Время установки опор АЛ(Л), с	?уо	69±26
8.	Время подъема опор АЛ(Л), с	?по	45±7
9.	Время перемещения пожарного в лифт АЛ(Л), с	?упрвх	36±11
10.	Время входа в лифт АЛ(Л) группы спасаемых, с	?грвх	41±9
11.	Время выхода из лифта АЛ(Л) группы спасаемых, с	?грвых	18±3
12.	Время выхода пожарного из лифта АЛ(Л), с	?упрвых	19±9

4. ТУШЕНИЕ ПОЖАРОВ ВЗДАНИЯХ ПОВЫШЕННОЙ ЭТАЖНОСТИ ПЕРЕДВИЖНЫМИ СРЕДСТВАМИ

4.1. Оперативно-тактическая характеристика зданий повышенной этажности

Гражданские здания повышенной этажности (ЗПЭ) имеют конструкции из негорючих материалов с большими пределами огнестойкости. По своему планировочному решению жилые и общественные здания могут быть одно - и многосекционными. Конструктивное и объёмно-планировочное решение этих зданий и лестнично-лифтовых узлов в них обеспечивает незадымляемость путей эвакуации людей при пожарах, пропускную способность лестничных клеток и коридоров для эвакуации людей и работы по тушению пожаров.

Незадымляемость лестничных клеток создаётся подпором воздуха в них или устройством поэтажных выходов из них через наружную открытую зону по балконам или лоджиям на этажи зданий. В многосекционных зданиях для эвакуации людей предусматривают переходы из квартиры в квартиру по балконам в другую секцию, по пожарным лестницам, соединяющим балконы, начиная с 5-го этажа и выше или через наружную эвакуационную лестницу, расположенную в торце здания.

В зданиях повышенной этажности устраивают инженерные системы для обеспечения условий успешной эвакуации людей и тушения пожаров. К ним относятся системы подпора воздуха в лестничных клетках, пуск которых осуществляется автоматически с помощью датчиков и дистанционно от кнопок, установленных на каждом этаже у пожарных кранов. В жилых и общественных зданиях предусматривают системы удаления дыма из коридоров каждого этажа. Открывание их клапанов и пуск вентиляторов осуществляются автоматически и дистанционно из шкафов пожарных кранов. В ранее построенных зданиях существуют системы удаления дыма из лифтовых шахт и лестничных клеток.
