Пожаротушение в зданиях повышенной этажности (стр. 21 )

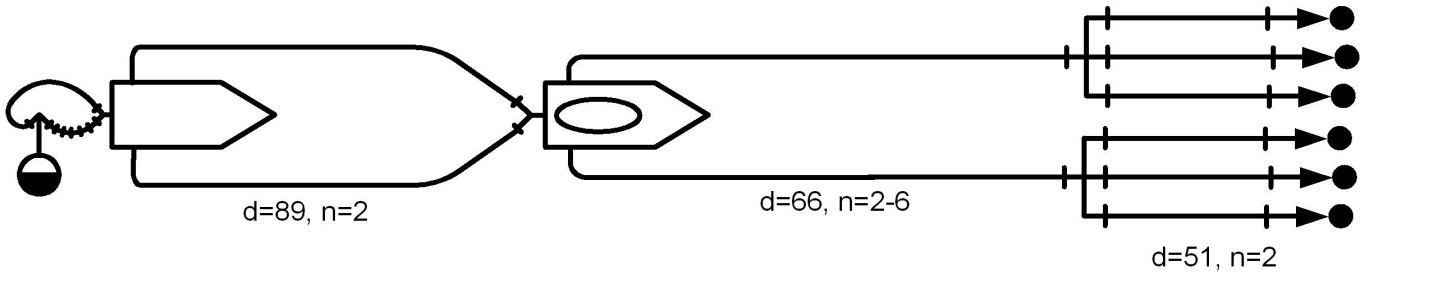

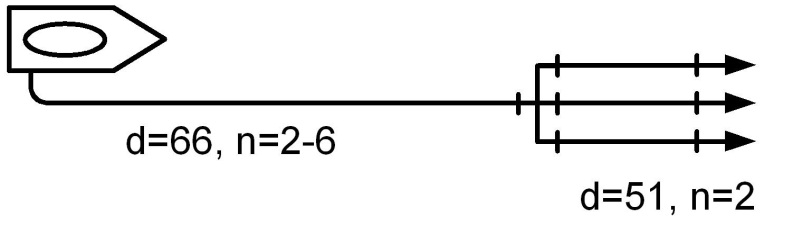

В верхней части ячейки указан требуемый напор на автомобиле на водоисточнике, в нижней части - на головном автомобиле. Первое разветвление устанавливается у здания, второе - на этаже. Подачу раствора пенообразователя по рукавам d = 66 мм в схемах 4 и 5 следует производить в исключительных случаях, т. к. напор насосов превышает допустимый.

Рабочие линии при подаче стволов в верхнюю зону зданий повышенной этажности присоединяют к разветвлениям, которые устанавливают у зданий, а также на горящем этаже или нижерасположенном. От пожарных автомобилей, установленных у зданий, подают не более двух рабочих линий, а один патрубок всегда оставляют свободным для выпуска воды из рукавных линий при их уборке. При расположении разветвлений в верхних этажах, на этой же магистральной линии у здания устанавливают второе разветвление для спуска воды или для этих целей оставляют свободным один напорный патрубок пожарных насосов.

Воду в верхние этажи подают пожарными машинами по сухотрубам с последующей подачей стволов через внутренние пожарные краны.

Для оказания помощи РТП на все здания повышенной этажности разрабатывают карточки, а на гостиницы и административные здания — планы тушения пожаров, в которых указывают: порядок приведения в действие системы дымоудаления, наличие и расположение незадымляемых лестничных клеток, межквартирных переходов, лифтов для подъёма пожарных, характеристику внутреннего противопожарного водопровода, порядок включения насосов-повысителей, расположение внутренних пожарных кранов, диаметр и вид соединительных головок, наличие и места подключения рукавных линий к сухотрубам; возможные места установки подъёмной техники, порядок эвакуации людей из этажей, превышающих длину лестниц и автоподъёмников; расчёт количества разведывательно-спасательных групп; наиболее целесообразные схемы развёртывания сил и средств; наличие систем управления эвакуацией и др.

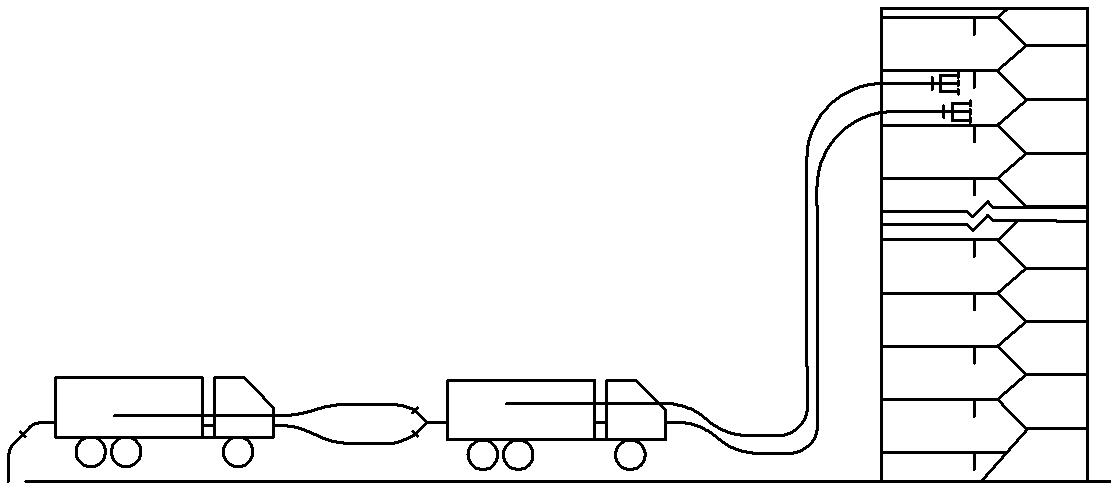

Рис. 4.2. Схема подачи стволов в здание повышенной этажности (1 вариант)

Рис. 4.3. Схема подачи стволов в здание повышенной этажности (2 вариант)

4.6. Методика расчёта времени введения сил и средств

Продолжительность развёртывания сил и средств для дальнейшего применения на пожаре является функцией множества различных постоянных и переменных факторов, что обуславливает трудность разработки его аналитических зависимостей.

В общем виде продолжительность развертывания можно описать моделью:

?б. р. = f (Nл. с., Nа, P, L, M, Bг, Вс, t0, hэ, ?, П, Nэ, hс, Y, O)+?;                (4.20)

где:

Nл. с. - численность расчёта на пожарном автомобиле;

Nа, Р - количество используемого пожарно-технического вооружения и его масса соответственно;

L -  длина рукавной линии;

M - участок, местности, где проводится развёртывание;

Вг - время года;

Вс - время суток;

t° - температура окружающей среды;

hc - глубина снега;

? - угол уклона местности;

П - вид пожарной машины;

Nэ, hэ - количество и высота этажа соответственно;

Y - условия развёртывания (задымленность);

О - обученность личного состава;

? - случайная компонента, учитывающая влияние неучтённых факторов.

Постоянными факторами являются: Nл. с., Nа, Р, Nэ, hэ

Переменными факторами - М, Вг, Вс, t0, ?, П, Y, О, ?

Как показывает практика, а эксперименты подтверждают, что основное влияние на продолжительность развёртывания оказывают влияние количество пожарных, проводящих его, количество и масса используемого пожарно-технического вооружения (ПТВ), а также расстояние, на которое оно перемещается.

Это позволяет сделать некоторые упрощения математической модели для определения продолжительности развёртывания.

Развёртывание подразделений может производиться как с установкой автомобиля на водоисточник, так и без установки, как с возвратом пожарных к пожарному автомобилю за недостающим пожарно-техническим вооружением, так и без него. Пожарные могут работать как без защиты органов дыхания, так и с защитой их индивидуальными средствами.

В случае проведения развёртывания одновременно на горизонтальном участке местности и в этажи здания может быть два варианта:

развёртывание по горизонтали и в этажи здания выполняет один и тот же личный состав, в этом случае общее время развёртывания будет равно сумме времени развёртывания по горизонтали и в этажах здания;

развёртывание по горизонтали и в этажи здания выполняют различные пожарные расчёты, в этом случае общее время развёртывания принимается по максимальному времени одной из групп.

Формула для определения времени (с) развёртывания на участке местности имеет вид:

?б. р.=k(0,32?L(?1+?2 ?3)+?в)                                (4.21)

Развёртывание подразделений в этажах зданий и на высоту осуществляется различными способами. Основные из них: подъём напорной рукавной линии с помощью спасательной верёвки; опускание напорных пожарных рукавов, поднятых на требуемую высоту пожарными; прокладка напорных рукавных линий по маршам лестничной клетки и пожарным лестницам. При этом основное влияние на продолжительность развёртывания в этажи зданий будет оказывать высота подъёма и количество пожарных, участвующих в нём.

Время развёртывания в этажах здания (от лестничной площадки первого этажа до лестничной площадки установки пожарно-технического вооружения) определяется следующими формулами:

при подъёме напорной рукавной линии с помощью спасательной верёвки:

?б. р.=k(4,5 ?3 hэ (Nэ-1))                                (4.22)

при прокладке напорной рукавной линии опусканием рукавов вниз:

?б. р.=k(4,4 ?3 hэ (Nэ-1))                                (4.23)

при прокладке напорной рукавной линии по маршам лестничной клетки:

?б. р.=k(4,1? hэ (Nэ-1) (0,5?1+?2 ?3))                        (4.24)

где: ?в - среднее время установки пожарной машины на водоисточник, с;

?1, ?2 - коэффициенты, учитывающие долю расстояния, преодолеваемую пожарными без ПТВ и с ПТВ соответственно;

?3 - коэффициент, учитывающий влияние массы пожарно-технического вооружения;

hэ - высота этажа, м;

А - коэффициент, учитывающий, сколько раз в среднем пожарный преодолевает расстояние от пожарной машины до позиции ствола;

k - коэффициент, учитывающий влияние неучтённых факторов;

L - длина рукавной линии, м;

Nэ - количество этажей.

Время установки пожарного автомобиля на водоисточник определяется по табл. 4.8 в зависимости от вида водоисточника и численности расчёта на пожарном автомобиле (время установки учитывается только в том случае, когда установку пожарного автомобиля на водоисточник и прокладку рукавных линий производит один и тот же личный состав).

Таблица 4.8

Время установки пожарного автомобиля на водоисточник (?в), с

Водоисточник	Пожарный расчёт, чел.
1	2	3	Более 3-х
Пожарный гидрант Открытый водоисточник	70 52	35 26	23 18	15 18

Коэффициент, учитывающий влияние массы пожарно-технического вооружения на время развёртывания, определяется по табл. 4.9.

Таблица 4.9

Значение коэффициента ?3

Масса ПТВ, кг	0	0?5	5?10	10?15	15?20	20?25	25?30	30?35	35?40
?3	1,0	1,05	1,1	1,2	1,26	1,37	1,42	1,47	1,52

Масса пожарно-технического вооружения определяется по справочнику или другим источникам.

Коэффициенты, учитывающие долю расстояния, преодолеваемую пожарными без пожарно-технического вооружения и с пожарно-техническим вооружением, определяется по формулам:

                               (4.25)

Коэффициент А, учитывающий, сколько раз в среднем пожарный преодолевает расстояние от пожарной машины до позиции ствола, зависит от расстояния и количества участвующих в развёртывании пожарных.

Математические зависимости для определения коэффициента А имеют следующий вид:

при перемещении пожарных без защиты органов дыхания:

                               (4.26)

при перемещении пожарных с использованием индивидуальных средств защиты органов дыхания:

                       (4.27)

где: lзв - возможность одного звена газодымозащитников по прокладке напорных пожарных рукавов, м (табл. 4.10);

Nзв - количество звеньев газодымозащитников, производящих развёртывание, шт;

Nл. с. - численность пожарного расчёта на автомобиле, чел.

Таблица 4.10
