Место ввода, в ректификационную колонну нагретого перегоняемого сырья называют питательной (эвапорационной) секцией или зоной. Здесь осуществляется однократное испарение. Часть колонны, расположенная выше питательной секции, служит для ректификации парового потока и называется концентрационной (укрепляющей), а другая — нижняя часть в которой осуществляется ректификация жидкого потока, — отгонной, или исчерпывающей, секциями.
Различают простые и сложные колонны.
Простые колонны обеспечивают разделение исходной смеси (сырья) на два продукта: ректификат (дистиллят), выводимый с верха колонны в парообразном состоянии, и остаток — нижний жидкий продукт ректификации.
Сложные ректификационные колонны разделяют исходную смесь более чем на два продукта. Различают сложные колонны с отбором дополнительных фракций непосредственно из колонны в виде боковых погонов и колонны, у которых дополнительные продукты отбирают из специальных колонн, именуемых отпарными колоннами или стриппингами. Последний тип колонн нашел широкое применение на установках первичной перегонки нефти.
Для разделения бинарных или многокомпонентных смесей на 2 компонента достаточно одной простой колонны (если не предъявляются сверхвысокие требования к чистоте продукта). Для разделения же многокомпонентных непрерывных или дискретных смесей на более чем 2 компонента (фракции) может применяться одна сложная колонна либо система простых или сложных колонн, соединенных между собой в определенной последовательности прямыми или обратными паровыми или (и) жидкими потоками. Выбор конкретной схемы и рабочих параметров процессов перегонки определяется технико-экономическими и технологическими расчетами с учетом заданных требований по ассортименту и четкости разделения, термостабильности сырья и продуктов, возможности использования доступных и дешевых xладагентов, теплоносителей и т. п.
Неполные колонны – колонны не имеющие концентрационной или отгонной частей.
Четкость погоноразделения (четкость ректификации) — основной показатель эффективности работы ректификационных колонн - характеризует ее разделительную способность. Она может быть выражена в случае бинарных смесей концентрацией целевого компонента в продукте. Применительно к ректификации нефтяных смесей она обычно характеризуется групповой чистотой отбираемых фракций, то есть долей компонентов, выкипающих по кривой ИТК до заданной температурной границы деления смеси в отобранных фракциях (дистиллятах или остатке), а также отбором фракций от потенциала. Как косвенный показатель четкости (чистоты) разделения на практике часто используют такую характеристику как налегание температур кипения соседних фракций в продукте (разницу температур начала кипения одного продукта и конца кипения предыдущего продукта). В промышленной практике обычно не предъявляют сверхвысоких требований по отношению к четкости погоноразделения, поскольку для получения сверхчистых компонентов или сверх узких фракций потребуются соответственно сверхбольшие капитальные и эксплуатационные затраты. В нефтепереработке, например, в качестве критерия достаточно высокой разделительной способности колонн перегонки нефти на топливные фракции считается налегание температур кипения соседних фракций в пределах 10...30°С.
Вопросы:
1. Что представляют собой кубовые установки для постепенной перегонки нефти?
2. Что является основой ректификации?
3. Основной показатель эффективности работы ректификационных колонн?
Рекомендуемая литература:
1 Основная литература
1 Промышленный катализ. Под ред проф . М.: Калвис. 2005. – 136с.
2 Крекинг нефтяных фракций на цеолитсодержащих катализаторах. Под. ред. . М., Химия, 2002
3 Технология переработки нефти и газа. Крекинг нефтяного сырья и переработка углеводородных газов (ч. 2). М., Химия, 2010
4 , , Технология переработки нефти, газа и ТГИ.–С.-П.: Недра, 2009.– 832 с. (Глава 2– Основы химмотологии моторных топлив и смазочных масел, с. 43–104).
5 Горючее, смазочные материалы: Энциклопедический толковый словарь-справочник/ Под ред. .–М.: Техинформ, 2007.–736 с.
6 Нефть и нефтепродукты: Энциклопедия международных стандартов.–М.: Протектор, 2006.–1040 с.
7 Экология переработки углеводородных систем.–М.: Химия, 2002.–608 с.
2 Дополнительная литература
1 , Технология переработки нефти.–Ч. 2. Деструктивные процессы.–М.: Колос, 2007.–334 с.
2 Технология переработки природных энергоносителей.–М.: Химия Колос.2005 – 456 с.
3 , . Руководство к лабораторным занятиям. Л: Химия, 2000.-240с
Лекция 13. Характеристика процессов коксования и пекования нефтяных остатков; особенности процесса пиролиза. (1ч)
План:
1. Коксование
2. Пекование
Коксование — одна из наиболее жестких форм термического крекинга нефтяных остатков с целью получения дополнительного количества светлых нефтепродуктов, нефтяного кокса и углубления переработки нефти: получают кокса, который затем превращают в низкокалорийный газ, после сжигания которого получают электроэнергию. Коксование осуществляют в жидкой фазе при низком давлении и температуре 480—560 °С.
Процесс проводят 1. в коксовых кубах периодическим методом; 2. на установках УЗК – подача сырья и газов получение жидких продуктов непрерывно, выгрузка кокса – периодически. Основное целевое назначение УЗК – производство крупно-кускового нефтяного кокса; и 3. на установках непрерывного действия в кипящем слое кокса.
В промышленных условиях в качестве конечного продукта образуется твердое углеродистое вещество — кокс. Основная его масса представлена карбоидами, но в процессе образования в коксе могут частично оставаться непревращенные продукты менее глубокого уплотнения — карбены, асфальтены и даже наиболее тяжелые углеводороды. Кокс может являться целевым продуктом, и в этом случае стремятся получить его максимальный выход (коксование). В других случаях образование кокса нежелательно.

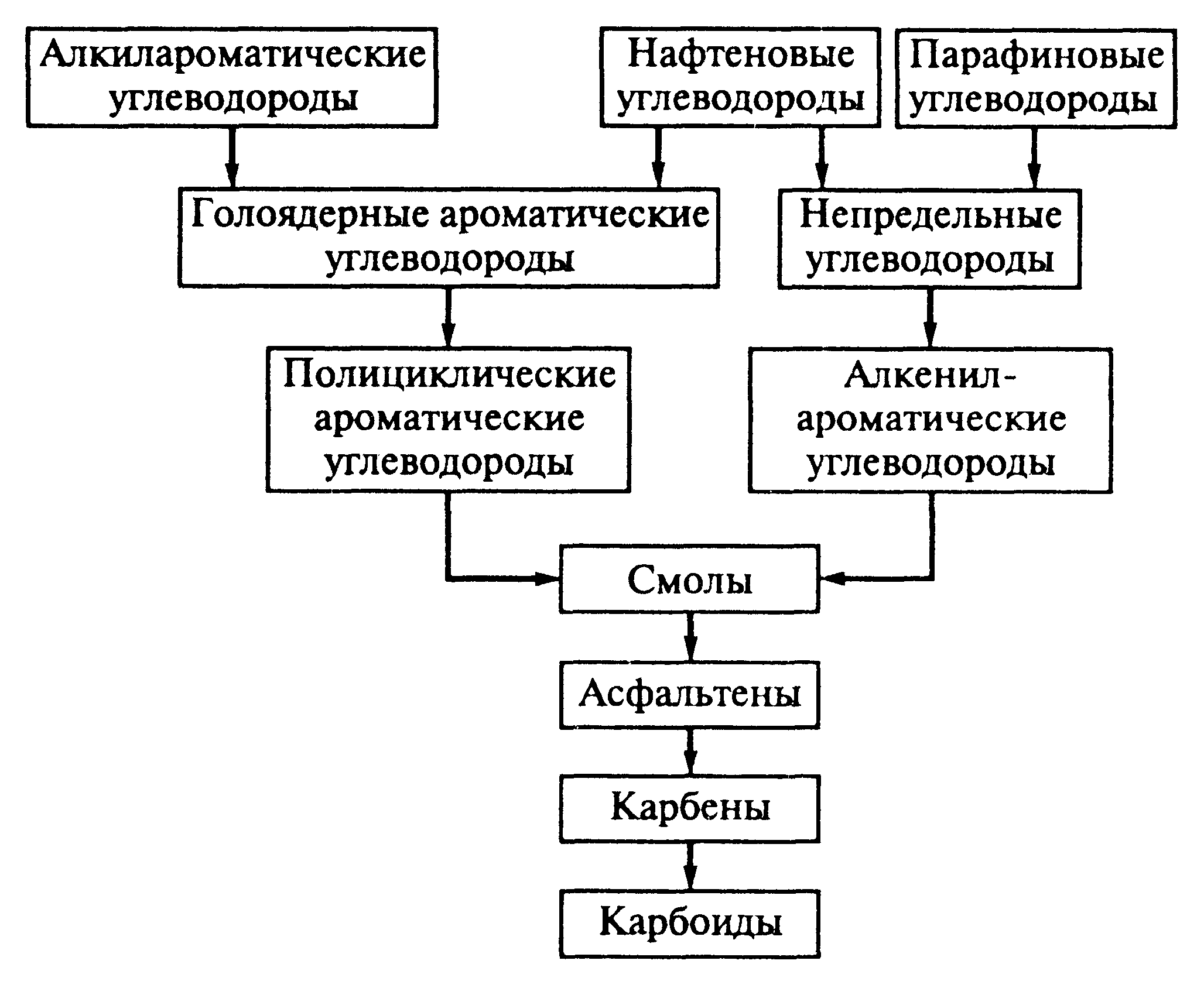

Начало образования продуктов уплотнения зависит от состава исходного сырья и режима крекинга. Сырье, содержащее парафиновые и алкилароматические углеводороды, претерпевает вначале разложение, подготавливающее материал для последующих реакций уплотнения; таким материалом являются голоядерные ароматические и непредельные углеводороды. Образование продуктов уплотнения происходит по радикально-цепному механизму через алкильные и бензильные радикалы. Последовательность и тип образующихся продуктов уплотнения ясны из схемы, приведенной на рис. 42.
Каждый последующий продукт уплотнения обладает все более высокими молекулярной массой и степенью ароматичности, а также уменьшающейся растворимостью. Карбоиды нерастворимы в горячем бензоле; карбены растворимы в бензоле, но нерастворимы в сероуглероде и хлороформе; асфальтены растворимы во всех этих растворителях, но осаждаются легкими парафинами.
На характер изменения температурного режима по высоте и сечению камеры оказывает влияние эндотермичность суммарного процесса термолиза, испарения жидких продуктов процесса на 20 – 25 % масс., а также потери теплоты в окружающую среду. Это обстоятельство обусловливает непостоянство качества продуктов коксования по времени, в том числе кокса по высоте камеры. Так, верхний слой кокса характеризуется высокой пористостью, низкой механической прочностью и высоким содержанием летучих веществ (т. е. кокс недококсован). Установлено, что наиболее прочный кокс с низким содержанием летучих находится в середине по высоте камеры.
В модернизированных крупнотоннажных УЗК (типа 21-10/1500) для создания условий, гарантирующих получение электродного кокса стабильного качества, предусмотрен подвод дополнительной теплоты в коксовые камеры в виде паров тяжелого газойля коксования. Для этой цели часть тяжелого газойля, отбираемого из аккумулятора, после нагрева в специальных змеевиках печи до температуры 520 °С подают в камеры вместе со вторичным сырьем. Подача перегретого тяжелого газойля в камеры продолжается и после прекращения подачи сырья в течение 6 ч.
Пекование - процесс термоконденсации нефтяных остатков с получением пеков по технологическим условиям проведения во многом подобен термическому крекингу и висбрекингу, но отличается пониженной температурой (360 – 420оС) и давлением (0,1 – 0,5 МПа), а по продолжительности термолиза (0,5 – 10 ч) и аппаратурному оформлению – замедленному коксованию.
Пекование – термолиз тяжелого дистиллятного или остаточного сырья, проводимый при низком давлении, умеренной температуре, длительном времени реакции. Помимо целевого продукта – пека – образуются газы и керосино - газойлевые фракции. Процесс часто проводят на установках термического крекинга или коксования.
Пек представляет собой битуминозный материал черного или бурого цвета с блестящим раковистым изломом. При нормальных условиях – обычно твердое вещество, а при нагревании выше температуры размягчения переходит в вязко-текучее состояние.
Вопросы:
1. Что такое коксование?
2. Последовательность и тип образующихся продуктов уплотнения?
3. Что представляет собой пек?
Рекомендуемая литература:
1 Основная литература
1 Промышленный катализ. Под ред проф . М.: Калвис. 2005. – 136с.
2 Крекинг нефтяных фракций на цеолитсодержащих катализаторах. Под. ред. . М., Химия, 2002
3 Технология переработки нефти и газа. Крекинг нефтяного сырья и переработка углеводородных газов (ч. 2). М., Химия, 2010
4 , , Технология переработки нефти, газа и ТГИ.–С.-П.: Недра, 2009.– 832 с. (Глава 2– Основы химмотологии моторных топлив и смазочных масел, с. 43–104).
5 Горючее, смазочные материалы: Энциклопедический толковый словарь-справочник/ Под ред. .–М.: Техинформ, 2007.–736 с.
6 Нефть и нефтепродукты: Энциклопедия международных стандартов.–М.: Протектор, 2006.–1040 с.
7 Экология переработки углеводородных систем.–М.: Химия, 2002.–608 с.
2 Дополнительная литература
1 , Технология переработки нефти.–Ч. 2. Деструктивные процессы.–М.: Колос, 2007.–334 с.
2 Технология переработки природных энергоносителей.–М.: Химия Колос.2005 – 456 с.
3 , . Руководство к лабораторным занятиям. Л: Химия, 2000.-240с
Лекция 14. Характеристика процессов термического крекинга под давлением и висбрекинга тяжелого сырья. (1ч)
|
