16. Основные принципы поточной организации монтажных работ.

Возвед зд и сооруж поточным м явл наиб соврем и прогрессивной формой организ строит-ва. Организ строит произ-а поточными м - и меет ряд отлич особ-й и хар-я след-и осн принц:строящиеся зд или сооруж (или группы зд и сооруж) раздел на захватки;весь подлежащий выполнению комплекс стр-монт  работ делят на отдельные циклы работ. В каждый цикл работ вкл все те работы, кот могут вып без нарушения треб технологии и техн безоп;работы ведутся комплексными или специализ-ми бригадами пост состава, послед-о и без простоев переходящими с захватки на захватку и вып-и на кажд захватке один и тот же цикл работ, одними и теми же методами с прим одинак машин, инструм;кажд цикл работ на кажд захватке при ритмичном потоке вып в течение одного и того же отрезка времени. Послед метод предусм, что при возвед отдельного здания бригада рабочих вып каждую след работу только после оконч предыдущей. Сле­д-о, общая продолжит строит-а зд равна сумме продолжит-ей производства отдельных ви­дов работ, т. е. в данном случае потреб незначит-я численность персонала, раб-го на одном объекте. В слу­чае, когда ряд однотипных зд будут строить одно за дру­гим, каждое след зд — только после оконч пре­дыд, то единая бригада рабочих будет возводить эти зд послед-о, переходя с одного заверш объ­екта на след. Паралл метод предусм одновр вы­п ряда работ на отдельном зд или возведение не­ск однотипных зд. На кажд из рассм-х объектов будет работать самост бригада. В идеале все бригады одновременно приступят к работе и в одно время за­кончат возвед зд. При парал м-е общая прод-сть возвед отдельного зд равна вре­мени вып всех работ, но при этом в m раз (колич-о таких работ и бригад рабочих) возрастет потребность в ра­б для одновр работы. При строит зд поточным методом технологический процесс, связанный с возвед кажд из них, подраздел на составляющих однородных и разнородных процессов. Основные однородные процессы, например рытье котл под фунд и возвед подвальных этажей, кладка фундаментов и стен зданий и др., на всех m объектах выполняются последовательно. Все разнородные, а также и некот однородные процессы (санитарно-техническое обустройство, отделка зданий и т. п.) вып параллельно на всех или нескольких объектах.

17. Стройгенплан монтажной площадки. Осн-ем для разраб стройгенплана служит генплан строящегося зд, сооруж или комплекса. Различ общеплощадочный стройгенплан, охват-й территорию всей стр площадки (микрорайона, строящегося предпр-я), и объектный, вкл только террит, необх для возвед отдельного зд или одного объекта строящегося комплекса.

Общеплощ-ый сгп вх в состав ПОС и предстсобой план строит-ва всего комплекса объектов и размещ-я на строит площадке врем зд и сооруж, пост и врем коммуник и разраб-ся проектной орг-ей для генер подрядчика. Общеплощад сгп  может проектир-ся для подгот-го и основного периодов строит-ва и, как вариант, для осн-го периода строит-ва с выделением объектов, сооружаемых в подготов период. Его вып в том же масштабе, что и генплан, и приводят на нем экспликацию пост и врем зд. Объектный сгп вхт составной частью в ППР, разраб со значит большей степенью детализации, проектир-я самой строит организацией. На объект сгп  уточняют и детализируют решения, принятые на площадочном сгп. Объект сгп может разраб для неск стадий строит-ва:подгот-ой, произв-а работ «нул ц», на монт цикл, отдел и кров работы.  На сгп должен быть нанесен в масштабе контур возвод зд и всех сущ и проектир на данной площадке сооруж. Должны быть показаны сущ и проектир сети и коммуник, на сгп размещ склад конструкций, при необх площадку укрупнит сборки. Для подвозки матер и констр на склад исп сущ дороги, временные проезды, указаны стоянки и пути движ самох мех-в и кранов, подкрановые пути под башенные краны, указаны опасные зоны при монтаже констр-й. ,показаны осн электромагистрали для освещения строит площадки, освещ зоны производства работ, силовой кабель для подкл монтажного крана, места врезки в электросеть объектов бытового городка. Для организ произв-а работ на стр пло должны быть предусмотрены складские помещ для хранения матер, оборуд, инстр, должны запроектирвоаны бытовые временные помещения. Осн правила проектир сгп:1. Решения, принятые на стройгенплане, должны быть увязаны с генпланом, со всеми разделами ПОС (ППР).2. Принятые обозначения должны соотв действ  нормативным док-м.3. Все объекты стройгенплана должны быть наиболее рационально размещены на площадке, отведенной под строит-о.4. Должна быть предусмотрена рац-ая организация грузовых и людских потоков.

5. Врем зд и установки расп на территории, не предназначенной под застройку до окончания строит-а. 7. Для врем зд следует исп сборно-разборные инвентарные передвижные вагончики и контейнеры.8. Должны быть гарантированы противоп безопасность.

18. Техника безопасности при монтаже.1. Запрещается вытаскивать или отрывать с пом грузоподъемных кранов констр-ии зд, засыпанные грунтом, защемленные строит-ми констр-ми и др грузами.2. Запреща строповка и перемещ груза при наклонном полож канатов грузового полиспаста, в т. ч. подтаскивание груза волоком с помощью крюка или изменением положения стрелы.3. Нельзя производить строповку груза, наход в неустойчивом положении.4. Для подъема, перемещения, опускания краном констр-ий зд необх исп инвент грузозахватные приспособл.4. Перед подъемом констр зд необх проверить прав-ь строповки груза и исправность действия тормозов путем предвар подъема груза на высоту 20-30 см.5. При подъеме груза его масса не должна прев величины грузоподъемности крана на данном вылете стрелы. 6. Угол между ветвями стропов в месте прикрепления их к крюку крана должен быть не более 90°7. Расст между грузом, перемещ краном и наиболее выступающими частями зд, соор, штабелями матер-в и др предметами должно быть по гориз – не менее 1м, по вертик – не менее 0,5м, а там где могут нах люди – не менее 2,3м.8. Перемещ людей на грузе, грузозахватном приспособлении, крюке, стреле и других частях крана категорически запрещ.9. Участки производства монт работ должны быть в темное время суток освещены и иметь уровень освещенности в открытых местах не менее 10 л. к.10. К самост монт работам допускаются лица, достигшие 18 лет, прош медиц освидетельствование и обучение безоп методам работ со сдачей экзамена и получившие удостоверение; имеющие тарифный разряд не ниже 3-го и стаж самост работы не менее 1 года, а также получившие инструктаж с распиской в журнале по тб.

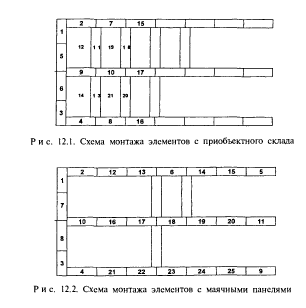

19. Монтаж крупнопанельных зданий. Послед-ть монтажа зд завис от многих факторов:• конструктивных особ зд;• последовательности уст эл-в, рекомендуемой технологич картой;• наличия подкосов, фиксаторов, монтажной оснастки.1. Сх монтажа крупноп-х зд с приобъектногосклада (рис. 12.1). Элементы завозят заранее и размещ в комплекте на этаж в зоне монт крана. При этом  созд наилучшие усл для уст сб эл-в, тк они могут быть поданы под монтаж в любой  последовательности. Сборку ведут по принципу образования замкну - тых ячеек. 1ой создают угловую ячейку или сначала  монтируют элементы лестн клетки. Монтир торцевые маячные панели, затем уст примык панели стен и перегородок с образ-ем замкнутых ячеек, внутри кот монтируют межкомнатные перегородки и сразу  уклад плиты перекр. При таком методе монтажа  треб мин  колич приспособл для врем крепл элементов. 2. Сх монтажа с маячными панелями (рис. 12.2). Это традиц метод монтажа разнотипных жил и общ-ых зданий. При нем упрощается промеж-й  геодезический контроль, искл скученность рабочих на  отдельных участках. Монтаж нач с маячных панелей,

принимаемых в кач опорных. Затем продолж его по принципу замкнутых прямоуг-в, последовательно  монтируют панели нар, внутр, попер и прод стен, лестн площадки и марши в пределах захватки.  В последнюю очередь уст панели перегородок, панели перекр и балконные плиты.

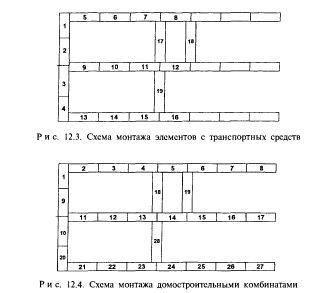

3. Сх мон крупноп зд с трансп средств (рис. 12.3). Работы ведут по часовому графику  монтажа, увязанному с графиком доставки сб элементов. В

монт зоне созд только небол запас  малотиражных элементов. Повыш степень исп  монтажного оборуд и ускоряется работа за счет ликвидации предварит разгрузки и складирования. В процессе  монтажа для обеспеч пространственной жесткости образ замкнутые ячейки из однотипных вертик сб элементов - панели торцевые, наружные, внутр-х продольных стен, попер нес стен или стен лестн клеток.4. Сх мон кр зд домостроительными комбинатами (рис. 12.4). Метод осн-ся на повторении одинак монтажных операций, тк  последовательно

выст-я одноименные сб элементы. В результате резко повыш производит труда. Если в течение одной смены на объекте выставл только одноименные элементы,

то упрощается комплектование на заводе партии элементов,

отправляемой на строительную площадку. Жесткие ячейки при

этом не создаются, что повышает потребность в  приспособлениях для врем-го закр элементов.5. Сх с попер несущими стенами (рис. 12.5)  требует первонач уст именно эти стены с тщательной выверкой и контролем соосности панелей. Затем  монтаж вып традиционно-дальние от крана нар-е, внутри ближние к крану панели.

20. Монтаж каркасно-панельных зданий. К-пан дома монтир поярусно. Ярус по высоте равен 2м этажамтк  колонны имеют высоту в 2 этажа. Поэтому с одной стоянки крана уклад эл-ы 2х этажей. Зд монтир по захваткам, по секциям. Монтаж производят по блокам. Каждый блок сост из 6 колонн, балок и плит перекр на 2 этажа. На смонтир-м блоке после оконч сварки вып работы по замонолич стыков и узлов, установке перегородок и панелей нар стен. Монтаж яруса нач с уст-ки колонн на оголовники колонн ранее смонтир-го яруса. Предварит уст и закрепл на перекр один групповой кондуктор на 6 колонн (блок).Далее на консоли колонн уст ригели нижн этажа яруса. След этап - укладка пристенных плит и панелей перекр нижнего этажа на ригели, уст ригелей верхнего этажа яруса. Если положение каркаса правильное, оконч сваривают узлы ригелей и колонн 2ого и 1ого этажей яруса. Плиты и панели перекр обоих этажей сваривают на стальных планках, после чего швы между ними замоноличивают. При монтаже элементов 2 этажа монтажники и сварщики раб с передвижных стремянок, уст на перекрытии. Для устойчивости колонн и всего каркаса здания уст врем диаг связи из уголковой стали. Уст связи, передвиг кондуктор для монтажа след блока из шести колонн. На смонтированном блоке производят окончательную сварку швов колонн. Вентиляц и сан-тех блоки уст после передвиж кондуктора сперва на нижнем, а затем на верхнем этажах.
