Технология возведения здпний (стр. 8 )

31. Монтаж к-ий мн пром зд при исп рамно-шарнирного индикатора. РШИ сост из жесткой опорной рамы, предстй собой пространств  ре­шетчатую констр-ю, регулир индик-й рамы, по­пер и прод связей из стальных труб.
:

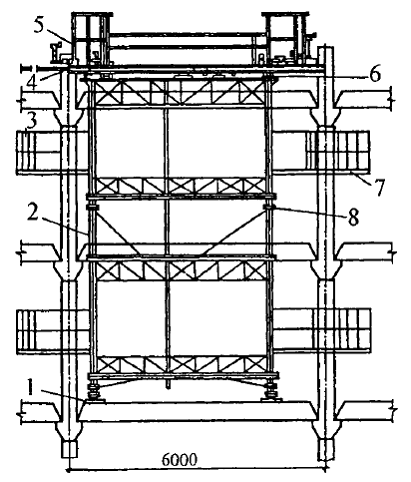

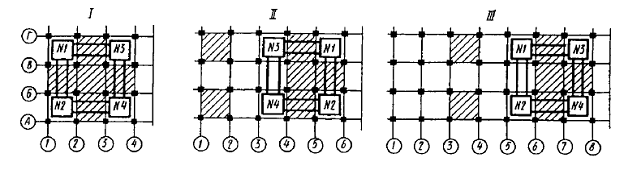

1 — деревянная подкладка; 2 — пространств подмости; 3, 7 — выдвижные поворотные люльки; 4 — шарнирный индикатор; 5 — ог­раждение; 6 — шаровые опоры; 8 — разъемный фланцевый стыкКомплект монт оснащ-я должен вкл не ме­нее 4 РШИ, расп РШИ на зд и переставл с одной по­зиции на др в строго опред порядке, ука­занном в проекте производства работ (рис. 11.4).

При перестановке рши на след позиции их проектное полож опред только с пом прод и попер связей. С одной стоянки РШИ каркас собирают на высоту 2х этажей яруса колонн с соблюд след очередности монтажа элементов:1) уст и свар между собой по высоте ко­лонны; 2) уст и крепят к колоннам по высоте связи;
3) уклад и приваривают к консолям колонн ригели сначала 1ого, затем 2ого этажа яруса; 4) уклад и привар к полкам ригелей межколон­ные плиты 1ого, а затем и 2ого этажа яруса колонн;5) уст сб перегородки, если они преду­см проектом, на 1м этаже в пролетах между РШИ; 6) уклад в пролетах между РШИ плиты перекр-я 1го этажа; 7) уст сб перегна 2 этаже в пролетах между РШИ; 8) уклад в пролетах между РШИ плиты перекр 2го этажа; 9) переставляют на след позиции РШИ, а в освобо­д ячейках монтир недост элементы; 10) вслед за монтажом элем-в каркаса монтируют эле­менты лестниц и лестн марши. РШИ переставляют на др позицию только после обес­п простр раскр-я каркаса и вып-я сварочных работ, предусм-х проектом. После пере­становки РШИ на новую позицию в освободившихся ячейках монтир перекр-я сначала 1го, а затем 2го эта­жей, причем до укладки плит перекр в ячейки предвар подают матер-ы, необх для устр пере­городок.

32. Техн монтажа многоэт пром зд из рамных элементов.

Монтаж многоэтх каркасных промх зданий может быть упрощен при исп в каркасе П-, Н-или Ш-образных рам. Это пространственные элементы, имеющие 2...3 стойки, ригели между ними и консоли у ригеля. При таком решении эл-в каркаса значит уменьш число стыков и монтажных элементов. Рама - плоская или пространственная геометрически неизменяемая стержневая сист, элементы которой (стойки и ригели) во всех или некоторых узлах жёстко соединены между собой. Прим в качестве нес конструкций в зд, инж сооруж. Рамные покрытия - категория рамных конструкций для пролётов 40-150 м для спец большепролётных пром зданий. Рамы пром здпролетом до 60 м с ригелями весом до 80 г можно монтировать как со сборкой покрытия в проектном положении, так и с предварительной сборкой ригелей внизу. При монт со сборкой в проектном положении на путях баш крана уст подвижную пространственную опору из 2х рам. Стойки опоры уст на спец башмаки для передвижки по путям баш крана. Временная опора позвмонтировать рамы в проектном полож из 2х или 3х элементов каждая в зависимости отгрузоподъемности крана. При монтаже по второму способу сборку и клепку ригелей попер рам произв на спец стеллажах, непосред у места подъема. После подъема собранного ригеля стеллажи переносят к месту сборки следующего. Ригель подним двумя мачтами грузоподъемностью 45-50 г каждая или неск кранами. При подъеме ригелей мачтами внизу одновременно производят сборку и клепку трех-четырех ригелей. Мачты устанавливают одна за другой на расстоянии, позвол полностью собирать и заклепать три средние элемента ригеля. Крайние элементы ригеля собирают в стороне и после установки мачт передвигают в проектное положение. Стыки заклепывают до подъема.

33. Монтаж зд методом подъема перекрытий. Метод подъема пер облад след дост: возв зд любой формы в плане, а также любой шир, тк нет огранич, связ-х с вылетом стрелы баш-х кранов; строит может осущ на стесн-х участках и на участках со слож рельефом; малая строит высота перекр; повыш жесткость и огнестойкость перекр. Послед-ть произв-ва работ. К подъему плит перекр прист после уст колонн 1го яруса, бетонир ядра жесткости частично или на полную высоту, оконч-я бетонирования пакета плит перекр, уст-ки и отладки домкратной системы подъема Тяги от уст-х подъемников подводят под плиту покрытия, зацепляют, обеспеч синхронность подъема всей плиты, подним ее на промежуровень(не ме­нее 40 см). Далее плиту подним выше верхнего ряда от­верстий в колоннах для врем-го опирания плиты покрытия, дают возможность сработать всем пружинным защелкам. Плиту опускают на эти защелки, также опуск подъемные тяги, зацепл след плиту или сразу неск плит. Па­кет плит подним в промежуточное полож и также опуск на пружинные защелки. Затем монтир колонны 2го яруса и продолж подъем плит с периодич наращ колонн. Когда плиты перекр нижних эт достигнут проектных отме­ток, их жестко соед с колоннами и ядром жесткости. Для подъема в проектное полож плиты покр исп спец монт-е колонны, кот временно закр-ся на колоннах последнего яруса. После заверш подъема и закр-я всех плит покрытий подъемники и мон­тажные колонны демонтируют. На этажи подают матер-ы и конст-и для оставшихся общестроит работ, выкла­д или бетонир стены и перегородки, вып уста­новку всего внутр оборуд. Плиты подним с пом подъемных тяг.

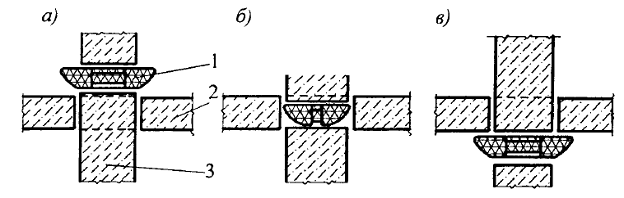

Схема автоматической защелки. По достиж плитами перекр проектных от­меток пруж-е защелки заменяют на обычные опорные шты­ри, на кот опираются плиты в период эксплуатации здания. После закр плит перекр на проектных отмет­ках нач монтаж констр, с первого эта­жа здания вверхПеред установкой нар сте­н панелей в пределах этажа устр внутр стены и перегородки, все ост конструкции и элементы. Особ методаПодъем перекр целесообразен для зд свыше 9 этажей

34.  Монтаж зд методом подъема этажей. целесообразен для зданий 5-9 этажей. На уровне земли изгот в виде пакета одну за др плиты перекрвсех этажей и кровли. Затем готовую плиту покрытия с уже выполненной кровлей поднимают и закрепл в верхней части первого яруса колонн. Затем произв монтаж верхнего последнего этажа на плите перекрытия и подним полностью смонтированный этаж под закрепленную плиту покрытия. Аналогично осуществляется монтаж и подъем след этажей. Технол подъема этажей. По оконч изгот пакета плит на верхней плите произв монтаж парапетных плит, устройство теплоизоляции и мягкой кровли, кроме верхнего слоя. Затем на верхнюю плиту устанавливают подъемное оборудование, на плиту покрытия заезжает монтажный кран для монтажа колонн верхних ярусов, обслуживания подъемников. Этот кран в процессе всего подъема будет находиться на верхней плите и после окончания работ снимается с крыши при помощь специального оборудования или снимается по частям. Затем монтируются сборные конструкции верхнего этажа и поднимают этот этаж под уже поднятую плиту покрытия.

35. Прим монт мех при монтаже выс зд. Приставные краны имеют высоту подъема крюка до 100-150 м; треугольные или квадра жесткие диски, закрепл-е башню крана к каркасу зд, уст через 15...25 м. В зд высотой св 150 м прим самоподъемные краны, размещаемые вне габаритов возвод-го здания. Такие краны перемещ только по вертик, поэтому их полож в плане опред-ся радиусом их действия и конфигурацией зд. Обычно приним такое число самоподъемных кранов, чтобы охватить рабочими зонами все строящ зд. Кажд кран со своей стоянки монтирует констр-и в пределах 1го яруса (2х, 3х или 4хэтажей), после чего его подним на новую стоянку. Самоподъемные башенные краны решены в универс-м испол-и и перемещ-ся по высоте внутри одной из ячеек каркаса зд. При обычном решении распол-я крана башня в нижней части опирается на опорные балки, обычно распол-е крестообразно. При необх подъема крана консоли убирают, чтобы он, поднимаясь, свободно проходил между ригелями смонтированного каркаса. По высоте перемещ кран с пом специальной обоймы — простр констр-и, кот охватывает башню крана. Констр-я стыков башни позволяет обойме скользить по ней — перемещ вверх и вниз. Обойма через свои выносные опорные балки опирается на ригели каркаса. При перестановке крана по высоте первонач подним и уст-ют на верхних ригелях смонтированного каркаса обойму, закрепляют и натягивают подъемный полиспаст, с помощью кот приподним башню крана. Откидывают консоли опорных балок, подним кран на следующую стоянку через 2-4 этажа, снова разворачивают консоли опорных балок, опускают кран на ригели каркаса, закрепляют опорную площадку хомутами. Обойма при подъеме крана служит направляющей и удерживает башню в вертикальном положении. Самоподъемные и приставные краны могут быть оборуд гориз стрелами с подвижной кареткой или подъемными стрелами с грузовым полиспастом на конце стрелы. Для монтажа стал констр каркасов многоэт зд могут быть исп следе типы кранов:• наземные — башенные, гусеничные (в башенно-стреловом исполнении), рельсовые, пневмоколесные; они должны иметь знач высоту подъема при необходимой грузоподъемности; •самоподъемные башенные, уст-ые внутри контура зд и опир-ся на смонтированные кон-ии. Краны передвигаются вверх по мере выполнения крановой сборки и крепятся к каркасу зд;• стационарные приставные краны, устанавливаемые на земле, вне контура здания, и подращиваемые по мере крановой сборки, с закреплением башни к каркасу здания распорками-обоймами;• комбинированные передвижно-приставные краны, используемые до отметок 50...55 м как свободностоящие и передвигя по подкрановым путям, а на более высоких отметках работающие как стационарные приставные.

36. Монтаж выс зданий с жб каркасом. Работы орг-ся верт потоком при поэтажном монтаже или последовательными ярусами на высоту яруса (ярус – 2, 3, 4 этажа). Возв-ие высотного зд делят на этапы: возв-ие подзем части; бет-ние ядра жесткости; монтаж сбор и монолит кон-ций каркаса; монтаж перегородок и наруж огражд кон-кций; сантех, отделоч и кровел работы. Монтаж каркаса ведут 2-мя смежными потоками: а)устан-ся каркас, сварка  закладных эл-тов и антикоррозионная защита; б)замоноличивание стыков, заливка швов ПП и бет-ние монолит уч-ков. Жесткость каркаса обеспеч-ся диафрагмами жесткости и вертик связями и жесткостью стыков. Монтаж стен панелей совмещают с монтажом каркаса или навешивают на всю высоту зд после монтажа всего каркаса. Эл-ты ж/б каркаса устанавливают в послед-ти, обеспечи-щей создание замкнутых ячеек.
