26. Способы монтажа многоэтажных пром. зданий. Гориз пояр (поэтаж) сп явл наиб распр, тк обеспеч большую жесткость и уст-ть каркаса на всех стадиях монтажа, а также более равном осадку фунд-а. Этот способ прим при монтаже сб жб эл-ов с заделкой стыков вслед за уст-ой кон-ий. При этом после окончания сборки этажа (яруса при двух - или трехэтаж­ной разрезке колонн), когда бетон в стыках констр-ий на­берет 70% проектной прочности, начинают монтаж след яруса (этажа).Вертик монтаж предусмт возвед зд отдельными частями, обычно 2-4 шага колонн сразу на всю высоту зд. Достоинство метода в том, что предполаг значит меньшие размеры строит площ-ки, тк предусм располож монтаж крана и складов констр-ий в габаритах строящегося зд. Монтаж части здания на всю высоту позв на этой части сразу выполнить кровлю и приступить к осущ-ю всех послемонтажных и отделочных работ, что значит сокращ сроки возведзд с отделкой. Колонны 1ого яруса, обычно самые тяж в каркасе, монтир чаще всего в самост потоке. Для уско­р произв-ва работ, сокращ-я технологич-х пере­рывов могут прим фунд стаканного типа «с пеньками» высотой 1 м, заделанными в стакан в заводских условиях. Оптим считается техн-ое решение, при ко­т один монтаж кран исп для монтажа конст­р-ий одного-двух температурных блоков. В целом, с точки зрения послед-ти уст эл, метод монтажа многоэт пром зд можно признать смешанным. Раздельно можно уст все колонны на монтажном участке, навесить стеновые панели всего яруса захватки и рационально комплексно мон­тировать ригели и панели перекрытий. Такая относительная свобода в последовательности уст эл-ов характерна только для башенного крана. Если для монтажа задействован самоходный стреловой или башенно-стреловой кран, то он четко должен выполнять принцип монтажа «на кран», избе­гать последовательной установки большого числа многоярус­ных колонн.

27. Прим монт мех-мы при монтаже многоэт пром. зд. реком башенные, са­мох стреловые и козловые краны. При шир зд до 18 м баш и стрел краны уст с одной стороны зд, при большей шир - с 2х сторон или внутри зд. Башенные краны широко исп для монтажа констр многоэт пром зд. Прим стрел краны на гусеничном и пневмоколесном ходу оснащ обычным стреловым или башенно-стреловым обо­руд. Смеш вариант исп-я  кранов (башенных и стреловых) прим при возвед зда, у кот в нижних этажах уст колонны массой 8-10 т, а мас­са ост кон-ий не превыш 5 т. При гориз схеме монтажа краны уст вне зд с одной или 2х сторон, при вертик схеме кран располаг обычно в пределах среднего пролета зд, и констр-ии монтируют ячейками на всю высоту зд. Козловые краны исп в тех случаях, когда в зд предполаг монтировать большое колич тяж и крупногабаритного технологич оборуд и монтаж осущ смеш мет. Козловыми кранами целесообразно монт-ть зд высотой до 4х этажей, особенно при их знач ширине. Осн усл монтажа — обесп неизменяемости, устойч и прочности каждой смонтированной части зд и ее отдельных эл-ов на всех стадиях монтажа, по­этому важным фактором явл очередность установки констр-ий. В нач монтажа созд 1ю жесткую ячейку, к кот потом присоед послед части зд. Монтаж осущ комплексные бригады, в состав ко­т вх монтажники, электросварщики, бетонщики, сле­сари, рабочие других спец и разнорабочие.

28. Очередность монтажа каркаса многоэтажного пром. здания. делят на 3 этапа:• устр фунд и монтаж подзе части зд, иногда колонн 1ого яруса; • монтаж каркаса и плит перекр с выверкой и закреп­лением; • навеска стен из крупных панелей. Целесообразно, чтобы навеска стеновых панелей отставала не менее чем на один ярус (этаж) от монтажа др эле-в каркаса. Констр-и надз ч зд, как правило, мон­тир после заверш всех работ по подз части дан­ного объекта, вкл прокладку подз коммуник, устр дорог и проездов, засыпку пазух фунд-в, цо­коля и др. В зд-х протяж-ю в два и более температ-х блока конс-ии монтир захватками, каждая в пределах темпер-го блока. При этом совмещ монтаж констр-ий на одной захватке с общестроительными и спец-ми работами на другой захватке. Размеры монт захваток обычно прин след:• по длине зд — 1 темпер-ый блок длиной до 72 м; • по ширине зд — все зд или его половина при располож  кранов по продольным сторонам, неск  шагов колонн — при расп внутри зд. Для возведения зданий исп все 3 метода монта­жа: разд-ый, компл-ый и смеш-й. Их выбор зави­с от многих факторов, в том числе и от примен-й мон­тажной оснастки. Основой оснастки явл кондукторы, исп-е для уст одно - и многоэт колонн. Монтаж каркасов многоэт зд с колоннами двухэтаж­ной (и более) разрезки рекомендпроизводить с пом групповых кондукторов и рамно-шарнирных индикаторов (РШИ). Для монтажа каркасов малоэтажных и двухпролетных зданий удобнее прим одиночные кондукторы. В комплексный монтажный процесс вх сам монтаж, сварка и заделка стыков. Специфика возвед многоэт пром зд сост в том, что требует своевр и кач-го вып-я работ по сварке и заделке всех стыков и швов. Когда невозм разбивка этажей на отдельные захватки из-за небол разм здв плане, производство со­вмещенных с монтажом работ предусм только в те смены, когда не ведутся монт работы. При этом реко­менд монтировать констр зд на нижних 4-5 этажах в 2-3 смены, а на вышележащих — только в 1-2 (веч и ноч) смены, при этом в1ю смену вып только общестроит и спец работы. Для подъема рабочих и мелких грузов в зданиях вы­сотой более 15 м исп грузопассажирские подъемники. В соот с усл доставки и складир сб эл-в в осн прим монтаж со склада. Монтаж непосред с транспортных средств осущ при исп плоских П-, Ш - или Н-образных рам заводского изгот. Перед нач монтажа каркаса на очередном ярусе (эта­же) необх: • законч уст всех констр-ий каркаса нижележа­щего яруса, осущ сварку и замонолич узлов всех смонтир эл-в; • перенести осн разбиве оси на перекр-е или оголовки колонн нового яруса, опред монтажный гори­зонт и составить исполнительную схему эл-в каркаса ра­нее смонтированного этажа. При примен одиночных кондукторов для колонн пер­вого и последующих ярусов и при длине колонн более 12 м необх доп предусм растяжки или под­косы.

29. Монтаж констр-ий многоэт-х пром зд-й при исп один конд-в.

При наличии монт оснастки в виде один кон­д-а (рис. 11.1) монтаж каркаса лучше вып по раз­дельной схеме. Снач в пределах монтажного участка уст все колонны, выверяют их, закрепл на сварке и задел стыки.

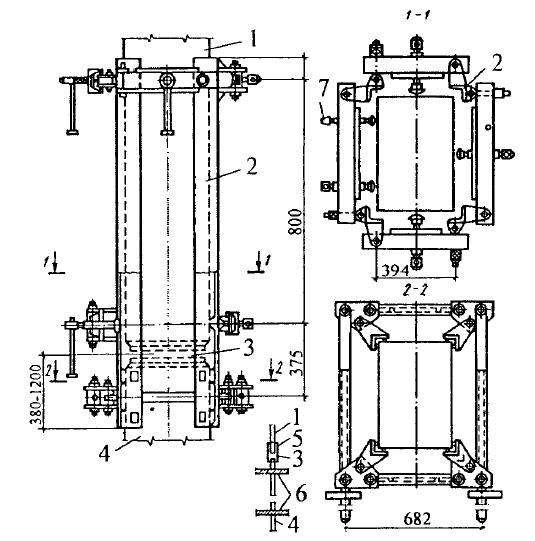

1 — монтир колонна; 2 — уголковая стойка конд-а; 3 — стык колонн; 4 — нижестоящая колонна; 5 — один-й конд-р; 6 — междуэт перекр; 7 — регули­р винты для уст и выверки колоннПосле уст ригелей, сварки и замоноличя их узлов приступ к монтажу элем лест­нклеток и укладке плит перекр. Сначала уклад распорные плиты между колоннами, затем осн или промеж. Все плиты надежно приваривают к ригелям и швы между эл-и задел бет. К монтажу кон­стр-й след яруса приступ после достиж бе­тоном в швах не менее 70% проектной прочности. Для вып свар работ кондуктор может быть снабж спец площадкой. Для монтажа колонн со стыком выше уровня перекр исп конд с ро­ликами на концах, что позв снизить силы трения и осу­щ уст колонн первонач в положение, близ­кое к проектному. Корректир полож колонны с пом регулир винтов конд.

Собирать эл каркаса следует поэтажно. До уст колонн на каж ярусе на оголовках нижест-х колонн закрс пом винтов конд-ы. Поднятую краном колонну заводят в хомуты конд и плавно опус­к на оголовок нижест колонны. Колонны приводят в проектное полож с пом винтов кондуктора. По вертик их вывер с пом верхних винтов кон­д. После выверки приступ к укладке ригелей 1го эта­жа яруса колонн и сварке закладных деталей ригелей и ко­лонн. Конд можно перест на след пози­цию только после сварки стыков колонн, укладки и сварки ригелей, укладки распорных и основных плит перекрытия. В случ прим сб перегор последние уст до укладки рядовых плит перекр-я. После окончания монтажа и сварки всех элементов перво­го этажа яруса приступ к монтажу эл-в 2 эта­жа того же яруса.

30. Монтаж к-ий многоэт пром зд при исп групповых кондукторов.

При нал групповых конд монтаж вып по комплексной сх. В кажд ячейке послед уст, выверяют и закрепл все эл-ты каркаса и после этого перемещ кондуктор на след стоянку. После уст колонн их раскрепл хомутами конд, осущ предварит точечную сварку, уклад ригели и сваривают их стыки с колоннами, укла­д и свар распорные плиты с закладными деталями ригелей, сваривают стыки колонн по высоте, уклад и привар осн-е плиты перекр-й (в ячейках без кон­дукторов). Осн-ую часть этих работ вып с настила групп конд.

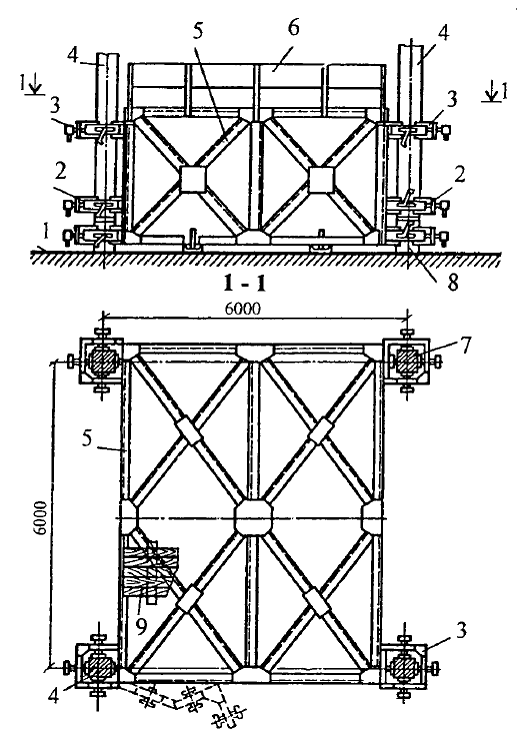

1 — перекрытие; 2, 3 — хомуты кондуктора; 4, 7 — колонны; 5 — кондуктор; 6 — перила; 8 — оголовок нижестоящей колонны; 9 — раб настил.

Простейшими средствами для врем крепления и вы­верки многоэт колонн служат наклонно-связевые систе­мы, сост из подкосов и струбцин, шарнирно соед-х с хомутами в осн-ии констр-ий.  Для монт жеб кон-ий многоэт зд исп простр-ые кондукторно-связевые сист в виде плоских и простр-ых конд. Плос­кие кондукторы исп для монтажа рам.. Групповой конд предн для сборки каркаса с колоннами длиной до 18 м, расп по сетке 6x6 м. После оконч сварки стыков колонн высотой на этаж групповой кондуктор перемещ по перекр в сле­д ячейку; передвиж кондуктора в пределах этажа обычно осущ с помощью лебедки.  Монти­р каркас с прим групповых конд в след послед: конд с пом крана подают на перекр монтир-о этажа, уст на деревянные прокладки и закр к ранее смонтир-м констр-ям с пом 4 подкосов. При уст колонн в стаканы фунд кондукторы крепят к петлям фундаментов, а при установке кондукторов на пере­крытие — к монтажным петлям ригелей. Перед уст колонн необх повернуть в рабочее полож и застопорить рабочие площадки, нижние и верх­ние хомуты. Колонну краном подают в зону нижестоящей, монтажники принимают ее, заводят в раскрытые хомуты кон­дуктора, опускают на нижестоящую колонну или в стакан фундамента, после этого хомуты закрывают. С помощью за­жимных винтов хомутов колонну временно крепят и расстроповывают. Ее выверяют с помощью теодолита по двум взаим­но перпендикулярным осям. Положение колонны в процессе выверки регулируют с пом винтов хомутов. Монтаж ри­гелей и плит перекрытий верхнего яруса осущ с кон­струкций смонтированного этажа при располож рабочих на спец передв площадках-стремянках.
