Технология возведения здпний (стр. 6 )

Полностью закончив монтаж всех констр-ий яруса (2х этажей), монтируют 2этажные стеновые панели. Поднятые краном панели уст на предварительно улож раствор, выверяют стены в плоскости и по вертикали, после чего их временно закрепляют; оконч выверку производят после уст панелей по всей плоскости стены в пределах яруса или этажа. Затем полностью приваривают панели и заделывают вертик и гориз швы между ними. Послед-сть монтажа меняется при возвед кар-пан дома с неполным каркасом, те. с нар нес стенами. Колонны здания с такими стенами имеют высоту в 1 этаж, след, и высота яруса равна высоте 1 этажа. Колонны уст парами в виде рам и закрепляют расчалками или групповыми кондукторами. Вслед за колоннами уст панели нар стен, а затем панели перегородок. След этап - уст ригелей одним концом на консоли колонн, а др на панели стен. После выверки и сварки закладных деталей панелей стен и ригелей уклад панели перекр. В ост техн монтажа не отлич от техн монтажа дома с полн карк.

21. Монтаж зд из объемных эл-в. подразделить на неск групп:
- блок-элементы для жилищ стр-а;- блок-комнаты, вкл блок-кухни и лестн клетки; - блок-секции для жилищного строительства;- блок-кв — блоки на всю ширину зд, вкл две комнаты; - просто объемные эл — санит-тех кабины, лифтовые шахты. Жилые зд монтир также из объемно-пространственных элементов заводского изгот. Для монтажа такого дома треб монтажники, крановщики и  варщики. Об элементы домов (блок-комнаты, блок-квартиры) дост с завода на трейлерах, габариты кот допуск перевозку объемного элемента на 2комнаты. Объемные эл дома монтир с пом козловых, стрел самох или башенных кранов. Сборка здя ведется поэтажно «на себя» по выровненным монт горизонтам. Комплексная бригада из 6 человек (в нее входит сварщик) вып строповку, приемку, подъем и уст объемных эл-в. Подвез  на площадку блок снимают краном с трайлера и подают к месту установки или на склад, кот располаг в одном из торцов дома, образуя запас элементов для след  этажа. Склад обслуж тем же козловым краном. Объемные эл уст на мет опорные столики (закладные стальные детали сб конст-й) монтажного горизонта нижележащего этажа и приваривают к ним. Внутр послемонт работы и заключит отделочные операции вып параллельно с монтажом, но вне зоны действия крана Принципиальное отличие объемно-блочного домостроения от др видов стр-а, в том числе и от крупнопанельного, сост в изменении структуры производства. При об-бл виде строительства сроки возвед жил дома резко сокращ. При четкой организации производства может быть достигнут ритм монтажа - 1 этаж за 2 дня.

22. Специфика монтажа пром зд. Монтаж большепролетных зд и сооруж характ след особ:• каркасы зд могут вып из стальных, сб жб и смеш конст-ий: колонны — из жб, стеновые панели — одно - или многослойные, подкрановые балки, фермы, связи и эл-ы покрытия — стальные; • размеры зд обычно превыш радиус действия монт кранов; • ряд констр-ий — колонны большой высоты и массы, мощные подкрановые балки, фермы большого пролета, объем­ные эл-ты покр-ия — приходится монтировать частями или применяя неск кранов; • монтаж зд необх увязывать с уст-ой технологич оборуд-я. Осн критерии выбора методов и организ монтажа к-ий большепр-х зд:• объем монт работ; • об-планир и конструкт-е  решения зд; • уст сроки монтажа и возв зд в целом. Методы монтажа к-й разл зд подразд в завис от:• прим подъемно-монтоборуд — крановый и бескрановый м; • степени укрупнения эл-в в блоки перед монтажом –поэл-й, крупноблочный монтаж, конвейерная сборка, рулонирование; • послед-и уст эл-в в проектное положение; • послед-ти уст-ки в проектное положение плоских и простр-х монтаж блоков; • движ крана вдоль или поперек зд при монтаже; • напр-ия возвед объекта-методы надвижки, вертик подъема, поворота. Предварит укрупн к-ий. В завис от степени предварит укрупнения разл:• монтаж отдельными конструктивными эл-и; • монтаж предварительно укрупн плоскостными или объемными блоками; • монтаж комплексными блоками с уст-ми и закрепленными эл-и инж-ого и технологического оборуд. Грузоподъемные устр-а — монт мачты, шевры, портальные подъемники, домкраты для монтажа конструкций и оборудования, масса кот превыш грузоподъемность серийных кранов. Для монтажа каркасов зд необх проектир не только потребность в монтажных кранах, но и их расстановку. Обычно анализируют 2 вар расп кранов:1.  Кран расп внутри каркаса зд. Монтаж осущ «на себя», кран, пятясь, осущ монтаж, оставляя смонтированные ячейки каркаса. При такой организа­ции монтажа легко осущ предварит раскладку эл-в у мест их подъема. Конструкции в зону монтажа доставляют навстречу движ крана. Движ крана внутри каркаса зда наиб широко распростр в практике стр-ва, оно рационально и экономич оправдано.2.  Кран осущ монтаж снар каркаса зд. Такое решение прин при развитом подземном хозяйстве здания, а значит большом объеме земл работ, бетонных работ по устройству фунд под технологическое оборуд, прокладке инж коммуникаций с туннелями. Подача конструкций под монтаж в этом случае будет осущ в напр монтажа или с др стороны, что будет зависеть от конкретных условий строит площадки.

23. Послед-ть уст-ки эл-ов при монтаже пром зд. В завис от послед уст эл прим дифференцированный (раздельный), комплексный и смеш (комбинированный) методы монтажа. При диффер методе одноименные конструктив­ные элты монтируют самост потоками, совме­щ во времени. При этом возрастает производ-ть труда монтажников и более полно исп грузоподъем­ность кранов. Дифф монтаж может осущ одним монт мех или неск, пере­мещаемыми др за др. Метод не позвол в одноэт пром зд послед-о уст-ть только строп-е фермы, тк невозм обесп их устойч-ть даже после полной приварки их монт-х узлов. При послед-ой уст-е всех подстропильных и строп-х ферм в возво­димом зд затруднено или невозм исп-е монт крана для укладки плит покрытия по фермам. При комп м уст-ку всех к0ий ведут в одном потоке, в рез получ полностью смонтированные ячейки зд. Открывается фронт для вып послед работ, заметно сокращ общие сроки стр-а. Компл метод монтажа закл в компл-й уст-е констр-ий в каждой ячейке зд и харак для зд с мет констр-ми каркаса. Компл метод нецелесообразно прим при большой разнице в мас­се разноим  констр-ий. При смешм ме, вобравшем в себя достоинства 2 предыд мет, доп самая разнообр послед уст эл. Этот метод, наиб характ для одноэт про­м зд из сб жб, позвол раздельно уст стаканы фунд, колонны, подкр балки, стен панели, перегородки, оконные переплеты и комплексно, в ед потоке, монтир подстропильные, строп констр-и, панели покрытия и иногда подкра­новые балки. Выбор напр-я монтажа при самоход кранах. Выбор напр монтажа опред неск парам — особенностями конструктивной схемы, необх послед сдачи под монтаж техн-ого оборуд отдельных пролетов или частей зд, расп-ем технологич линий и их взаимной увязкой. В завис от напр монтажа по отношению к осн осям объекта различ прод-й монтаж, когда уст кон-й ведут отдельными пролетами, и попе­р, или секционный, когда осущ монтаж ячеек зд в поперечном напр.

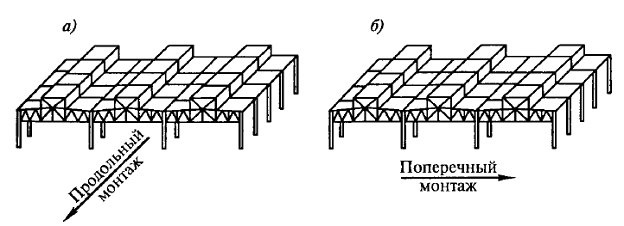

Поперечный монтаж находит применение, когда введение здания в эксплу­атацию предполагается отдельными секциями поперек здания или при использовании кранов с большим радиусом действия, позволяющим значительно сократить перестановки механизма. При продольном методе зд монтируют послед отдельными пролетами, что позвол в короткие сроки сдавать их под монтаж оборудования. Монтажный кран располаг вне монтируемой ячейки и монтаж плит покрытия ведется че­рез смонтированную стропильную конструкцию. Плита покры­тия в пространстве расположена вдоль стрелы крана, что край­не нерационально. При поперечном м кран перемещ поперек проле­тов. Такой м прим преимущ при шаге ко­лонн 9 и 12 м в зданиях бескр системы. Монт кран оказ внутри монтируемой ячейки, стрела расп поперек монтир плиты покрытия. Попер м монтажа прим:• когда зд вводят в эксплуатацию отдельными секция­ми, вкл-ми все пролеты зд; • при монтаже конструкций кранами большого радиуса действия, чтобы полнее использовать их на каждой стоянке; • при необх или целесообразности перемещения монтажных кранов только в поперечном направлении. Комбинированный, т. е. продольно-попер, метод осн на уст-ке колонн продольным методом и монтаже покрытия при попер проходке крана.

25. Техн монт одноэт пром зд. Организация монтажа зданий. Методы совмещ циклов строит-а.1. Одноэт произв зд обычно монтируют из типовых эл, серийно изг-х на заводах сб жб. Сб кон-ии одноэт зд подраздел на несущие и огражд. К нес относят сб фунд, колонны, подкрановые балки, подстропильные и стропильные фермы, к огражд - плиты покр-я, ранд-балки (обвязочные балки) и стен панели. При пролетах зданий 30 м и более прим фермы из стал-х кон-й, зд с меньшими пролетами могут перекр жб фермами. Зд из сб жб эл-в мон-т поэлементно, их не укрупняют в простр-ые блоки из-за сложности стыков. Знач осложняется монтаж констр-ий из-за наличия «мокрых процессов» — необх замоноличивания стыков. Дальнейший монтаж констр-й после уст колонн в фунд стаканного типа и их замоноличивания может быть начат только после достиж прочности бет замонолич-го стыка. При нал на строит площадке неск кранов монтаж каркаса можно вып неск параллельными и послед потоками: монтаж сб ф-в, колонн, связей между колоннами, подкр балок и эл-в покрытия, навеска стеновых панелей. После отрывки ям или траншей под фунд-ы, выравнивания и уплотн осн-я приступают к монтажу фунд-ов. При большом заглубл фунд-в или сплошном котловане под зд кран будет перемешаться по дну котлована. Колонны монтир 2м потоком и только после оконч и приемки законч-х работ нул ц на 1ой захватке. К таким работам относ: принятие уст-х фун-ов под монтаж колонн, вып-ие обратной засыпки пазух траншей и ям, осущ планировки грунта в пределах захватки, прокладка дорог для транспорта, подг площадок для складирования констр-ий и работы кранов. Оптим реше после вып планировки след считать устр бет подг под полы по всей площади захватки. При уста более высоких колонн их необх расчаливать в плоскости наименьшей жесткости (вдоль ряда колонн). После достиж требуемой прочности стыков колонн с фунд можно приступать к монтажу связей и укладке подкрановых балок. После прихватки закладных деталей подкрановых балок к консолям колонн и заделки стыков расчалки между колоннами снимают. Стеновые панели монтируют в заключ монтажном потоке обычно самост краном. 2.Организ монт зд. Для сокр продолжит стр-а монтаж зд обычно осущ от торцов к середине, от середины к торцам, возм и др напр-е, важно, что каждый темп-ый блок монтир-ся самост-о. Орг-ют два незав-ых объектных потока работ, кажд из них может вкл неск спец-х потоков по монтажу отдельных констр-ий - колонн, подкрановых балок, элементов покр и стеновых панелей. Каждый специализ-ый поток обеспечивают монтажным краном и соотв комплектом монтажных приспособл. Если возвод зд имеет знач площадь, его делят на неск захваток. Работы на участках могут вып послед одним потоком или парал и одновр неск-и специализ-ми потоками на неск-х участках.3.Методы. пром зд возводят откр, закр, совмещ или комбинир мет-и.
I— откр: 1 — возв подз ч; 2 — монтаж каркаса; 3 — монтаж техно­логического оборудя; 4 — отдел раб; II — закр: 1 — подз-я ч под каркас; 2 — каркас зд; 3 — подз часть техн-ого оборуд и коммуникации; 4 — монтаж техн оборуд; 5 — отдел раб; III— совмещ: 1 — отрывка общ кот­л сооруж; 2 — бетонирование фун­д под оборуд; 3 — монт каркаса зд; 4 — монтаж техно оборуд; 5 — отдел раб; IV— комбинир — произв ра­бот откр (I) и закр (II) СП К осн циклам строит одноэт пром зд относят возвед подз и надз ч зд, кот вкл: отрывку котл и тран­шей под фунд зд и техн-о оборуд, монтаж фунд здаи бетони фунд под оборуд, монтаж констр над части, монтаж техн оборуд и трубопроводов, вып отдел работ. Откр метод закл в том, что(на картинке)При закр методе… При совмещ методе… При комбин мет….
