Тема 6. Сетевой уровень (стр. 10 )

Шлюз по умолчанию

Шлюз по умолчанию — это сетевое устройство, которое направляет трафик в другие сети. Это маршрутизатор, который может направлять трафик за пределы локальной сети.

Если в качестве аналогии сети использовать комнату, шлюзом по умолчанию будет входная дверь. Чтобы попасть в другую комнату или сеть, нужно найти входную дверь.

В качестве альтернативы, ПК или компьютер, которому не известен IP-адрес шлюза по умолчанию, подобен человеку в комнате, который не знает, где находится дверь. Этот человек может разговаривать с другими людьми в комнате или в сети, но если он не знает адрес шлюза по умолчанию или если шлюза по умолчанию вообще не существует, то он не может выйти из комнаты.

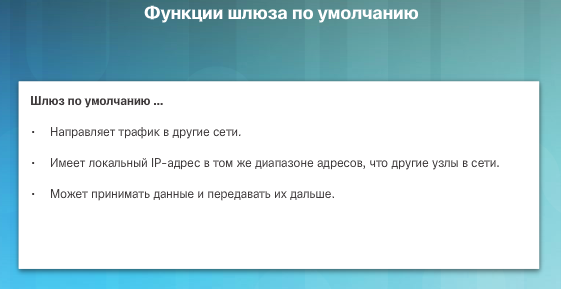

На рисунке представлен список функций шлюза по умолчанию.

Использование шлюза по умолчанию

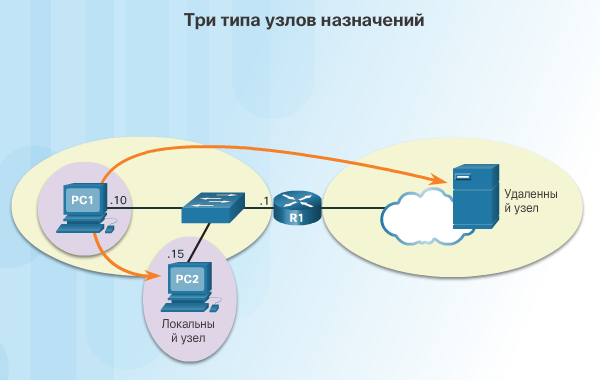

Таблица маршрутизации узла, как правило, содержит шлюз по умолчанию. Узел получает IPv4-адрес шлюза по умолчанию или динамически от протокола динамической настройки узла (DHCP) или из вручную настроенных параметров. На рис. 1 компьютеры PC1 и PC2 настроены на использование шлюза по умолчанию с IPv4-адресом 192.168.10.1. В таблице маршрутизации ПК при наличии настроенного шлюза по умолчанию создается маршрут по умолчанию. Маршрут по умолчанию — маршрут или путь, по которому идет компьютер, когда он пытается связаться с удаленной сетью.

Маршрут по умолчанию определяется в зависимости от конфигурации шлюза по умолчанию и помещается в таблицу маршрутизации главного компьютера. И компьютер PC1, и компьютер PC2 будут иметь маршрут по умолчанию для отправки всего трафика, предназначенного для удаленных сетей, к маршрутизатору R1.

Таблицы маршрутизации узла

На узле под управлением ОС Windows для отображения таблицы маршрутизации узла можно использовать команду route print или netstat - r. Обе команды выдают одинаковый результат. Сначала полученные выходные данные могут показаться слишком обширными, однако разобраться в них довольно легко.
