Тема 6. Сетевой уровень (стр. 22 )

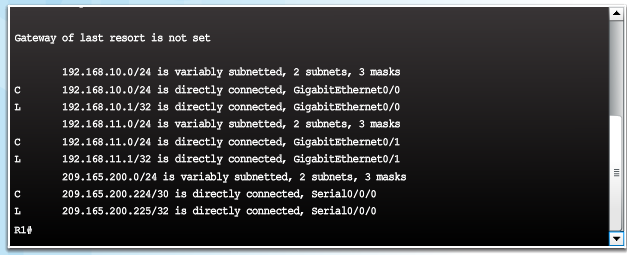

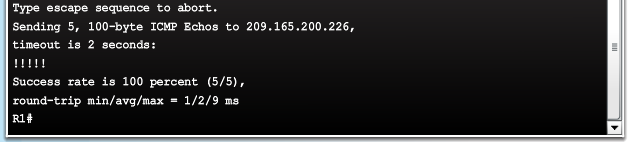

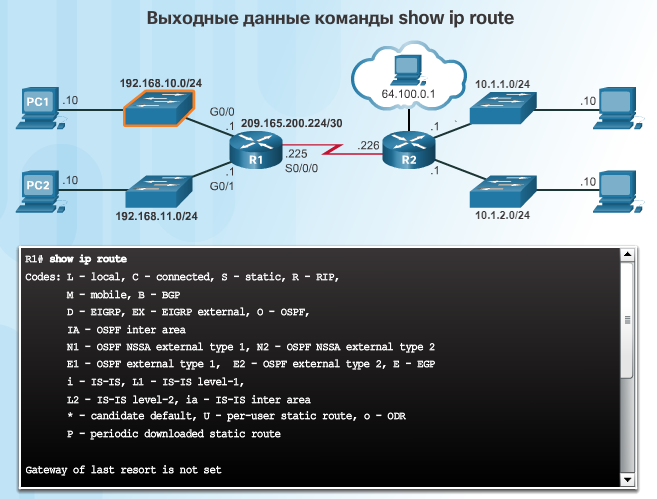

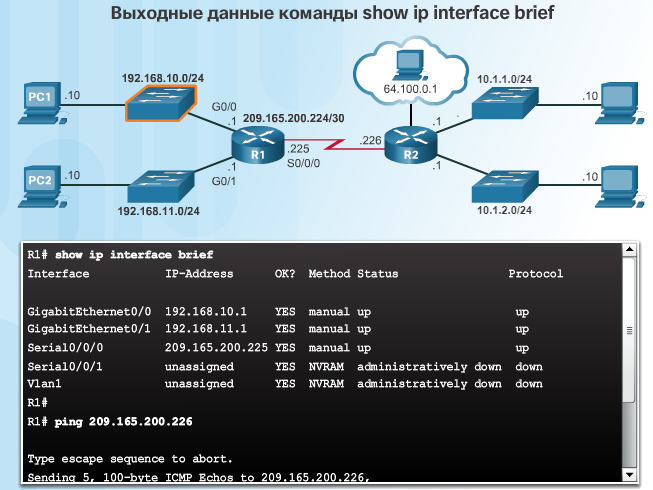

Не забудьте сохранить конфигурацию с помощью команды copy running-config startup-config.

Шлюз по умолчанию на узле

Чтобы оконечное устройство могло обмениваться данными по сети, ему необходимо присвоить правильный IP-адрес, включая адрес шлюза по умолчанию. Шлюз по умолчанию используется только в том случае, когда узлу необходимо отправить пакет устройству в другой сети. Адресом шлюза по умолчанию, как правило, является адрес интерфейса маршрутизатора, связанный с локальной сетью, в которой находится узел. IP-адрес узлового устройства и адрес интерфейса маршрутизатора должны находиться в одной сети.

Топология сети на рис. 1 и 2 состоит из маршрутизатора, соединяющего две отдельные сети LAN. G0/0 подключен к сети 192.168.10.0, а G0/1 — к сети 192.168.11.0. Для каждого главного устройства указан соответствующий адрес шлюза по умолчанию.

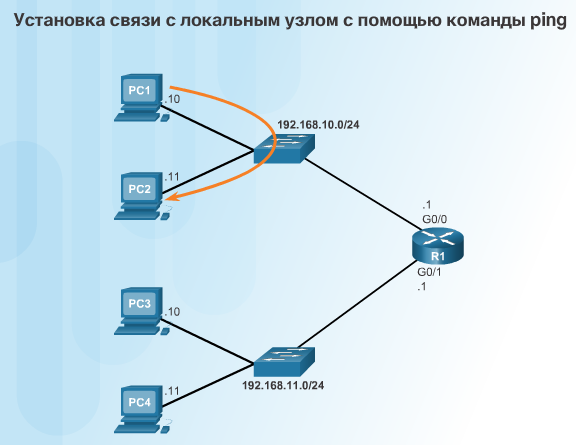

На рис. 1 PC1 посылает пакет на PC2. В этом примере шлюз по умолчанию не используется. Вместо этого компьютер PC1 отправляет пакет с IP-адресом PC2 и пересылает этот пакет непосредственно к PC2 через коммутатор.

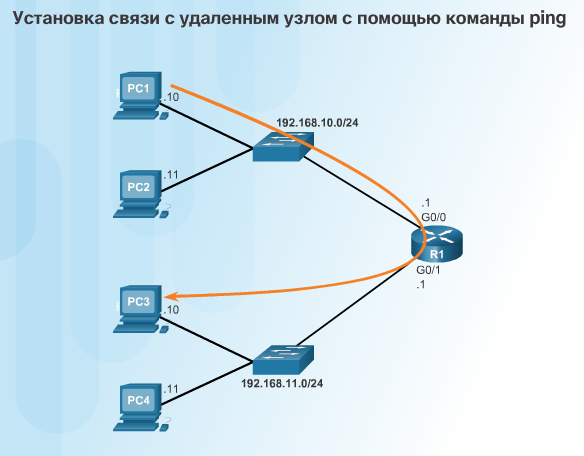

На рис. 2 PC1 посылает пакет на PC3. В этом примере PC1 присваивает пакету IP-адрес PC3, но затем пересылает пакет маршрутизатору. Маршрутизатор принимает пакет, проверяет таблицу маршрутизации, чтобы на основании адреса назначения определить подходящий выходной интерфейс, а затем отправляет пакет из соответствующего интерфейса на PC3.

Шлюз по умолчанию для коммутатора

Обычно коммутатор рабочей группы, который соединяет между собой клиентские компьютеры, представляет собой устройство уровня 2. По этой причине коммутатору уровня 2 для нормального функционирования не требуется IP-адрес. Тем не менее, если вы хотите подключиться к коммутатору и административно управлять им из нескольких сетей, вам нужно будет настроить SVI — задать IPv4-адрес, маску подсети и адрес шлюза по умолчанию.
