Тема 6. Сетевой уровень (стр. 23 )

Адрес шлюза по умолчанию, как правило, настроен на всех устройствах, которым необходим обмен данными за пределами своей локальной сети. Другими словами, чтобы удаленно подключаться к коммутатору из другой сети с помощью протокола SSH или Telnet, коммутатор должен иметь виртуальный интерфейс коммутатора (SVI) с IPv4-адресом, маску подсети и настроенный адрес шлюза по умолчанию. Если коммутатор доступен из узла, расположенного внутри локальной сети, IPv4-адрес шлюза по умолчанию не требуется.

Чтобы настроить шлюз по умолчанию на коммутаторе, используйте команду глобального конфигурирования ip default-gateway. Настроенный IP-адрес — интерфейс маршрутизатора подключенного коммутатора.

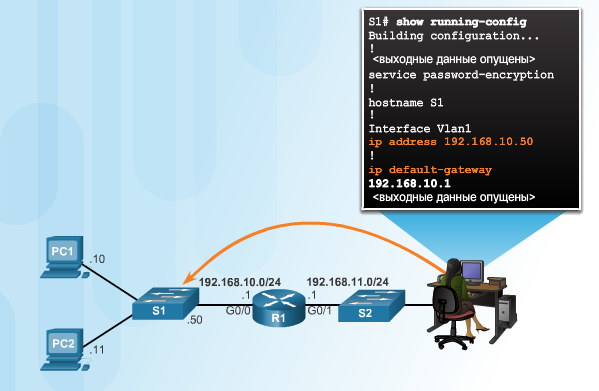

На рисунке 1 показан администратор, настраивающий удаленное подключение к коммутатору S1 другой сети. S1 необходимо настроить шлюзом по умолчанию, чтобы иметь возможность реагировать и устанавливать SSH-соединение с административным узлом.

Распространено заблуждение, согласно которому коммутатор использует свой настроенный адрес шлюза по умолчанию, чтобы определить место пересылки пакетов, которые создаются узлами, подключенными к коммутатору, и которые адресованы узлам в удаленной сети. В действительности IP-адрес и шлюз по умолчанию используются только для пакетов, которые создаются коммутатором. Пакеты, которые создаются узлами, подключенными к коммутатору, уже должны содержать информацию о шлюзе по умолчанию, настроенном для обмена данными в удаленных сетях.

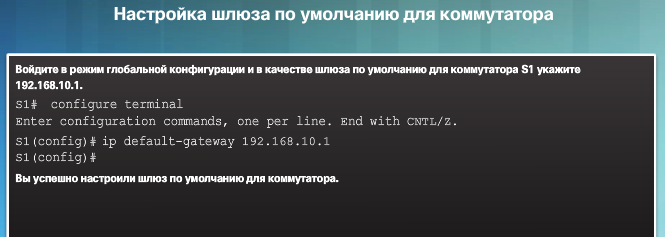

На рис. 2 можно отработать настройку шлюза по умолчанию на коммутаторе.
