Тема 6. Сетевой уровень (стр. 18 )

Внутриполосные интерфейсы получают и пересылают IP-пакеты. Каждый настроенный и активный интерфейс на маршрутизаторе является участником или узлом в разной IP-сети. Для каждого интерфейса необходимо настроить IPv4-адрес и маску подсети другой сети. Операционная система Cisco IOS не допускает, чтобы два активных интерфейса на одном маршрутизаторе принадлежали одной и той же сети.

Файлы Bootset

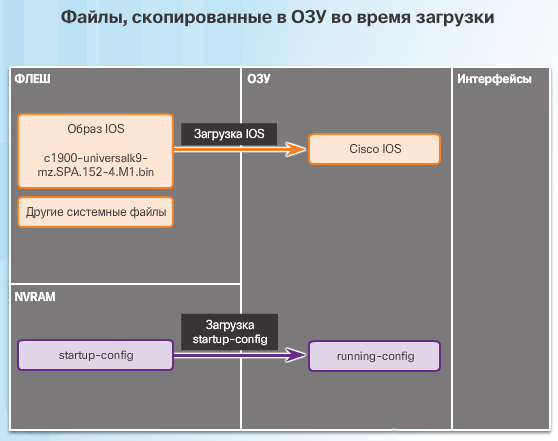

Как показано на рисунке, при загрузке маршрутизаторов и коммутаторов Cisco в ОЗУ добавляются файл образа IOS и файл загрузочной конфигурации.

Текущая конфигурация изменяется в том случае, когда сетевой администратор выполняет настройку устройства. После изменения файла running-config его необходимо сохранить в энергонезависимую память NVRAM в виде файла загрузочной конфигурации — на случай, если маршрутизатор будет перезагружен или отключен от сети.

Процесс загрузки маршрутизатора

Процесс загрузки состоит из трех основных этапов. Как показано на рис. 1, это:

1. Выполнение процедуры POST (самотестирование после включения питания) и загрузка программы начального запуска.

2. Поиск и загрузка программного обеспечения Cisco IOS.

3. Поиск и загрузка файла загрузочной конфигурации или переход в режим настройки.

1. Выполнение самотестирования при включении питания (POST) и загрузка программы начального запуска (рис. 2).

Во время самотестирования маршрутизатор из ПЗУ выполняет диагностические процедуры на нескольких компонентах аппаратного обеспечения, включая использование ЦП, ОЗУ и NVRAM. После завершения процедуры POST маршрутизатор запускает программу начального запуска. Основная цель программа начального запуска — найти операционную систему Cisco IOS и загрузить ее в ОЗУ.

Примечание. На этом этапе при наличии подключения к маршрутизатору через консоль на экране будут отображаться выходные данные.
