Тема 6. Сетевой уровень (стр. 13 )

Примечание. Записи локального интерфейса не отображались в таблицах маршрутизации до появления IOS версии 15.

Записи таблицы маршрутизации удаленной сети

Маршрутизатор обычно имеет несколько настроенных интерфейсов. В таблице маршрутизации хранится информация как о сетях с прямым подключением, так и об удаленных сетях.

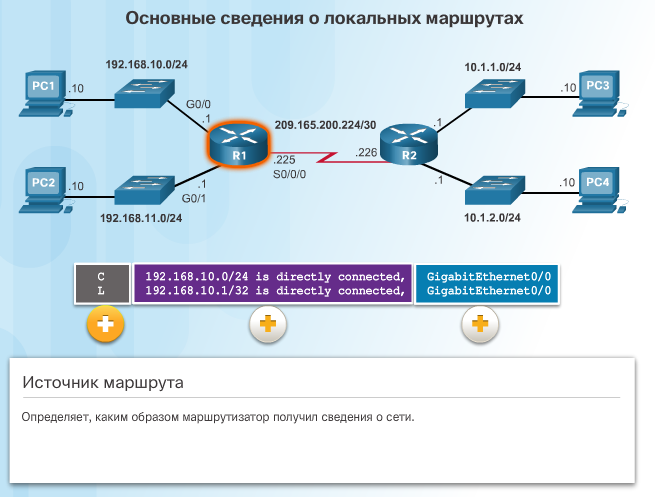

На рисунке показана попытка маршрутизатора R1 переслать пакет в сеть 10.1.1.0. Нажмите на каждый знак плюса («+»), чтобы просмотреть дополнительную информацию о записях таблицы маршрутизации в сети с прямым подключением.

Адрес следующего перехода

Когда пакет, предназначенный для удаленной сети, поступает на маршрутизатор, он сравнивает сеть назначения с маршрутом, указанным в таблице маршрутизации. Если совпадение найдено, маршрутизатор пересылает пакет на адрес маршрутизатора следующего перехода, используя для этого интерфейс, указанный в записи маршрутизатора.

См. пример сетевой топологии на рис. 1. Предположим, что компьютер PC1 или PC2 отправил пакет, предназначенный либо для сети 10.1.1.0, либо для сети 10.1.2.0. Когда пакет прибывает на интерфейс Gigabit маршрутизатора R1, маршрутизатор R1 сравнивает IPv4-адрес назначения пакета с записями в своей таблице маршрутизации. Таблица маршрутизации показана на рис. 2. Исходя из содержания своей таблицы маршрутизации, маршрутизатор R1 пересылает пакет со своего последовательного интерфейса Serial 0/0/0 на адрес 209.165.200.226 следующего перехода.

Обратите внимание: сети с прямым подключением с источником маршрута C и L не имеют адреса следующего перехода. Это связано с тем, что маршрутизатор может пересылать пакеты непосредственно к узлам в этих сетях с помощью указанного интерфейса.

Важно также понимать, что маршрутизатор не может пересылать пакеты, если в таблице маршрутизации отсутствует маршрут для сети назначения. Если маршрут, обозначающий сеть назначения, в таблице не указан, пакет отбрасывается (то есть не пересылается). Тем не менее, поскольку узел может использовать шлюз по умолчанию для пересылки пакета неизвестному адресату, маршрутизатор также может использовать маршрут по умолчанию, чтобы создавать шлюз «последней надежды». Маршрут по умолчанию может быть настроен вручную или получен динамически.
