Тема 6. Сетевой уровень (стр. 19 )

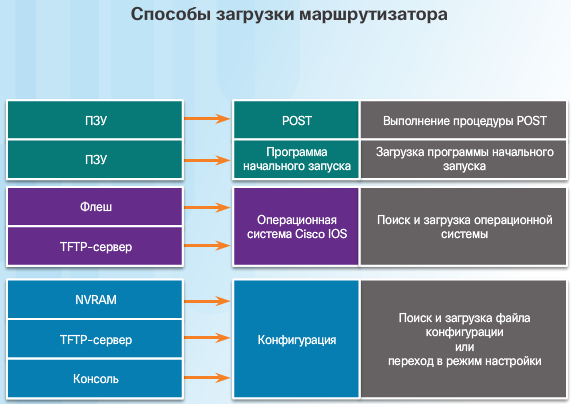

2. Поиск и загрузка операционной системы Cisco IOS (рис. 3).

Как правило, система IOS хранится во флеш-памяти и копируется в ОЗУ для выполнения центральным процессором. Если образ IOS во флеш-памяти не обнаружен, маршрутизатор может попытаться найти его с помощью сервера TFTP. Если полный образ IOS не обнаружен, тогда в ОЗУ из ПЗУ будет скопирована ее сокращенная версия. Эта версия IOS предназначена для диагностики проблем и может быть использована для загрузки полной версии IOS во флеш-память.

3. Поиск и загрузка файла конфигурации (рис. 4).

Затем программа начального запуска копирует файл загрузочной конфигурации из памяти NVRAM в ОЗУ. Эта конфигурация становится текущей. Если файл загрузочной конфигурации отсутствует в памяти NVRAM, маршрутизатор может попытаться найти сервер упрощенного протокола передачи файлов (TFTP). Если сервер TFTP не будет найден, маршрутизатор отобразит окно режима настройки.

Примечание. В программе этого курса для конфигурации маршрутизатора режим настройки не используется. Если на экране отобразится предложение перейти в режим настройки, следует всегда указывать значение no (нет). Если выбрано значение «yes» (да) и выполнен переход в режим настройки, нажмите комбинацию клавиш Ctrl+C на любом этапе, чтобы прекратить процесс настройки.

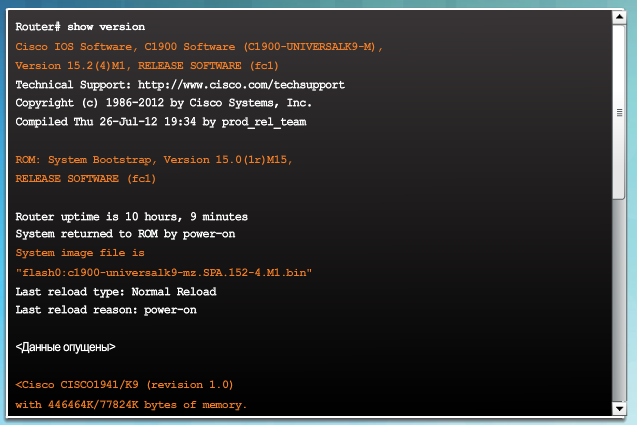

Вывод данных команды show version

Как видно на рисунке, команда show version отображает версию операционной системы Cisco IOS, которая используется на маршрутизаторе в настоящий момент, а также версию программы начального запуска и информацию о конфигурации оборудования, включая объем системной памяти.

Шаги базовой настройки коммутатора

Маршрутизаторы и коммутаторы Cisco во многом похожи. Они поддерживают похожие операционные системы, используют аналогичные командные структуры и множество идентичных команд. Кроме того, при внедрении этих устройств в сеть выполняются одинаковые настройки исходной конфигурации.
