Тема 6. Сетевой уровень (стр. 2 )

Протоколы сетевого уровня

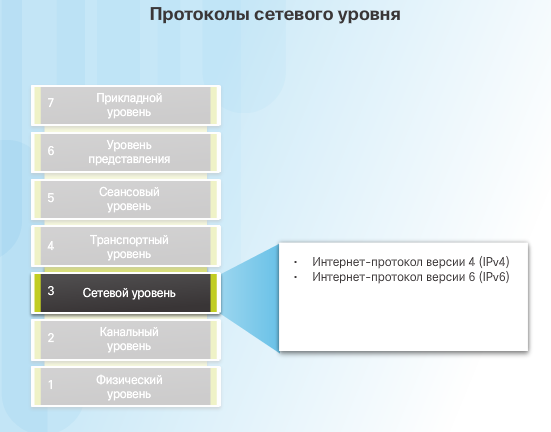

Существует несколько протоколов сетевого уровня. Однако, как показано на рисунке, обычно реализуются только 2 протокола сетевого уровня:

Интернет-протокол версии 4 (IPv4)

Протокол IPv6

Примечание. Устаревшие протоколы сетевого уровня не показаны на рисунке и не рассматриваются в данном курсе.

Инкапсуляция протокола IP

Протокол IP инкапсулирует сегмент транспортного уровня или другие данные путем добавления заголовка IP. Этот заголовок используется для доставки пакета на узел назначения. Заголовок IP остается неизменным с момента отправки пакета с узла источника до его прибытия на сетевой уровень узла назначения.

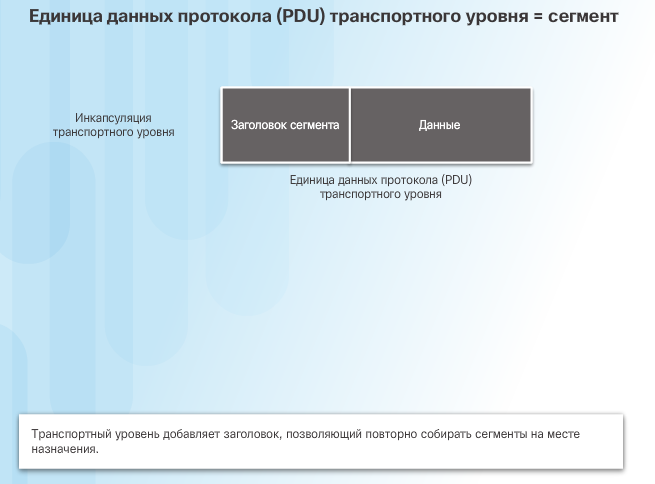

На рис. 1 показан процесс создания единицы данных протокола (PDU) транспортного уровня. На рис. 2 показан последующий процесс создания единицы данных протокола (PDU) сетевого уровня и IP-пакета.

Процесс инкапсуляции данных от уровня к уровню обеспечивает возможность разрабатывать и масштабировать сервисы на различных уровнях без влияния на другие уровни. Это означает, что сегменты транспортного уровня можно легко упаковать с помощью протоколов IPv4 или IPv6 или любого нового протокола, который может быть создан в будущем.

Маршрутизаторы могут использовать эти протоколы сетевого уровня, чтобы работать в сети одновременно. Во время маршрутизации, выполняемой этими промежуточными устройствами, учитывается содержимое заголовка только того пакета, который инкапсулирует сегмент. Во всех остальных случаях часть данных пакета (т. е. инкапсулированная единица данных протокола (PDU) транспортного уровня) во время выполнения процессов на сетевом уровне остается неизменной.

Характеристики протокола IP

Протокол IP был разработан как протокол с низкой нагрузкой. Он обеспечивает только те функции, которые необходимы для доставки пакета от узла источника к узлу назначения по взаимосвязанной системе сетей. Этот протокол не предназначен для мониторинга и управления потоком пакетов. Эти функции, при необходимости, выполняются другими протоколами на других уровнях, в первую очередь — протоколом TCP на уровне 4.
