Наставление по гуманитарному разминированию (стр. 4 )

52. Основные методы.

В зависимости от растительности, типа грунта и типов мин (ВОП) используются различные методы разминирования. Для ручного метода разминирования используется следующая последовательность действий одним или двумя саперами: визуально проверяется местность за базовой рейкой на наличие на поверхности выступающих взрывателей, растяжек, мин (ВОП) или подозрительных предметов.

Для поиска растяжек используется специальное устройство. При необходимости местность очищается от растительности, используя для этого режущий инструмент или садовые ножницы.

Проход проверяется с помощью миноискателя на всю ширину базовой рейки. Последовательно делается три прохода поискового элемента миноискателя, после чего поисковый элемент перемещается вперед, но не более чем на ширину поискового элемента. Действовать надо осторожно, так как запрещено попадание поискового элемента миноискателя в зону не проверенную на наличие растяжек.

При отсутствии сигнала миноискателя, базовая рейка перемещается вперед не более чем на 0,5м, и повторяются все предыдущие действия.

Если миноискатель подает сигнал, то для определения местоположения источника сигнала используется щуп. Когда местонахождение мины (ВОП) установлено, то для идентификации объекта, используют ручную лопатку или аналогичный инструмент. Грунт начинают снимать за 10 см до объекта, избегая любого вертикального надавливания. После идентификации объекта, за 10 см до него устанавливается маркер «МИНА».

Если мина или ВОП находится на поверхности, то за 10 см до него устанавливается маркер «МИНА». Работы по разминированию на полосе останавливаются, и сообщается об этом старшему расчета (командиру группы).

Все остальные найденные металлические предметы собираются в установленном месте.

Личный состав, принимающий участие в разминировании, должен быть одет в специальную защитную одежду. Защитная одежда должна состоять из шлема с защитным экраном и бронежилета. Бронежилет должен обеспечивать защиту паховой области.

53. Очистка на открытом пространстве.

При работе саперов на открытой местности, где старший расчета (команды) может наблюдать за всем личным составом, работающим на участках, используется команда (группа) в которую входит два сапера, один из которых является старшим.

В таких условиях старший одновременно контролирует и наблюдет максимум за четырьмя саперами, и является вторым номером для работающего сапера.

Правила и техника разминирования остаются такими же, как и при основных операциях по разминированию.

Во время проведения любых работ по разминированию все время соблюдаются безопасные расстояния.

Этот способ может использоваться только на площадях, где саперы все время находятся под непосредственным наблюдением старшего расчета (команды).

54. Применение искателя растяжек. Обнаружение растяжек.

Если позволяет растительность, применяется искатель растяжек – тонкая проволока длиной 1-1,5 м с крюком на конце.

Применяется искатель растяжек в следующей последовательности:

·  сапер, одетый в бронежилет и шлем со щитком оснащается искателем растяжек и инструментом по удалению растительности (при необходимости);

·  оборудование размещается на проверенной полосе или позади сапера;

·  в положении лежа или на коленях искатель растяжек передвигают по поверхности в направлении от базового колышка на расстояние 0,7-1 м и медленно поднимают вверх на вы­соту около 1 м;

·  действия проделывают искателем растяжек три раза - влево, в центр и вправо по полосе очистки.

Искатель растяжек

Растяжка

Использование искателя растяжек



Если растительность не дает возможности использовать искатель растяжек, то поиск ведется визуально и вручную. После тщательной визуаль­ной проверки участка необходимо осторожно обследовать участок руками, медленно двигая ими вперед и осторожно разделяя густую растительность, которая может скрывать растяжки, мины, ВОП, торчащие взрыватели или подозрительные предметы.

При работе запрещается использовать щуп в качестве искателя растяжек.

После обнаружения растяжки сапер прекращает все работы на своей полосе и в 15 см устанавливает маркер «МИНА». Затем он сообщает старшему, который после оценки ситуации переводит сапера на другой участок или в безопасное место.

55. Очистка от растительности.

Очистка от растительности должна осуществляться безопасным контролируемым методом, избегая шевеления веток, которые выходят за границы рабочей полосы.

Очистка от растительности производится только после проверки рабочей полосы на наличие растяжек. После чего работы выполняются в следующей последовательности:

·  сапер визуально осматривает территорию впереди себя;

·  начиная с одной из сторон полосы, сапер медленными движениями рук вперед, мягко разделяет растительность, которая может скрывать растяжки, мины или ВОП;

·  сначала растительность обрезается от вершины на высоту 30 см от поверхности грунта, а затем подрезается на высоту не более 5 см;

·  при использовании одной рукой режущего инструмента, другой необходимо придерживать дерево, куст или другую растительность;

·  растительность складывается либо на прилегающую очищенную полосу, либо позади сапера на рабочей полосе;

·  любое подрезание растительности должно производиться в горизонтальной плоскости с соблюдением мер безопасности;

56. Применение миноискателей.

Все миноискатели – чувствительные приборы. Они требуют осторожного обращения при использовании и хранении. Саперы (операторы), использующие миноискатели несут ответственность за их исправность и сохранность.

Все составные комплекта миноискателя должны быть чистыми и пригодными для эксплуатации. После работы миноискатель очищается от грязи, а элементы питания извлекаются из блоков.

57. Порядок работы с миноискателем ИМП-2.

Включить миноискатель, установив тумблер включения питания в положение «ВКЛЮЧЕНО».

Установить предельную чувствительность для данного типа грунта обследуемой местности. Для этого установить ручку регулятора чувствительности в такое максимально правое положение, при котором приближение датчика к грунту до касания не приводит к появлению звукового сигнала.

Непрерывно перемещать датчик поискового элемента перед собой вправо-влево и двигаться вперед в заданном направлении. Скорость перемещения датчика поискового элемента выбирается сапером (оператором) в зависимости от условий поиска в пределах от 0,1 - 1,0 м/с.

В процессе поиска необходимо чередовать поперечные и продольные перемещения датчика. При этом необходимо следить за тем, чтобы был обследован весь проверяемый участок местности.

Появление звукового сигнала свидетельствует о том, что в зоне обнаружения датчика находится металлический предмет.

Для уточнения местоположения металлического предмета необходимо приподнять датчик поискового элемента на высоту, при которой тон звукового сигнала заметно снижается. После этого, не изменяя высоты датчика, над обследуемой поверхностью, найти такое положение датчика, при котором высота тона звукового сигнала максимальна. Это значит, что предмет находится прямо под центром датчика.

58. Использование щупа.

Щуп используется для уточнения места расположения объекта обна­руженного миноискателем для идентификации источника сигнала.

Прощупывание грунта начинается с расстояния 10 см от точки появ­ления сигнала миноискателя на ширину 20...30 см (в зависимости от силы сигнала). Щуп должен погружаться в грунт под углом не более 30°, при шаге 2-2,5 см. Минимальная глубина обследования грунта 10 см.

Работа производится плавными движениями без применения усилий или ударов. Если грунт твердый и сухой, то можно использовать воду для его смягчения перед началом проверки щупом.

На участках, где в грунте отмечается высокое содержание металлов, миноискатель может быть неэффективным. Тогда работа с миноискателем должна быть полностью заменена процедурой проверки прощупывания грунта щупом.

При работе щупом для правильного исследования грунта используется рейка длиной 1,2 м, на которой через каждые 2-2,5 см нанесены деления. Деления на рейке наносятся с обеих сторон со смещением на 1-1,25 см.

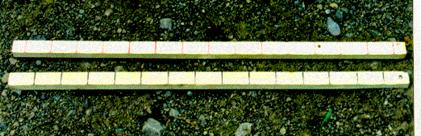

Вспомогательная рейка для работы со щупом.



59. Использование инструмента для снятия грунта. Использование лопатки.

После того, как обнаружено положение и размер мины или металлического предмета, используют ручную лопатку для раскопки грунта, чтобы идентифицировать предмет.

Грунт начинают снимать за 10 см до объекта, избегая любого вертикального давления.

Если объект не обнаружен с помощью щупа, причиной сигнала миноискателя могла быть более глубоко зарытая мина или небольшой металлический предмет. Продолжайте использовать лопатку, удаляя грунт для обнаружения объекта.

Максимальная глубина раскопок определяется старшим группы (команды) и зависит от дальнейшего использования данной земли. Минимальная глубина раскопок 20 см.

Мины и ВОП должны быть раскрыты в достаточной степени для их идентификации. Как только это достигнуто, сапер отмечает объект указателем «мины», прекращает работы на данном направлении и докладывает старшему группы (команды).

60. Действия при обнаружении мин или ВОП. Действия при обнаружении мины.

Сапер прекращает работу и уведомляет старшего группы (команды). Старший группы (команды) несет ответственность за все действия по извлечению и обезвреживанию мины.

Полоса закрывается, и операции по разминированию продолжаются на новой полосе.

Там, где есть возможность, все мины или ВОП уничтожаются на месте. Если нет такой возможности или это нецелесообразно, то мина должна быть дистанционно сдвинута с места, перед обезвреживанием.

61. Действия при обнаружении ВОП.

Сапер прекращает работу и уведомляет старшего группы (команды). Старший группы (команды) несет ответственность за все действия по извлечению и обезвреживанию ВОП. Все ВОП должны быть перед обезвреживанием сдвинуты с места с применением дистанционных средств (минная кошка).

Все неидентифицированные объекты должны быть уничтожены на месте.

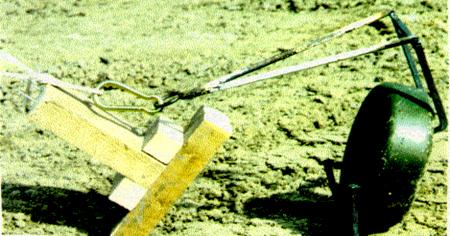

62. Процедура извлечения.

Все работы по сдергиванию мин (ВОП) проводятся под непосредст­венным наблюдением старшего группы (команды).

Во время сдергивания мин (ВОП) все другие работы на минном поле прекращаются. Весь персонал перемещается в безопасную зону по коман­де старшего группы (команды).

Члены группы, занятой сдергиванием с места мин (ВОП), надевают, как минимум, каску с защитным стеклом и бронежилет.

Канат (веревка) для сдергивания должен быть развернут от безопас­ного места, находящегося минимум на 50 м (и более, если это необходимо для дан­ного типа мин или ВОП) к месту расположения мины (ВОП). Канат (верев­ку) прокладывают от безопасного места к мине (ВОП) и только затем цепляют крюк к боеприпасу. Эту работу выполняет один человек под ру­ководством старшего группы (команды).

Канат (веревку) следует тянуть очень мед­ленно, без резких движений (рывков). Приближаться к мине (ВОП) разре­шается не ранее чем через 10 минут после ее сдергивания с места.

До сдергивания, место, где находится мина (ВОП) , проверяется на наличие других мин (ВОП) или средств неизвлекаемости.

63.. Сжигание растительности на неочищенных участках.

По усмотрению старшего команды и по согласованию с местными властями, допускается сжигание растительности на неочищенных участках до начала работ по разминированию, чтобы увеличить видимое простран­ство для саперов и повысить качество разминирования и безопасности.

Должен приниматься во внимание тот факт, что сжигание растительности на неочищенных участках может причинить вред соседним сельскохозяйственным угодьям или привести к срабатыва­нию (взрыву) мин (ВОП).

После сжигания растительности работы на участке начинаются не ранее, чем через 5 дней.

Во всех случаях должна быть создана система пожаротушения и предупреждена пожарная команда, которая должна присутствовать во время операции по сжиганию.

64. Разминирование маршрутов движения.

Перед очисткой опасной зоны от мин и ВОП персонал групп разминирования выдвигается к месту выполнения задач по заданным маршрутам.

Основой для начала разминирования опасных зон служат имеющиеся дороги, которые перед прибытием основного персонала проверяются на наличие мин и ВОП группой в составе двух человек.

65. Первичная очистка местности.

Перед началом выполнения задач в первую очередь должны быть очищены и отмечены обозначенные участки:

·  стоянка автотранспорта;

·  склад оборудования и рабочая площадка;

·  безопасная полоса;

·  медицинская площадка;

·  вертолетная площадка;

·  хранилище ВВ.

66. Дороги с жестким и улучшенным покрытием.

При проверке полотна дороги с жестким покрытием достаточно визуального осмотра, который может быть проведен быстро и эффективно за счет проверки только деформированных мест.

Перед началом выполнения задач по разминированию дороги с жестким покрытием могут использоваться для стоянки автотранспорта, безопасной полосы, полосы приема посетителей подъездных путей и т. д. При этом должны выдерживаться все безопасные расстояния.

После проверки дорожного полотна производится проверка обочин с их последующей очисткой от мин и ВОП. Действия производятся в следующем порядке:

При продвижении групп разведки и разминирования вдоль дороги весь персонал должен находиться на безопасном расстоянии не менее 25 метров. Это расстояние может быть увеличено старшими групп.

Первый номер каждой группы идет впереди, проверяя наличие растяжек поперек дороги.

Второй номер должен проверить обочины миноискателем, определяя при этом наличие кабелей и растяжек.

При выполнении задач по очистке дорожного полотна и обочин весь персонал должен находится на безопасном расстоянии.

67. Проверка грунтовых дорог.

При проверке дорог с грунтовым покрытием производится стандартная процедура проверки на наличие мин и ВОП.

Первый этап

Старший группы (команды) указывает направление работы для первой группы.

С правой стороны дороги первая группа производит очистку полосы шириной один метр, обозначая ее с правой и левой стороны.

После очистки полосы длиной 50 метров первой группой, к работе приступает вторая группа, которая производит очистку полосы шириной один метр слева от очищенной полосы первой группы.

В результате очищенная 2-х метровая полоса формирует безопасную полосу.

Второй этап

После очистки безопасной полосы на расстояние 50-ти метров к разминированию приступает следующая группа, работающая перпендикулярно оси дороги.

Каждые последующие 50 метров безопасной полосы дают возможность приступить к работе следующей группе, работающей перпендикулярно оси дороги.

Группы, работающие перпендикулярно оси дороги, разминируют полосу до противоположной обочины.

Перед окончанием работ, должны быть очищены обочины дороги с обеих сторон на расстоянии 3-х метров.

В дальнейшем действия групп аналогичны.

При невозможности установки столбов и кольев для маркировки можно использовать краску.

68. Методика выбора способов обнаружения мин/ВОП.

С целью выбора метода обнаружения мин, использовать щуп. При помощи щупа произвести обследование участка шириной 1 м и определить тип грун­та.

Территория, проверяемая с помощью щупа вокруг участка местности размерами 25 м х 25 м, называется матричной территорией.

После расчистки матричной территории от мин/ВОП прово­дится операция с миноискателем с целью определения уровня наличия металла в грунте. Матричная территория, на которой выбирают способ для обнаружения мин, должна иметь площадь 50 м2.

Если количество сигналов миноискателя на матричной терри­тории (50 м2) составляет 10 сигналов миноискателя или менее, то применяется способ обнаруже­ния при помощи миноискателя. Если количество сигналов больше 10, то для обнаружения мин/ВОП применяется способ обнаружения с помощью щупа.

Старший группы (команды) готовит место, а также собирает данные по количеству обнаруженного металла.

Старший группы (команды) направляет письменный отчет (Приложение 1 к разделу 8) руководителю работ, который принимает решение о способе обнаружения мин /ВОП на данном участке.

Ответственность за выбор и применение способов обнаружения мин/ВОП несет руководитель работ на данном участке.

Способ обнаружения мин/ВОП не должен меняться в течение проведения работ по разминированию на данном участке, вплоть до за­вершения поисковых операций. Должен применяться только один ранее выбранный способ.

Территория, проверяемая с помощью миноискателя, должна маркироваться в течении всего времени до проведения и завершения опе­рации по Контролю качества.

Операции по Контролю качества на участках обследованных при помощи миноискателей, должны проводиться с использованием ми­ноискателя.

Операции по Контролю качества на территории, обследованной собаками МРС, должны проводиться с использованием минно-розыскных собак.

При работе с минно-розыскными собаками (МРС) проверка подхода к месту уста­новки мины, указанное собакой и уточнение расположения мины должно осуществляться в соответствии с выбранным для этой территории спосо­бом обнаружения мин/ВОП.

Операции по контролю матричной территории всегда прово­дятся с использованием щупа.

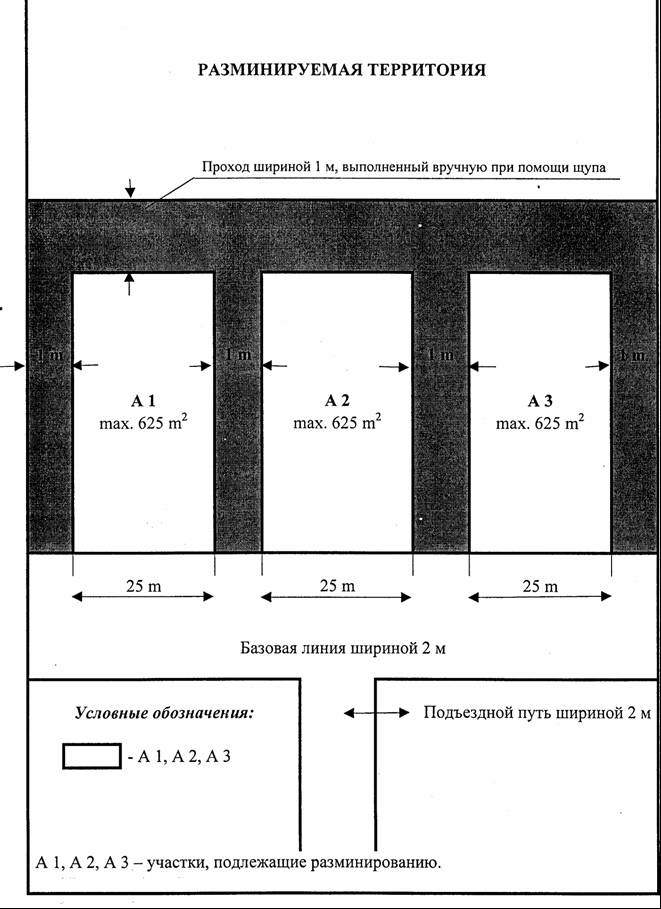

Приложение 1 к разделу 8

Раздел 9. Обезвреживания и уничтожение мин и взрывоопасных предметов.

69. Основные правила:

• все обнаруженные мины / ВОП уничтожаются на месте, если только ситуация на площадке не требует их удаления;

• все мины / ВОП уничтожаются на месте, если их происхождение и технические характеристики не известны;

• все мины-ловушки уничтожаются на месте;

• если старший команды или ответственный за проведение операции решит, что транспортировка обнаруженных мин /ВОП нарушит технику безопасности, то они уничтожаются на месте;

• все взрывные работы проводятся в конце каждого рабочего дня в определенное время (если нет риска нарушения техники безопас­ности);

• выполнением всех взрывных работ на площадке руководит старший команды;

• взрывные работы вне площадки проводятся под руководством ответственного за проведение операции под наблюдением старшего команды;

• все взрывные работы проводятся после уведомления местных властей и получения разрешения от них;

• проведение взрывных работ считается одной из наиболее сложных и ответственных операций, связанных с разминированием. По завершению взрывных работ составляется отчет об их прове­дении.

70. Проведение взрывных работ по уничтожению мин / ВОП:

• определение места проведения взрывных работ;

• подготовка места проведения взрывных работ;

• размещение мин /ВОП на площадке для проведения взрывных ра­бот;

• подготовка заряда для уничтожения мины /ВОП;

• обеспечение системы электрического / огневого способов инициирования без установки ЭД /КД в заряд;

• план оцепления, инструктирование охраны и уведомление местных властей и населения о проведении взрывных работ;

• установка заряда;

• установка ЭД /КД в заряд;

• проверка готовности к уничтожению ВОП старшим команды;

• начало операций уничтожения, если все готово;

• выжидание после взрыва не менее 5 минут;

• проверка места уничтожения мин /ВОП;

• снятие оцепления.

71. Основные правила организации охраны.

Вместе со старшим команды (ответственным за проведение опера­ций по разминированию) охрана несет ответственность за проведение взрывных работ, а также за то, чтобы место их организации не выходило за пределы ограждённой территории, которая блокирует подход к зоне проведения взрыва.

Охрана обязана контролировать каждую точку на границе заблокированной зоны. Охрана должна быть хорошо проинструктирована об обязанностях, в особенности, о предупреждениях при возможных нарушениях. Она должна быть снабжена необходимыми системами связи со стар­шим по проведению взрывных работ.

Персоналу, не участвовавшему во взрывных работах, запрещается
иметь доступ к огражденной зоне.

72. Основные правила размещения заряда.

Если мины / ВОП находятся в грунте, то допускается извлечение минимальной части грунта для обеспечения доступа к мине /ВОП для установки заряда.

Заряд размещается по возможности ближе к ВОП / противопехотной
мине. Противотанковые мины уничтожаются накладным зарядом, который устанавливается на корпус мины. Масса заряда должна быть достаточной для инициирования мины / ВОП.

Заряд должен размещаться таким образом, чтобы уменьшить падение осколков от взрыва мины в зоне, где они могут нанести повреждение техники, зданиям и сооружениям.

Для защиты от осколков необходимо размещать мешки с песком хотя бы со стороны нахождения личного состава, зданий и других объектов.

Если место проведения взрыва не обеспечивает безопасных расстояний по разлету осколков, то вокруг мины / ВОП должны располагаться мешки с песком.

73. Уничтожение ВОП.

Чтобы достичь полного контроля над проведением взрыва, необходимо использовать в качестве основного приема уничтожения мин / ВОП электрический способ взрывания.

Базовая линия

Н

Хранилище ВВ

БЕЗОПАСНАЯ ПОЛОСА (БАЗОВАЯ / СТАРТОВАЯ ЛИНИЯ)

Полоса приёма посетителей

Раздел 10. Порядок разминирования

74. Вступление.

Разминирование проводится на площадях, где проведена Техническая разведка и точно установлено наличие мин или взрывоопасных предметов. Разминирование ведется ячейковым способом.

75. Работа командира отряда разминирования.

Командир отряда разминирования за 1-2 дня до начала выполнения задач по разминированию проводит с командирами групп разведку выделенного участка, во время которой ставит им задачу и одновременно:

·  указывает участки группам, исходное положение, маршруты движения к участку;

·  намечает безопасную полосу, вспомогательные проходы и дает указания о порядке и времени их проделывания;

·  дает указания о способе и порядке выполнения задач, обращая внимание на особенности участка;

·  определяет порядок проведения Контроля качества выполнения задач;

·  указывает время и порядок проведения подрывных работ;

·  устанавливает сигналы начала, перерывов и окончания выполнения задач;

·  проверяет знание мер безопасности.

Командир отряда разминирования в соответствии с принятым решением по организации разминирования накануне дня выполнения задач организует подготовку всего участка и зоны разминирования. Проверяется, и обозначаются полоса безопасности, вспомогательный проход и проходы между группами и секциями. Все проходы делаются шириной не менее 2 метров.

76. Работа командира группы.

Командиры групп накануне дня выполнения задач на местности ставят задачи командирам секций, указывая:

·  границы участка группы и участков секций;

·  особенности участков, способы разминирования и применяемые средства разведки;

·  места исходных положений;

·  время подрывных работ;

·  метод Контроля качества выполнения задач;

·  меры безопасности;

·  место контрольного пункта;

·  места отдыха во время перерывов;

·  место медицинского пункта.

77. Работа командира секции.

Командир секции для выполнения поставленной задачи выводит саперов к назначенному участку и ставит им задачу:

·  указывает границы участка секции, исходного положения, места проходов, контрольного пункта, место отдыха, место медицинского пункта, место туалета;

·  порядок и способы выполнения поставленной задачи;

·  сигналы начала перерывов и окончания выполнения задач;

·  проверяет исправность средств разведки, знание задач, порядка ее выполнения и мер предосторожности.

78. Поиск взрывоопасных предметов.

Поиск взрывоопасных предметов выполняется ячейковым способом. Командир секции закрепляет каждого сапера за полосой местности шириной и глубиной не менее 25 м, а также указывает ее границы. По возможности, привязав их к ясно видимым местным предметам – ориентирам (отдельным деревьям, кустам и пр.). На базовой (исходной) линии границы ячеек обозначаются вехами.

На левом или правом углу своих ячеек саперы устанавливают личные указатели, на которых написаны их фамилии и номера ячеек. Указатели сохраняются на своих местах до сдачи участка секции командиру группы.

Установив личные указатели, саперы по команде приступают к проделыванию проходов шириной до 1 м. Границы прохода слева и справа обозначаются вехами и маркировочной лентой.

После выхода к вспомогательному проходу саперы по проделанному проходу возвращаются на базовую (исходную) линию, и приступают к проделыванию следующего прохода. После окончания поиска во втором проходе, в том же порядке производится поиск в третьей и последующих полосах до окончания поиска на всей территории ячейки.

При обнаружении мин или ВОП саперы докладывают командирам секций после чего проходы закрываются. Уничтожение выявленных мин (ВОП) производится в установленное время, как правило, в конце рабочего дня.

Командиры групп разминирования и секций в течение всего времени безотлучно находятся на месте выполнения задач группами (секциями), непосредственно руководят саперами, контролируют соблюдение поиска, мер безопасности и проверяют качество выполнения поставленных задач.

Раздел 11: Порядок и последовательность обезвреживания мин и ВОП,

которые находятся в боевом (взведённом) состоянии.

79. Введение

Все обнаруженные ВОП по степени их опасности делятся на две категории:

- первая- боеприпасы, которые не могут самопроизвольно сработать

и допускают возможность транспортировки в соответствии с правилами перевозки ВОП;

- вторая категория включает в себя ВОП, по техническим данным или физическому состоянию исключающие возможность транспортировки их, т. е. чувствительные к механическим воздействиям, а также ВОП со взрывателями неизвестной конструкции (без маркировки).

К первой категории относятся ВОП, снаряженные взрывателем известной конструкции, не переведённым в боевое положение, либо без взрывателя. При обнаружении таких ВОП следует подозревать их установку в качестве мин - ловушек (сюрпризов) и все свои действия с ними необходимо соизмерять с требованиями данного раздела.

Ко второй категории относят все остальные обнаруженные ВОП, не распознанные как 1-я категория, вплоть до момента, когда можно уверенно доказать обратное.

80. Все обнаруженные ВОП следует уничтожать на месте обнаружения.
