Танк Т-34. Руководство (стр. 21 )

СМАЗКА ТАНКА

Правильная и своевременная смазка трущихся поверхностей деталей танка в значительной мере уменьшает их износ и обеспечивает продолжительную и надёжную работу всех механизмов.

Особо внимательно нужно следить за смазыванием отдельных узлов и агрегатов танка (соответствующей по сорту и качеству смазкой).

Смазку агрегатов танка производить согласно указаниям, приведенным в таблице смазки.

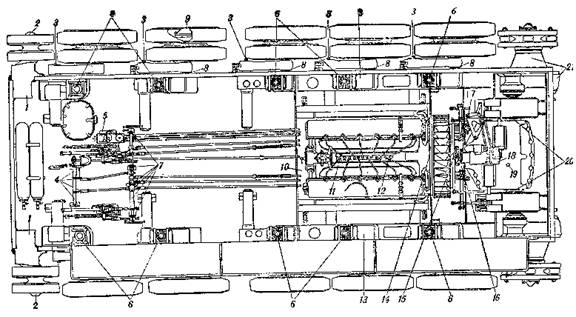

Таблица смазки танка Т-34

№ по схеме	Наименование смазываемых механизмов и	Кол-во смаз.	Сорт	смазки	Смазать или добавить	Сменить
смазки	деталей	точек	летом	зимой	смазку	смазку
13	Масляные баки двигателя	2	Авиамасло МК	Авиамасло МЗ	При контрольном осмотре	Через 25...30 час.
10	Валик водяного насоса	1	Солидол	Смесь: 50% солидола +50% авиамасла МЗ	Через 1...2 часа	Наполнить масленку через 10...12 час.
—	Оси рычагов управления бортовыми фрикционами	4	Отработанное масло двигателя	Отработанное масло двигателя	При ежедневном обслуживании
4	Оси педалей главного фрикциона и горного тормоза	2	То же	То же	То же	—
—	Пальцы шарнирных соединений педалей главного фрикциона и горного тормоза с передними тягами	2	То же	То же	То же	—
7	Уравнительный валик	6	То же	То же	То же	—
—	Уравнительный валик	1	Солидол	Смесь: 50% солидола +50% авиамасла МЗ	То же	—
—	Ось ручного привода к топливному насосу	1	Отработанное масло двигателя	Отработанное масло двигателя	То же	—
14	Подшипники механизма выключения главного фрикциона	1	Консталин	Консталин	То же	При разборке
15	Подшипник ведомого барабана главного фрикциона	1	То же	То же	То же	То же
20	Подшипники бортовых фрикционов	3	То же	То же	То же	То же
21	Бортовая передача	2	Смесь: 70% авиамасла МК + 30% консталина	Смесь: 70% авиамасла МЗ + 30% консталина	То же	Через 50...60 час.
9	Подшипники опорных катков	10	Солидол	Смесь: 50% солидола + 50% авиамасла МЗ	Через 25...30 час	При разборке
19	Коробка перемены передач	1	Авиамасло МК	Авиамасло МЗ	То же	Через 100...120 час.
11	Топливный насос	1	То же	То же	То же	То же
12	Регулятор топливного насоса	1	То же	Смесь: 50% авиамасла МЗ +50% дизельного топлива	То же	То же
2	Подшипники направляющих колес	2	Солидол	Смесь: 50% солидола +50% авиамасла МЗ	Через 25...30 час.	При разборке
6	Штоки наклонных подвесок и подвески переднего опорного катка	10	Смесь: 75% солидола +25% авиамасла МК	Смесь: 60% солидола +40% авиамасла МЗ	Через 50...60 час.	То же
16	Электростартер (со стороны привода)	1	Авиамасдо МК	Авиамасло МЗ	То же	То же
3	Бронзовые втулки балансиров опорных катков	10	Солидол	Смесь: 50% солидола +50% авиамасла МЗ	То же	То же
17	Вертикальный валик механизма переключения передач	1	То же	То же	То же	То же
	Втулка рычага балансира переднего опорного катка	2	Графит. мазь или смесь: 10% графита +90% солидола	Графит. мазь или смесь: 10% графита +90% солидола	То же	То же
5	Картер кулисы	1	Солидол	Смесь: 50% солидола +50% авиамасла МЗ	—	Через 50...60 час
1	Натяжной механизм гусениц	2	То же	То же	Через 100...120 час.	При разборке
8	Втулка цапфы балансира	8	То же	То же	То же	То же
—	Поворотный механизм башни	1	Смесь: 75% солидола+25% авиамасла МК	То же	То же	То же
—	Шариковая опора башни (при наличии подъёмных приспособлении)	1	Солидол	То же	—	Через 100...120 час.
—	Подшипники генератора	2	Консталин	Консталин	—	При разборке
18	Электростартер (со стороны коллектора)	4	То же	То же	—	То же
—	Подшипники мотора поворота башни и мотора вентилятора	4	То же	То же	—	То же
—	Воздухоочиститель	2	Отработанное и отфильтрованное масло двигателя	Отработанное и отфильтрованное масло двигателя	—	Летом: через 5...10 часов В пыльных усл. через 3...5 ч. Зимой: через 25 часов
