Раздел 2 Электрооборудование (стр. 10 )

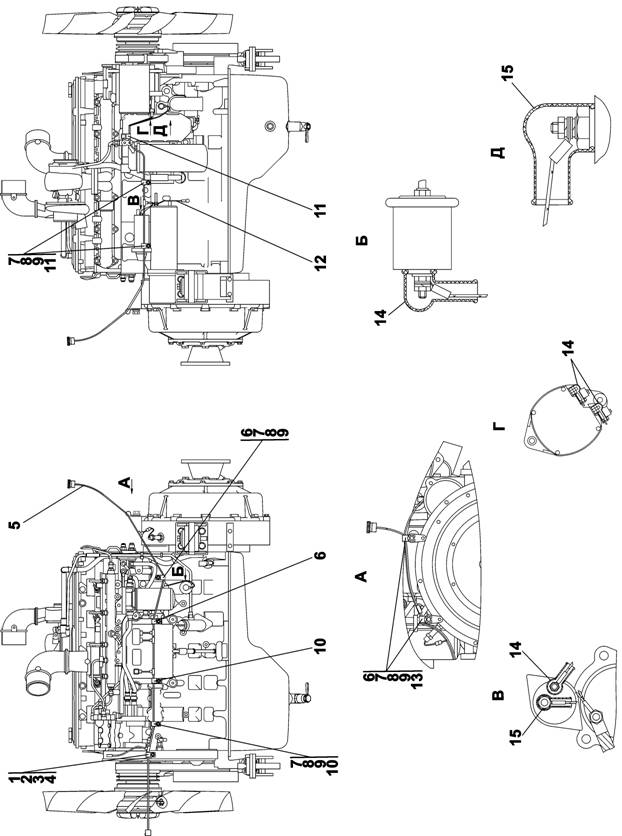

Figure 2.11 Heater container electric equipment

СП Электрооборудование контейнера отопителя SP Heater container electric equipment
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.11	СП(SP)	Электрооборудование контейнера отопителя	Heater container electric equipment	´
	20СП(SP)	Электрооборудование контейнера отопителя	Heater container electric equipment		´

	№ рис.	2.11
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOST 7796-70	7	3
2		Шайба 8Т ГОСТ 6402-70 (допускается замена на поз. 4)	Washer 8Т GOST 6402-70 (replacement for pos. 4 is allowed)	7	3
3		Шайба 8 ГОСТ	Washer 8 GOST	7	3
4	31 0150	Шайба 8 ГОСТ (взамен поз. 33)	Washer 8 GOST (instead of pos. 33)	7
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOST		3
5	-08	Прокладка	Gasket	2	2
6	41 5045	Хомутик	Clip	2	2
7		Кольцо	Ring	1	1
8		Кольцо	Ring	2	1
9	-39СП(SP)	Провод	Wire	1
	-39-20СП -20SP	Провод	Wire		1
10	45 7	Колодка штыревая 502601 ОСТ37.003.032-88	Pin connector 502601 ОSТ37.003.032-88	1	1
11	СП(SP)	Жгут	Harness	1	-
12	-04	Прокладка	Gasket	3	-
13		Хомутик	Clip	3	-

	№ рис.	2.11
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
14	45 7	Колодка гнездовая 602602 ОСТ37.003.032-88	Female connector 602602 ОSТ37.003.032-88	1	1
15	-07	Прокладка	Gasket	1	1
16		Хомутик	Clip	1	-
17	-05	Прокладка	Gasket	1	1
18		Хомутик	Clip	1	1

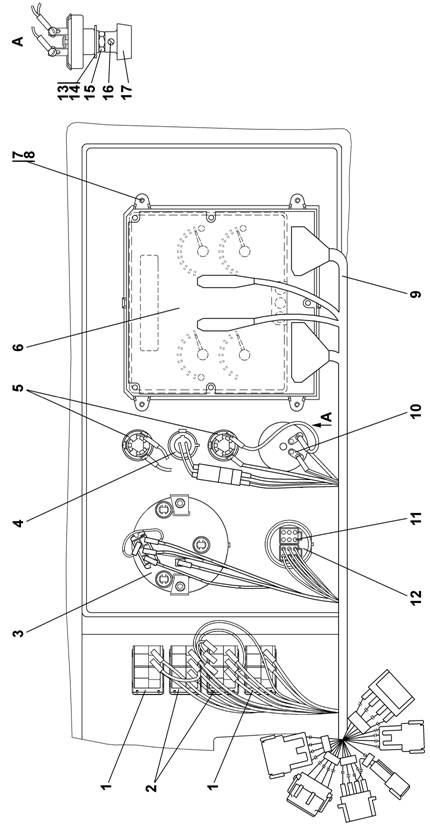

Рисунок 2.12 Щиток приборов

Figure 2.12 Instrument board

2.10 СП Щиток приборов SP Instrument board
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.12	СП(SP)	Щиток приборов	Instrument board	´	´

ПРИМЕЧАНИЕ Note

* - Из установочного комплекта двигателя QSB-6,7 * - Из установочного комплекта двигателя QSB-6,7

	№ рис.	2.12
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Переключатель П147-02.17 ТУ 37.003.701-75	Switch P147-02.17 ТU 37.003.701-75	2	2
2		Переключатель П147-04.11 ТУ 37.003.701-75	Switch P147-04.11 ТU 37.003.701-75	2	2
3		Тахометр электронный АНЖС.453813. 007 К ТУ	Electronic tachometer ANZHS.453813. 007 К ТU	1	1
4		Прикуриватель 11.3725 ТУ 37.003.1172-83	Cigarette lighter 11.3725 ТU 37.003.1172-83	1	1
5	45 7	Выключатель кнопочный 11.3704.000-01 ТУ 37.003.710-80	Button switch 11.3704.000-01 ТU 37.003.710-80	2	2
6		Комбинация приборов промышленного трактора 61.3801-01 ТУ	Industrial tractor instruments combination 61.3801-01 ТU	1	1

	№ рис.	2.12
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
7	31 0020	Шайба 3 ГОСТ	Washer 3 GOST	4
		Шайба 3 ГОСТ	Washer 3 GOST		4
8	459	Винт 4×16 ОСТ 37.001.187-81	Screw 4×16 ОSТ 37.001.187-81	4	4
9	СП(SP)	Жгут	Harness	1	1
10		Выключатель света щитка приборов с реостатом ВК 416-01 ТУ 37.003.567-77	Illumination switch of instrumentation board with rheostat VK 416-01 ТU 37.003.567-77	1	1
11		Заглушка PVJR *	End plug PVJR *	1	1
12		Дисплей POWERVIEW PV101A*	Display POWERVIEW PV101A*	1	1
13	31 0170	Шайба 10 ГОСТ (взамен поз. 14)	Washer 10 GOST (instead of pos. 14)	1
	31 0170-20	Шайба 10 ГОСТ	Washer 10 GOST		1
14		Шайба 10 ГОСТ (допускается замена на поз. 13)	Washer 10 GOST (replacement for pos. 13 is allowed)	1	1
15	30 5185	Гайка	Nut	1
	30 5185-20	Гайка	Nut		1
16	35 5300	Винт	Screw	1
	35 5300-20	Винт	Screw		1
17	СП(SP)	Ручка	Handle	1	1
