Раздел 2 Электрооборудование (стр. 15 )

Рисунок 2.18 Щиток выключателей

Figure 2.18 Switch panel

2СП/-01СП Щиток выключателей SP/-01SP Switch panel
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.18	СП(SP) *	Щиток выключателей	Switch panel	´
	-01СП (SP)**	Щиток выключателей	Switch panel		´

ПРИМЕЧАНИЕ Note

*- на тракторе установлены вентиляторы **- на тракторе установлен кондиционер *- fans are mounted in the tractor **- conditioner is mounted in the tractor

	№ рис.	2.18
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Выключатель ВК343-03.43А ТУ 37.003.701-75	Switch ВК343-03.43А ТU 37.003.701-75	1	1
2		П147-02.03 Переключатели ТУ 37.003.701-75	Switches P147-02.03 ТU 37.003.701-75	7	7
3		П150-07.28 Переключатели ТУ 37.003.701-75	Switches P150-07.28 ТU 37.003.701-75	4	4
4		П147-04.11 Переключатели ТУ 37.003.701-75	Switches P147-04.11 ТU 37.003.701-75	1	-
5		Рамка выключателей 60.3710116	Switches frame 60.3710116	13	13

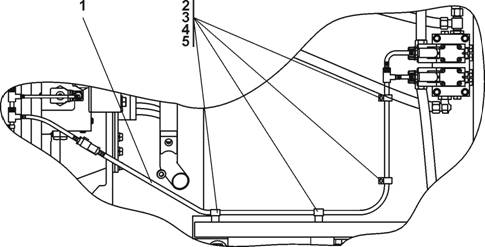

Рисунок 2.19 Электрооборудование лебедки

Figure 2.19 Winch electric equipment

2СП Электрооборудование лебедки 4SP Winch electric equipment
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.19	4СП(SP)	Электрооборудование лебедки	Winch electric equipment	´
	4-20СП(SP)	Электрооборудование лебедки	Winch electric equipment		´

	№ рис.	2.19
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	32СП(SP)	Жгут	Harness	1
	32-20СП -20SP	Жгут	Harness		1
2	41 5090	Хомутик	Clip	4	4
3		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOSТ 7796-70	4	4
4		Шайба 8Т ГОСТ 6402-70	Washer 8T GOSТ 6402-70	4	4
5	31 0150	Шайба 8 ГОСТ	Washer 8 GOSТ	4
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOSТ		4
