Раздел 2 Электрооборудование (стр. 2 )

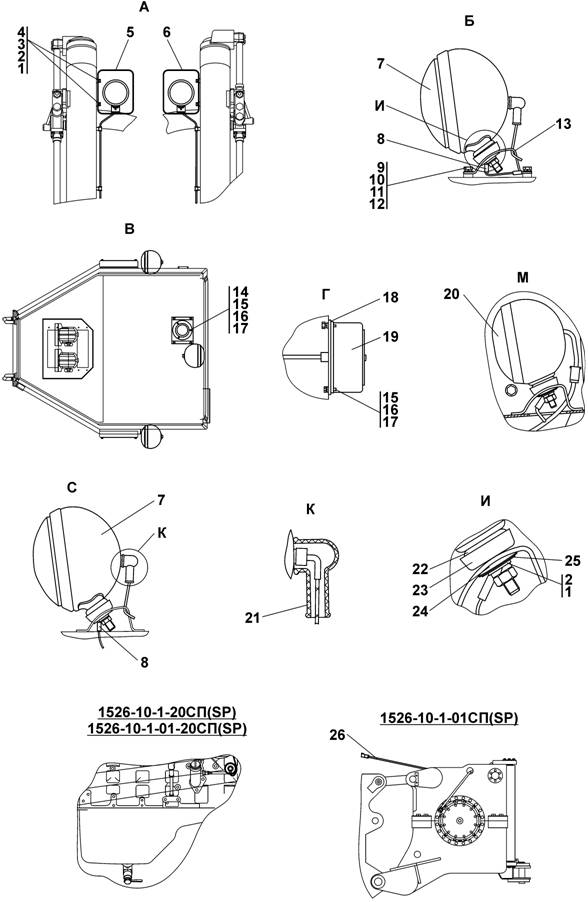

Figure 2.2 Electric equipment

	№ рис.	2.2
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
1	31 0210	Шайба 12 ГОСТ (допускается замена на поз.2)	Washer 12 GOST (replacement for pos.2 is allowed)	9	9
	31 0210-20	Шайба 12 ГОСТ	Washer 12 GOST			9
2		Шайба 12 ГОСТ (взамен поз.1)	Washer 12 GOST (instead of pos.1)	9	9	9
3		Шайба 12 ОТ ГОСТ 6402-70	Washer 12 ОТ GOST 6402-70	4	4	4
4		Болт М12´1,25-6g´20 ГОСТ 7796-70	Bolt М12´1.25-6g´20 GOST 7796-70	4	4	4
5	СП(SP)	Кожух	Jacket	1	1
	-20СП(SP)	Кожух	Jacket			1
6	-01СП(SP)	Кожух	Jacket	1	1
	-01-20СП -20SP	Кожух	Jacket			1
7		Фара 3131.3711010 ГОСТ Р.41.1-99	Headlight 3131.3711010 GOST Р.41.1-99	8
		Фара 3136.3711010 ГОСТ Р.41.1-99	Headlight 3136.3711010 GOST Р.41.1-99		8
		Фара 3137.3711010 ГОСТ Р.41.1-99	Headlight 3137.3711010 GOST Р.41.1-99			8
8	СП(SP)	Провод	Wire	7	7
	0СП(SP)	Провод	Wire			7
9		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOST 7796-70	9	9	9
10		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOST 6402-70	30	30	30
11	31 0110	Шайба 6 ГОСТ (допускается замена на поз. 12)	Washer 6 GOST (replacement for pos.12 is allowed)	9	9
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOST			9
12	31 0150	Шайба 8 ГОСТ (взамен поз. 11)	Washer 8 GOST (instead of pos.11)	30	30
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOST			30
13		Кронштейн	Bracket	5	5	5

	№ рис.	2.2
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
14		М6-6g´25 ГОСТ	Screw В. М6-6g´25 GOST	3	3	3
15		Гайка М6 ГОСТ 5915-70	Nut М6 GOST 5915-70	5	5	5
16		Шайба 6Т ГОСТ 6402-40	Washer 6Т GOST 6402-40	9	9	9
17	31 0110	Шайба 6 ГОСТ	Washer 6 GOST	9	9
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOST			9
18	ТТ	Прокладка	Gasket	1	1
	ТТ0	Прокладка	Gasket			1
19		Фонарь освещения номерного знака ФП-134Б ТУ37.003.675-82	Number plate light FP-134B ТU37.003.675-82	1	1	1
20		Фара 754.3711 ГОСТ Р.41.1-99	Headlight 754.3711 GOST Р.41.1-99	2
		Фара 7546.3711 ГОСТ Р.41.1-99	Headlight 7546.3711 GOST Р.41.1-99		2
		Фара 7547.3711 ГОСТ Р.41.1-99	Headlight 7547.3711 GOST Р.41.1-99			2
21		Наконечник	Tip	2	2	2
22		Опора	Support	10	10	10
23		Опора	Support	10	10
		Опора	Support			10
24		Опора	Support	10	10
		Опора	Support			10
25		Кольцо 14´12´4 ОСТ 38.	Ring 14´12´4 ОSТ 38.	10	10	10
26	4СП(SP)	Электрооборудование лебедки	Winch electric equipment	1	1
	4-20СП -20SP	Электрооборудование лебедки	Winch electric equipment			1
