Раздел 2 Электрооборудование (стр. 8 )

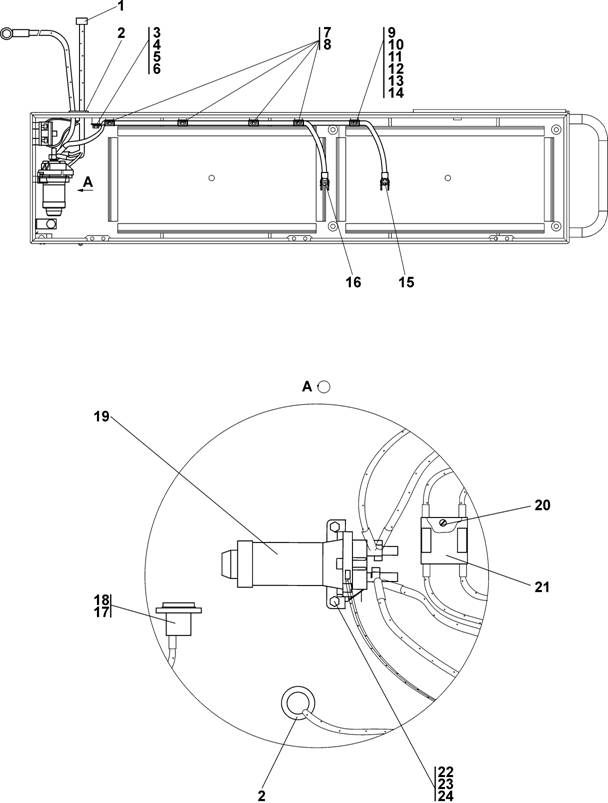

Рисунок 2.8 Электрооборудование трансмиссии

Figure 2.8 Transmission electric equipment

СП Электрооборудование трансмиссии SP Transmission electric equipment
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.8	СП(SP)	Электрооборудование трансмиссии	Transmission electric equipment	´	´

	№ рис.	2.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Жгут Тр	Harness Tr	1
	-20СП(SP)	Жгут Тр	Harness Tr		1
2	41 5119	Хомутик	Clip	2	2
3		Шайба 8 ГОСТ	Washer 8 GOST	9	9
4		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOST 6402-70	9	9
5	41 5090	Хомутик	Clip	1	1
6		Хомутик	Clip	5	5
7		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOST 7796-70	9	9
8		Наконечник	Tip	5	5
9	ТТ	Шайба	Washer	1	1

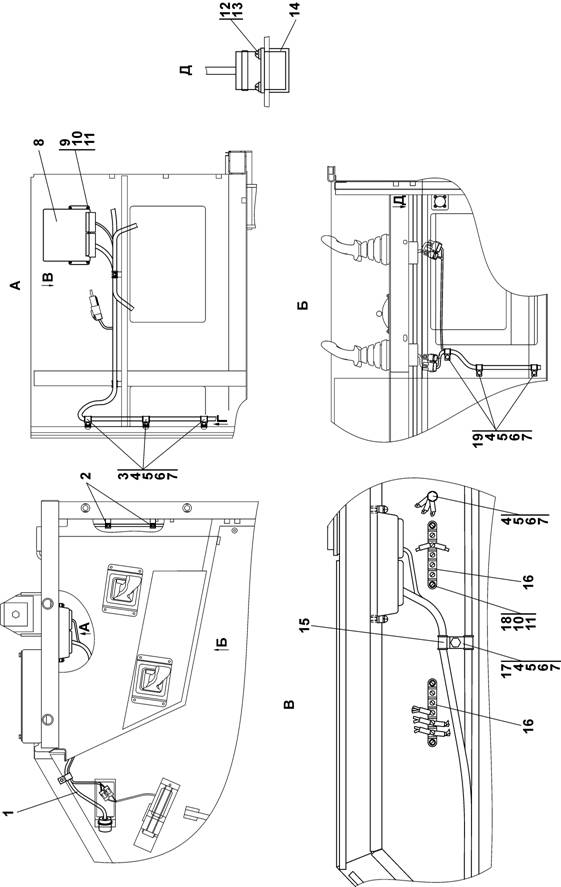

Рисунок 2.9 Установка управления навесным оборудованием

Figure 2.9 Implements control installation

СП Установка управления навесным оборудованием SP Implements control installation
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
2.9	СП(SP)	Установка управления навесным оборудованием	Implements control installation	´	´

	№ рис.	2.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Жгут НО	Harness NO	1
	-20СП(SP)	Жгут НО	Harness NO		1
2	41 5119	Хомутик	Clip	2	2
3		Хомутик	Clip	3	3
4		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOST 7796-70	10	10
5		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOST 6402-70	10	10
6	31 0150	Шайба 8 ГОСТ (допускается замена на поз. 7)	Washer 8 GOST (replacement for pos. 7 is allowed)	10
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOST		10
7		Шайба 8 ГОСТ (взамен поз.6)	Washer 8 GOST (instead of pos.6)	10	10
8		Контроллер RС 6-9 с п/о VACC (поставляется по договору)	Controller RСG-9 VACC (delivered against the Contract)	1	1
9		Болт М6-6g´25 ГОСТ 7798-70	Bolt М6-6g´25 GOST 7798-70	4	4
10		Шайба 6Т ГОСТ 6402-70	Washer 6Т GOST 6402-70	8	8
11	31 0110	Шайба 6 ГОСТ	Washer 6 GOST	8
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOST		8

	№ рис.	2.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
12	31 0050	Шайба 4 ГОСТ	Washer 4 GOST	4
	31 0050-20	Шайба 4 ГОСТ	Washer 4 GOST		4
13		Винт 4´16 ОСТ 37.001.187-81	Screw 4´16 ОSТ 37.001.187-81	4	4
14		Крышка HDC 16-9	Cover HDC 16-9	1	1
15		Хомутик	Clip	1	1
16		Панель соединительная 17.3723.000 ТУ 37.003.1358-93	Connecting panel 17.3723.000 ТU 37.003.1358-93	2	2
17		Хомутик	Clip	1	1
18		Болт М6-6g´20 ГОСТ 7798-70	Bolt М6-6g´20 GOST 7798-70	4	4
19		Хомутик	Clip	3	3
