Раздел 2 Электрооборудование (стр. 1 )

Раздел 2

Электрооборудование

Section 2

Electric equipment

Раздел 2 Электрооборудование

Section 2 Electric equipment

Содержание

Contents

2.1	СП(SP)/ -01СП(SP)	Электрооборудование	Electric equipment	2-4
2.2	СП(SP)	Установка электрооборудования на раме	Electric equipment mounting on the frame	2-11
2.3	СП(SP)	Электрооборудование пола кабины	Cab floor electric equipment	2-14
2.4	СП(SP)	Электрооборудование передней облицовки	Front facing electric equipment	2-21
2.5	СП(SP)	Электрооборудование топливного бака	Fuel tank electric equipment	2-24
2.6	СП(SP)	Электрооборудование трансмиссии	Transmission electric equipment	2-27
2.7	СП(SP)	Установка управления навесным оборудованием	Implements control installation	2-29
2.8	СП(SP)	Электрооборудование контейнера АКБ	Storage batteries electric equipment	2-32
2.9	СП(SP)	Электрооборудование контейнера отопителя	Heater container electric equipment	2-35
2.10	СП(SP)	Щиток приборов	Instrument panel	2-38
2.11	02СП(SP)	Электрооборудование двигателя	Diesel engine electric equipment	2-41
2.12	01СП(SP)	Электрооборудование крыши кабины	Cab roof electric equipment	2-43
2.13	02СП(SP)	Электрооборудование крыши кабины	Cab roof electric equipment	2-49
2.14	СП(SP)/ -01СП(SP)	Щиток выключателей	Switch panel	2-55
2.15	4СП(SP)	Электрооборудование лебедки	Winch electric equipment	2-57
			Всего листов	58
			Total pages

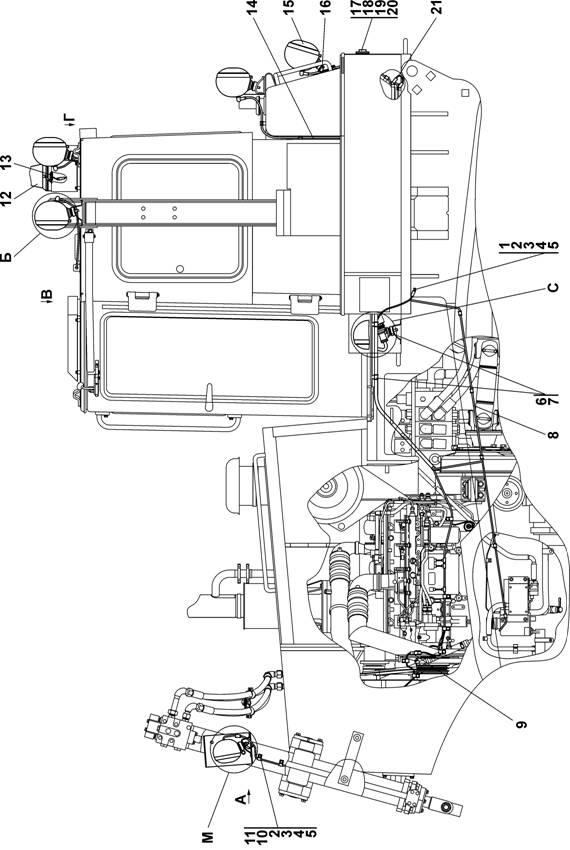

Рисунок 2.1 Электрооборудование

Figure 2.1 Electric equipment

СП/-01СРП Электрооборудование SP/-01SRP Electric equipment
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	У U	Т
2.1, 2.2	СП(SP)	Электрооборудование*	Electric equipment*	´	´
	0СП(SP)	Электрооборудование	Electric equipment			´
	1СП(SP)	Электрооборудование**	Electric equipment**	´	´
	1-20СП(SP)	Электрооборудование	Electric equipment			´

ПРИМЕЧАНИЕ Note

* - с бульдозерно-рыхлительным оборудованием ** - с лебедкой ** - equipped with a dozer and a ripper ** - equipped with a winch

	№ рис.	2.1
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
1	-45СП(SP)	Провод	Wire	1	1
	-45-20СП -20SP	Провод	Wire			1
2		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOST 7796-70	30	30	30
3		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOST 6402-70	30	30	30
4	31 0110	Шайба 6 ГОСТ (допускается замена на поз. 5)	Washer 6 GOST (replacement for pos. 5 is allowed)	9	9
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOST			9
5	31 0150	Шайба 8 ГОСТ (взамен поз.4)	Washer 8 GOST (instead of pos.4)	30	30
	31 0150	Шайба 8 ГОСТ	Washer 8 GOST			30
6	-02	Прокладка	Gasket	2	2	2
7		Хомутик	Clip	2	2	2

	№ рис.	2.1
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
8	СП(SP)	Установка электрооборудования на раме	Mounting of electric equipment on the frame	1
	10СП(SP)	Установка электрооборудования на раме	Mounting of electric equipment on the frame		1
	20СП(SP)	Установка электрооборудования на раме	Mounting of electric equipment on the frame			1
9	СП(SP)	Электрооборудование передней облицовки	Front facing electric equipment	1
	10СП(SP)	Электрооборудование передней облицовки	Front facing electric equipment		1
	20СП(SP)	Электрооборудование передней облицовки	Front facing electric equipment			1
10		Хомутик	Clip	4	4	4
11	-04	Прокладка	Gasket	4	4	4
12	14СП(SP)	Маяк проблесковый	Flashing beacon	1	1
	14-20СП -20SP	Маяк проблесковый	Flashing beacon			1
13		Кольцо	Ring	1	1	1
14	СП(SP)	Электрооборудование топливного бака	Fuel tank electric equipment	1
	10СП(SP)	Электрооборудование топливного бака	Fuel tank electric equipment		1
	20СП(SP)	Электрооборудование топливного бака	Fuel tank electric equipment			1
15		Фара 3131.3711010 ГОСТ Р.41.1-99	Headlight 3131.3711010 GOST Р.41.1-99	8
		Фара 3136.3711010 ГОСТ Р.41.1-99	Headlight 3136.3711010 GOST Р.41.1-99		8
		Фара 3137.3711010 ГОСТ Р.41.1-99	Headlight 3137.3711010 GOST Р.41.1-99			8
16	-29СП(SP)	Провод	Wire	1	1
	-29-20СП -20SP	Провод	Wire			1
17		М6-6g´12 ГОСТ	Screw В. М6-6g´12 GOST	4	4	4
18		Шайба 6Т ГОСТ 6402-70	Washer 6Т GOST 6402-70	9	9	9

	№ рис.	2.1
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
19	31 0110	Шайба 6 ГОСТ	Washer 6 GOST	9	9
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOST			9
20		Световозвращатель ФП-310Е-0 ТУ37.003.079-80	Cat's eye FP-310Е-0 ТU37.003.079-80	2	2	2
21	-40СП(SP)	Провод	Wire	2	2
	-40-20СП -20SP	Провод	Wire			2

Рисунок 2.2 Электрооборудование
