Раздел 2 Электрооборудование (стр. 4 )

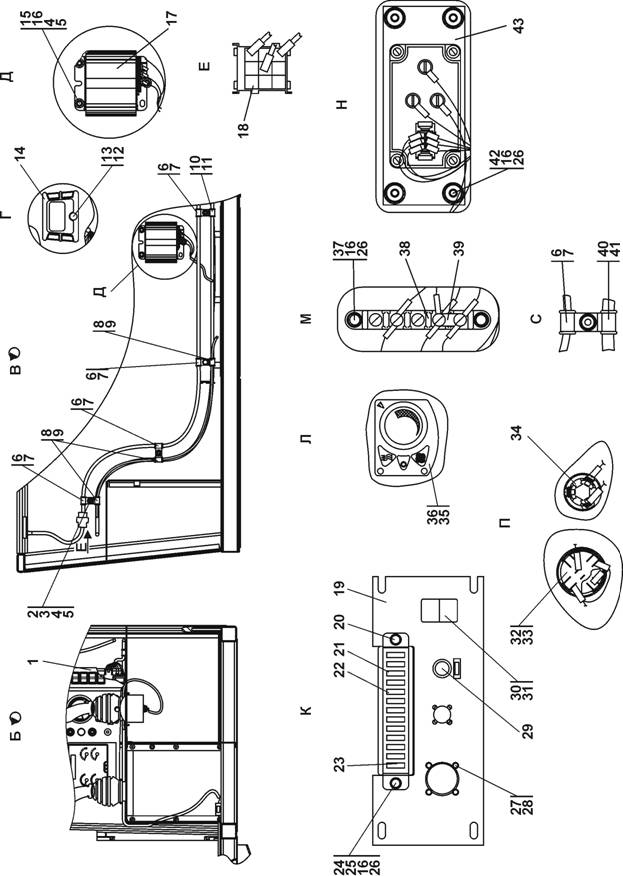

Рисунок 2.4 Электрооборудование пола кабины

Figure 2.4 Cab floor electric equipment

СП Электрооборудование пола кабины SP Cab floor electric equipment
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	У U	Т
2.4, 2.5	СП(SP)	Электрооборудование пола кабины	Cab floor electric equipment	´	´
	20СП(SP)	Электрооборудование пола кабины	Cab floor electric equipment			´

	№ рис.	2.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
1	-04	Прокладка	Gasket	4	4	4
2	41 5204	Хомутик	Clip	2	2	2
3	-03	Прокладка	Gasket	4	4	4
4		Хомутик	Clip	4	4	4
5	СП(SP)	Установка управления навесным оборудованием	Implements control installation	1	1
	20СП(SP)	Установка управления навесным оборудованием	Implements control installation			1
6		М6-6g´16 ГОСТ	Screw В. М6-6g´16 GOSТ	2	2	2
7		Гайка М6 ГОСТ 5915-70	Nut М6 GOSТ 5915-70	6	6	6
8		Шайба 6Т ГОСТ 6402-70	Washer 6Т GOSТ 6402-70	21	21	21
9	31 0110	Шайба 6 ГОСТ	Washer 6 GOSТ	24	24
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOSТ			24
10		М6-6g´12 ГОСТ	Screw В. М6-6g´12 GOSТ	4	4	4
11	-05	Прокладка	Gasket	3	3	1
12		Хомутик	Clip	3	3	1
13		Колодка	Connector block	1	1	-
14		Хомутик	Clip	2	2	2
15	СП(SP)	Жгут	Harness	1	1	-
16	-01СП(SP)	Жгут	Harness	1	1
	-01-20СП -20SP	Жгут	Harness			1

	№ рис.	2.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
17	СП(SP)	Жгут	Harness	1	1
	-20СП(SP)	Жгут	Harness			1
18	СП(SP)	Жгут	Harness	1	1
	-20СП(SP)	Жгут	Harness			1
19	СП(SP)	Жгут	Harness	1	1	-
20	СП(SP)	Плата	Board	1	1
	-20СП(SP)	Плата	Board			1
21		Болт М6-6g´16 ГОСТ 7798-70	Bolt М6-6g´16 GOSТ 7798-70	8	8	8
