Раздел 2 Электрооборудование (стр. 5 )

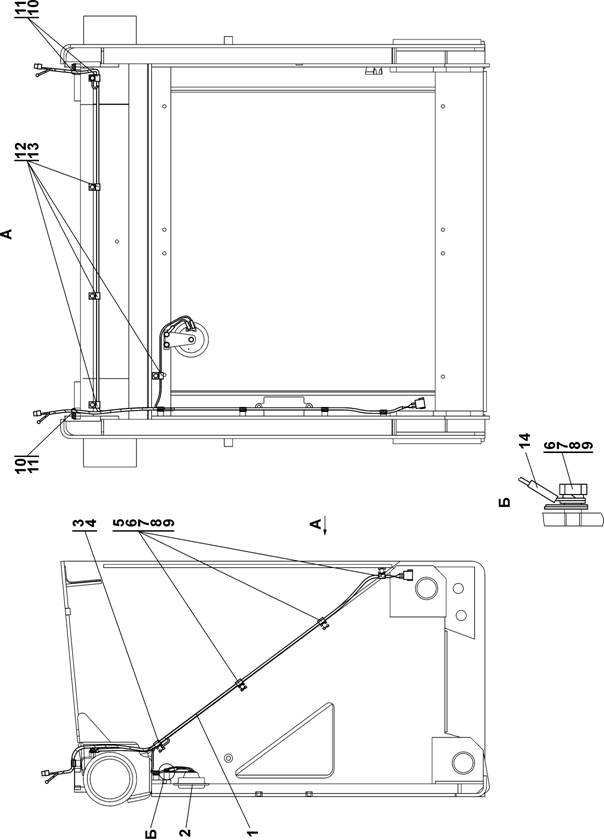

Рисунок 2.5 Электрооборудование пола кабины

Figure 2.5 Cab floor electric equipment

	№ рис.	2.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
1	СП(SP)	Щиток приборов	Instrument panel	1	1
	-20СП(SP)	Щиток приборов	Instrument panel			1
2		Болт М8-6g´16 ГОСТ 7796-70	Bolt М8-6g´16 GOSТ 7796-70	10	10	10
3		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOSТ 6402-70	10	10	10
4	31 0150	Шайба 8 ГОСТ (допускается замена на поз.5)	Washer 8 GOST (replacement for pos. 5 allowed)	13	13
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOST			13
5		Шайба 8 ГОСТ (допускается замена на поз.4)	Washer 8 GOST (replacement for pos. 4 allowed)	13	13	13
6	-07	Прокладка	Gasket	5	5	-
7	41 5090	Хомутик	Clip	5	5	-
8	-02	Прокладка	Gasket	3	3	3
9	41 5320	Хомутик	Clip	3	3	3
10	-03	Прокладка	Gasket	4	4	4
11		Хомутик	Clip	4	4	4
12		Фиксирующий винт	Fixing screw	1	1	-
13		Крышка	Cover	1	1	-
14		Устройство управления «Easy Start» 22 1100	Control device «Easy Start» 22 1100	1	1	-
15		Болт М8-6g´35 ГОСТ 7796-70	Bolt М8-6g´35 GOSТ 7796-70	3	3	3
16		Шайба 6Т ГОСТ 6402-70	Washer 6Т GOSТ 6402-70	21	21	21
17		Преобразователь напряжения ПН24/125 РИВП 453741.006 ТУ	Voltage converter РН24/125 RIVP.453741.006ТU	1	1	1
18		Колодка штыревая	Pin connector	1	1	-
19		Панель	Panel	1	1
	0	Панель	Panel			1
20	45 7	Блок предохранителей ТУ 37.469.027-98	Fuses block ТU 37.469.027-98	1	1	1
21	45 7	Предохранитель 25 А 355.3722 ТУ 37.469.013-95	Fuse 25 А 355.3722 ТU 37.469.013-95	2	2	2
22	45 7	Предохранитель 20 А 354.3722 ТУ 37.469.013-95	Fuse 20 А 354.3722 ТU 37.469.013-95	3	3	1

	№ рис.	2.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
23	45 7	Предохранитель 10 А 352.3722 ТУ 37.469.013-95	Fuse 10 А 352.3722 ТU 37.469.013-95	8	8	7
24		М6-6g´22 ГОСТ	Screw В. М6-6g´22 GOSТ	2	2	2
25		Гайка М6 ГОСТ 5915-70	Nut М6 GOSТ 5915-70	6	6	6
26	31 0110	Шайба 6 ГОСТ	Washer 6 GOSТ	24	24
	31 0110-20	Шайба 6 ГОСТ	Washer 6 GOSТ			24
27	31 0050	Шайба 4 ГОСТ	Washer 4 GOSТ	4	4
	31 0050-20	Шайба 4 ГОСТ	Washer 4 GOSТ			4
28	45 9	Винт 4´16 ОСТ 37.001.187-81	Screw 4´16 ОSТ 37.001.187-81	4	4	4
29		Розетка штепсельная ПС-500	Socket PS-500	1	1	1
30		Переключатель П147-02.17 ТУ 37.003.701-75	Switch P147-02.17 ТU 37.003.701-75	1	1	1
31		Рамка выключателей 60.	Switches frame 60.	1	1	1
32	45 7	Выключатель стартера и приборов ВК 353 ТУ 37.003.529-77	Starter and instruments switch VK 353 YU 37.003.529-77	1
	45 7	Выключатель стартера и приборов ВК 353 Э ТУ 37.003.529-77	Starter and instruments switch VK 353 E ТU 37.003.529-77		1
	45 7	Выключатель стартера и приборов ВК 353 Т ТУ 37.003.529-77	Starter and instruments switch VK 353 Т ТU 37.003.529-77			1
33		Гайка 157.000	Nut 157.000	1	1	1
34		Выключатель кнопочный Ф53710.000 ТУ	Button switch F53710.000 ТU	1	1	1
35		Шуруп 2-3´25.019 ГОСТ 1144-80	Screw 2-3´25.019 GOSТ 1144-80	1	1	-
36		Мини-регулятор	Mini-regulator	1	1	-
37		Болт М6-6g´20 ГОСТ 7798-70	Bolt М6-6g´20 GOSТ 7786-70	2	2	2

	№ рис.	2.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	У U	Т
38		Панель соединительная 17.3723.000 ТУ 37.003.1358-93	Connecting panel 17.3723.000 ТU 37.003.1358-93	1	1	1
39		Шинка	Tie	1	1
	0	Шинка	Tie			1
40	-04	Прокладка	Gasket	4	4	4
41	41 5204	Хомутик	Clip	2	2	2
42		Болт М6-6g´16 ГОСТ 7798-70	Bolt М6-6g´16 GOSТ 7798-70	8	8	8
43	СП(SP)	Панель	Panel	1	1
	-20СП(SP)	Панель	Panel			1
