Инструкция по сварке цветных металлов в электромонтажном производстве (стр. 10 )

1 - шина; 2 - механизм вертикального поджима; 3 - выводные колодки; 4 - охладитель; 5 - откидывающаяся щека; 6 - электрод; 7 - подвижная щека; 8 - пневмоцилиндр; 9 - воздушный шланг; 10 - уплотнение

ПРИЛОЖЕНИЕ 7

Шаблон для установки зазора между шинами

1 - собираемые, шины; 2 - формующая накладка; 3 - шаблон; 4 - поддон; 5 - уплотнение

ПРИЛОЖЕНИЕ 8

Сварочные столы

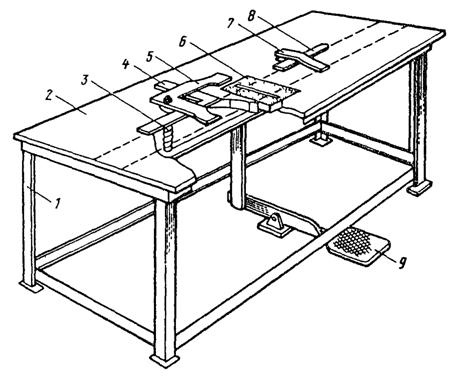

Рис. 1. Стол с пружинным зажимом для сварки шин толщиной до 12 мм:

1 - каркас стола; 2 - плита; 3 - пружина зажима; 4, 8 - упор; 5, 7 - зажим; 6 - угольная прокладка; 9 - педаль

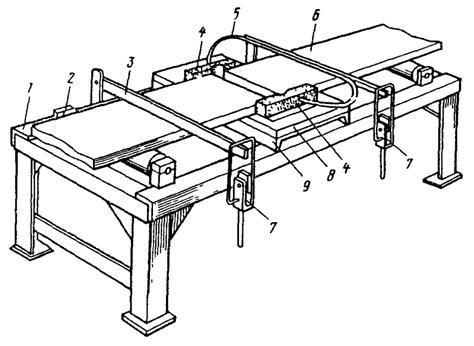

Рис. 2. Стол для сварки тяжелых шин, встроенный в технологическую линию заготовки ошиновки:

1 - станина; 2 - ролик; 3 - прижимная штанга; 4 - графитовый брусок; 5 - пружинный зажим; 6 - свариваемые шины; 7 - замок; 8 - подкладная плита; 9 - швеллер

ПРИЛОЖЕНИЕ 9

Приспособление для сварки секций шинопроводов ШМА

1 - графитовый блок; 2 - свариваемые шины; 3 - откидная распорка; 4 - распорная втулка; 5 - шпилька; 6 - стальная щека; 7 - стяжной винт

ПРИЛОЖЕНИЕ 10

Кантователь трехфазных секций коробчатого токопровода

1 - основание; 2 - полки с зажимами; 3 - разъемный обод; 4 - ролики; 5 - оси роликов; 6 - стойки

ПРИЛОЖЕНИЕ 11

Центратор труб

ПРИЛОЖЕНИЕ 12

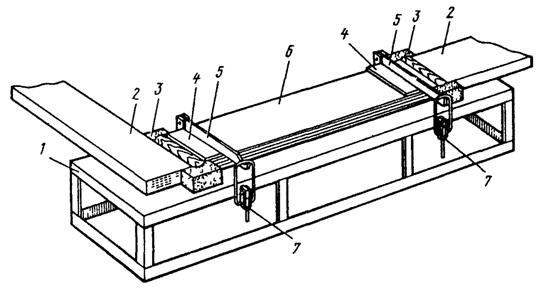

Стол для сварки тяжелых шин с пакетом лент

1 - каркас стола; 2 - шина; 3 - графитовый брусок; 4 - медная пластина; 5 - прижим; 6 - пакет лент; 7 - замок

ПРИЛОЖЕНИЕ 13

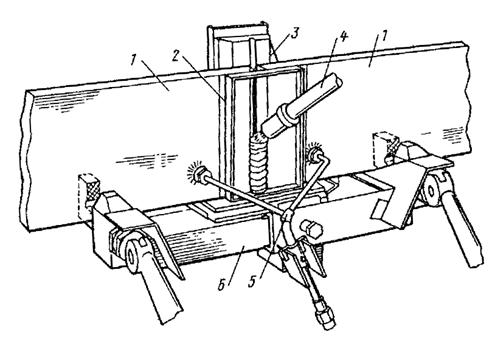

Приспособление для фиксации и подогрева шин

1 - свариваемые шины; 2 - газоотражатель; 3 - подкладка угольно-графитовая; 4 - горелка сварочная; 5 - горелка пропано-кислородная; 6 - основание

ПРИЛОЖЕНИЕ 14

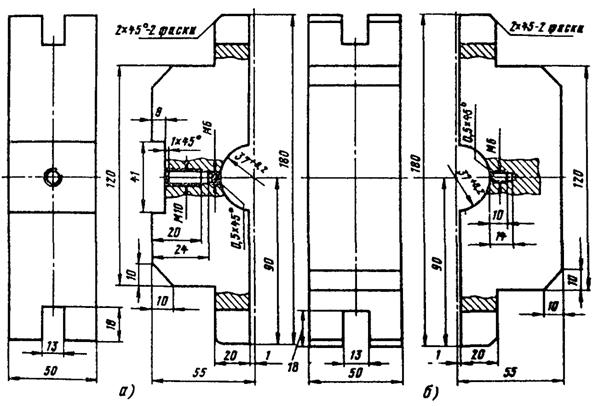

Охладитель

а - нижняя часть; б - верхняя часть

ПРИЛОЖЕНИЕ 15

Вкладыш медный к охладителям

Сечение жил, мм2	Размеры вкладыша, мм
d	H
300	22,5	10
400	25,8	12
500	29,5	13,5
625	32,7	15

ПРИЛОЖЕНИЕ 16

Формы для пропано-кислородной сварки соединений, ответвлений и оконцеваний алюминиевых жил

Таблица 1

Стержневое оконцевание жил

Сечение жил, мм2	Размеры сварочной формы, мм
l	d
16	35	8
25	35	8
35	35	8
50	40	12
70	40	12
95	45	16
120	45	16
150	55	18
185	55	18
240	55	22

Таблица 2

Соединение и ответвление жил сваркой по торцам

Суммарное сечение, мм2	Размеры сварочной формы, мм
l	d
32	25	8
50	30	12
70	30	12
95	30	16
120	35	16
150	35	18
185	35	20
240	35	22

ПРИЛОЖЕНИЕ 17

Опорная стойка для оконцевания жил пропано-кислородной сваркой

ПРИЛОЖЕНИЕ 18

Формы для пропано-кислородной сварки оконцеваний алюминиевых жил наконечниками ЛАШт

Сечение жилы, мм2	Наконечник	Размер формы *, мм
Внутренний диаметр	Длина
70	ЛАШт-70	18	25
95	ЛАШт-95	22	30
120	ЛАШт-120	22	30
150	ЛАШт-150	24	30
185	ЛАШт-185	26	30
240	ЛАШт-240	30	30

* Толщина стенки у всех форм 4 мм.

ПРИЛОЖЕНИЕ 19

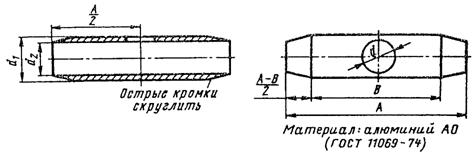

Гильза алюминиевая к термитному патрону для сварки кабелей на напряжение 20 и 35 кВ

Сечение жил, мм2	Размеры гильз, мм
А	В	d	d1	d2
25	47	33	5,0	9,9	6,7
35	48	34	5,5	11,1	7,9
50	52	38	8,0	12,8	9,5
70	58	44	10,0	14,5	11,3
95	66	50	12,0	17,5	13,3
120	74	54	13,0	19,2	14,8
150	74	54	14,0	21,0	16,3
185	76	58	16,0	22,9	18,3

Примечание. Размер d1 имеет допуск - 0,2 мм; размер d2 - +0,24 мм.

ПРИЛОЖЕНИЕ 20

Наконечники ШАС из алюминиевого сплава

Сечение жил, мм2	Размеры наконечника, мм
А	Б	Н	d
16	20	19	24	5,4
25	20	20	29	7
35	24	25	44	8
50	24	29	47	9
70	28	32	54	12
95	28	34	59	13
120	34	40	63	16
150	34	42	70	17
185	40	45	74	19
240	40	50	80	21

ПРИЛОЖЕНИЕ 21

Формующее приспособление для оконцевания
