(см. табл. А 10.1; А 10.2)
Продолжение приложения А
Таблица А 10.1. Спецификация на элементы модуля Т18
№ поз. | Наименование | Тип | Количество | Примечание | |
I оч. | II оч. | ||||
22 | Блок опорных изоляторов 10 кВ | Б10-77/06- - | 1 | 1 | |
26 | Блок ЗОН-110 и РВС (ОПН) | Б110-62- - | 1 | 1 | |
65 | Шина | Входит УМ-2 | 1 | 1 | |
66 | Ошиновка тр-ра на стороне 6 (10) кВ | Входит УМ-2 | 1 | 1 | |
71 | Кронштейн | Входит УМ-2 | 1 | 1 | |
72 | КРУкВ | К- ™ | 1 | 1 | Определяется проектом |
73 | Шкаф ТСН | 1 | 1 | Определяется проектом | |
78 | Трансформатор силовой | см. табл. 10.2 | 1 | 1 | Определяется проектом |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 8 | ||
81 | Лежень | ЛЖ-2,8 | 4 | ||
85 | Фундамент трансформатора | 2 | |||
87 | Фундамент шкафов КРУкВ | 1 |
Таблица А 10.2. Спецификация на элементы модуля Т18
Тип модуля | Тип трансформатора | IНОМ ошиновки | Категория изоляции | Климатическое исполнение |
Т18-1 | ТРДН-25000/110/10 ТРДН-25000/110/10-6 ТРДН-32000/110/10-10 ТРДН-40000/110/10-10 | 1890 | А | УХЛ1 |
Т18-2 | ТДТН-25000/110/10/6 ТРДН-32000/110/6-6 ТРДН-40000/110/6-6 ТРДН-40000/110/10-6 ТРДН-40000/110/10/10 | 3270 | ||
Т18-3 | см. Т18-1 | 1890 | Б | УХЛ1 |
Т18-4 | см. Т18-2 | 3270 |
Продолжение приложения А
| ||||||
|

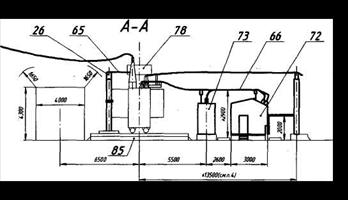

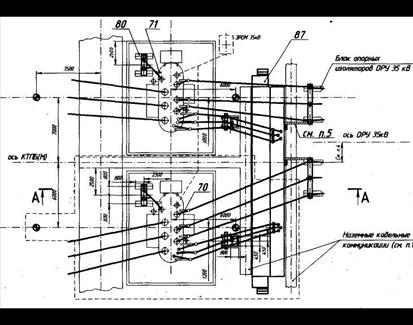

Рис. А 11. Модуль Т21. Узел трансформаторов 110/35/10(6) кВ
(см. табли. А 11.1; А 11.2)
Продолжение приложения А
Таблица А 11.1. Спецификация на элементы модуля Т21
№ поз. | Наименование | Тип | Количество | Примечание | |
I оч. | II оч. | ||||
26 | Блок ЗОН-110 и РВС | Б110-62- - | 1 | 1 | |
65 | Шина | Входит УМ-2 ™ | 1 | 1 | |
66 | Ошиновка тр-ра на стороне 6 (10) кВ | Входит УМ-2 | 1 | 1 | |
70 | Кронштейн | Входит УМ-2 | 3 | 3 | |
71 | Кронштейн | Входит УМ-2 | 1 | 1 | |
72 | КРУкВ | К- ™ | 1 | 1 | Определяется проектом |
73 | Шкаф ТСН | 1 | 1 | Определяется про-ектом | |
78 | Трансформатор силовой | см. табл. 11.2 | 1 | 1 | Определяется про-ектом |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 8 | ||
85 | Фундамент трансформатора | 2 | |||
87 | Фундамент шкафов КРУкВ | 1 |
Таблица А 11.2. Спецификация на элементы модуля Т21
Тип модуля | Тип трансформатора | IНОМ ошиновки | Категория изоляции | Климатическое исполнение |
Т21-1 | ТМТН-6300/110/35/10 | 690 | А | УХЛ1 |
Т21-2 | ТМТН-6300/110/35/6 ТМТН-10000/110/35/10 (6) ТДТН-10000/110/35/10 (6) | 1380 | ||
Т21-3 | ТДТН-16000/110/35/10 ТДТН-25000/110/35/10 | 1890 | ||
Т21-4 | ТДТН-16000/110/35/6 ТДТН-25000/110/35/6 ТДТН-40000/110/35/10 (6) | 3270 | ||
Т21-5 | см. Т21-1 | 690 | Б | УХЛ1 |
Т21-6 | см. Т21-2 | 1380 | ||
Т21-7 | см. Т21-3 | 1890 | ||
Т21-8 | см. Т21-4 | 3270 |
Продолжение приложения А
|
