Выключатели:

масляный С-35М-630-10 У1 с приводом ПП-67; масляный С-35М-630-10 ХЛ1 с приводом ПЭМУ-500; вакуумный ВВУ-35II-5/630 УХЛ1 (BBC-35II-20/630 УХ/11) с приводом ПЭМУ-500; элегазовый ВБЭТ-35III-630УХЛ с приводом ПЭМУ-500; элегазовый ВГБЭ-35-12,5/630УХЛ с приводом ПЭМ – или ПЭМ-II; элегазовый ВГБЭП-35-12,5/630УХЛ с приводом ПЭМ-III; маломасляный ВМУЭ-35Б-25/1250УХЛ1 с встроенным электромагнитным приводом; вакуумный ВБН-35II-20/1600УХЛ1 с встроенным электромагнитным приводом; вакуумный ВБНТ-35-20/630У1 с встроенным пружинным приводом; элегазовый ВГТ-110II-40/2500У1 с пружинным приводом ППрК-1800УХЛ1; элегазовый ВГТ-220II-40/2500У1 с пружинным приводом ППрК-1800УХЛ1; элегазовый ВГБУ-110У1; элегазовый ВГБУ-220У1; элегазовый ВЭБ-110II*-40/2000 УХЛ1 с пружинным приводом ППрК-1800УХЛ1; элегазовый LTB 145D1/B (АББ УЭТМ) с пружинным приводом BLK; баковый элегазовый 145РМ40; 242PMR40; элегазовый HPL 245/ B1 (АББ УЭТМ) с пружинным приводом BLG 1002A; баковый элегазовый DT1-145F (ALSTOM); колонковый элегазовый 3AP1-FG 123(126) (SIMENS).

Заземлители:

ЗОН 110М-(I) II УХЛ1; ЗОН 110Б-(I) II УХЛ1.

Изоляторы:

Изоляторы опорные: C4-450II-M; С4-195-УХЛ1; С6-950-УХЛ1; И0СУХЛ1; ИОСУХЛ1; ИОСУХЛ1; ИОСУХЛ1; ИОСУХЛ1; ОНС-20-500 УХЛ1; ИОС-35-500 УХ/11; ИОСК 6-80- II УХЛ1; И1УХЛ1; изолятор штыревой: ШФ - 20Г УХЛ1.

Предохранители:

ПКН-001-35У1; ПКН-001-35ХЛ1; ПКТ У1; ПКТ У1; ПКТ У1

Разрядники вентильные:

РВС-15 У1; РВС-20 У1; РВС-35 У1; РВС-110М У1; РВС-220М У1.

Разъединители:

Однополюсные РВО-6(10)/УХЛ1; разъединикВ: РГ-35/1250 УХЛ1 с приводом ПРГ; РДЗ-35/1000 УХЛ1 с приводом ПР или ПРГ; разъединикВ: РГПЗ-110/1250 УХЛ1 с приводом ПРГ или ПДГ; РДЗ-110/УХЛ1 с приводом ПР или ПРГ; SGF 123 УХЛ1 с приводом НА или МТ; РГН-110/УХ/11 с приводом ПРГ или ПДГ; РГ-110II/1000УХЛ1 с приводом ПРГ или ПДГ; разъединикВ РДЗ-220/УХЛ1 с приводом ПР или ПРГ.

НЕ нашли? Не то? Что вы ищете?

Высокочастотные заградители:

ВЗ - ,5У1; ВЗ - 1,5У1; ВЗ - 2,5У1; ВЗ - 2,0У1; СМР - 66/3-0,0044ХЛ1; СМРБ - 66/3-0,0044У1; СМРБ - 110/3-0,0064У1; СМР - 110/3-0,0064ХЛ1; СМР - 110/3-0,0022У1; СМР - 110/3-0,0064У1; СМВ - 66/3-4,4У1 с изолирующей подставкой ПИ-1У1; СМБВ - 66/3-4,4У1 с ПИ-1У1; СМБ - 66/3-4,4ХЛ1 С-ПИ-1ХЛ1; СМ - 110/3-6,4У1 с ПИ-2У1; СМ - 110/3-6,4ХЛ1 с ПИ-2ХЛ1; СМБ - 110/3-6,4У1 с ПИ-2У1; СМВ - 110/3-6,4У1 с ПИ-2У1; СМБВ - 110/3-6,4У1 с ПИ-2У1; СМВ-110/3-6,4ХЛ1 с ПИ-2ХЛ1.

Реакторы:

РЗДСОМ-/У1 – реакторы однофазные масляные заземляющие дугогасящие.

Фильтр присоединения:

ФПМ-82-20ФП-УМ.

Шкаф отбора напряжения:

ШОН-1/R.

Силовые трансформаторы трехфазные:

ТД-1600/35/6 (10) У1, ХЛ1; ТМН-/110/6 (10) У1, ХЛ1; ТДН-/110/6 (10) У1, ХЛ1; ТРДН-/110/6 (10) У1, ХЛ1; ТРДН- /110/У1, ХЛ1; ТРДЦН-63000/110/10-10 У1, ХЛ1; ТМТН-/110/35/6(10) У1, ХЛ1; ТДТН-/110/35/6(10) У1, ХЛ1; ТМН-/110/10 У1, ХЛ1; ТДН-110/10 У1, ХЛ1; ТРДН-32000/220/6(10) У1, ХЛ1; ТРДН-32000/220/6-6(10-10) У1, ХЛ1; ТДТН-/220/35/6(10) У1, ХЛ1; ТРДЦН-63000/220/10-10 У1, ХЛ1; ТРДН-32000/220/35 У1, ХЛ1; АТДТН-63000/220/110 У1, ХЛ1.

Трансформаторы собственных нужд:

ТМГ - /10/0,4 УХЛ1.

Трансформаторы напряжения:

Однофазный масляный НОМ-35-65У1; ЗНОМ-35-65ХЛ1; однофазный каскадный НКФ-110 II У1 И; НКФ-110 II УХЛ1; однофазный емкостный СРА 123; СРВ 123; трехфазный антирезонансный НАМИ-35УХЛ1.

Трансформаторы тока:

ТФЗМ - 35А - У1; ТФЗМ - 35А - ХЛ1; ТФЗМ - 35Б - У1; ТФЗМ - 35Б - ХЛ1; ТФМ - 35 - У1; ТФЗМ - 110Б - У1; ТФЗМ - 110Б - ХЛ1; ТФЗМ - 220Б - У1; ТФЗМ - 220Б - ХЛ1; ТФМ - 110 - У1; ТГФ - 110-У1, ХЛ1.

Ограничители перенапряжения:

ОПН - 35; ОПН - 35/–10 (II); MWK - 41; ОПН - У/TEL - 35/; ОПН П 35/УХЛ1; ОПН Ф 35/УХЛ1; ОПН - 110; ОПН - 110ПН; ОПН - 110/(II); ОПНН - 110; ОПН - У/TEL - 110/; ОПН - 110/(II) ™; ОПН П 110/УХЛ1; ОПН Ф 110/УХЛ1; EXLIM P; EXLIM R; EXLIM P72 - AN123; ОПН - 220; ОПН П 220/УХЛ1; ОПН Ф 220/УХЛ1.

4. КОНСТРУКЦИИ КТПБ (М )

КТПБ(М) в общем случае состоят из модулей открытых распределительных устройств 35–220 кВ, выключателей, трансформаторов и КРУН 6–10 кВ (компоновка некоторых модулей приведена в приложении А), в состав которых входят следующие основные элементы:

а) силовые трансформаторы (автотрансформаторы);

б) линейные регулировочные трансформаторы;

в) ОРУ 220, 110, 35 кВ;

г) комплектное распределительное устройство наружной установки (КРУН) 10(6) кВ;

д) жесткая и гибкая ошиновка;

е) кабельные конструкции;

ж) общеподстанционный пункт управления (ОПУ);

з) осветительные устройства;

и) фундаменты;

к) грозозащита;

л) заземление;

м) ограда.

Открытые распределительные устройства 220, 110, 35 кВ выполняются из унифицированных транспортабельных блоков заводского изготовления, состоящих из металлического несущего каркаса со смонтированным на нем высоковольтным оборудованием и элементами вспомогательных цепей.

Принципиальные однолинейные электрические схемы ОРУкВ с указанием блоков, в которых располагается устанавливаемое оборудование, приведены на рис. 27 ÷ 31.

С целью уменьшения габаритов блоков 220 кВ и повышения степени их заводской готовности и транспортабельности, в каждом блоке устанавливается не более 2-х полюсов коммутационных аппаратов.

Шкафы устанавливаются на стойки (до 4-х шкафов на одну стойку).

Смежные блоки посредством железобетонных лежней объединены в группы, каждая из которых представляет собой единый конструктивный элемент, обладающий достаточной устойчивостью к опрокидыванию.

Для присоединения ВЛ 220, 110, 35 кВ к КТПБ(М) применен беспортальный прием линий, который значительно упрощает конструкцию узла приема ВЛ, сокращает расход изоляторов и материалов, стоимость сооружения и эксплуатации, позволяя при этом в ряде случаев выбирать более простые и легкие конструкции опор ВЛ, по сравнению с портальным вариантом. Портальный вариант приема ВЛ применяется только на ОРУ 110 кВ, ОРУ 220 кВ, выполненных по схемам со сборными шинами.

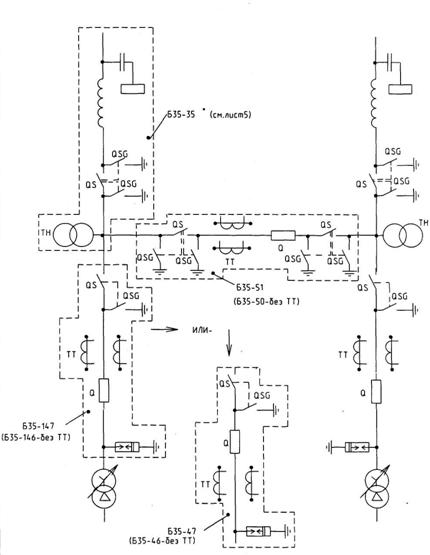

Схема 35-9



Рис. 27. Одна рабочая, секционированная выключателем, система шин

Схема 35-АН

Рис. 28. Мостик с выключателями в цепях трансформаторов


Схема 110-3Н

Схема 110-4Н

Рис. 29. Блок
(линия – трансформатор)
с выключателем

Рис. 30. Два блока с выключателями и
неавтоматической перемычкой со стороны
линий

Схема 110-5Н

Рис. 31. Мостик с выключателями в цепях трансформаторов

При беспортальном приеме ВЛ спуски заходов (выходов) присоединяются непосредственно к проводам первого пролета ВЛ и крепятся к опорным изоляторам блоков приема.

КТПБ(М) рассчитаны на осуществление беспортального приема с типовых опор проводами марки АС, сечением до 400 мм2 включительно.

В отдельных случаях, для исключения возможности приближения проводов спусков к телу опоры на траверсах опор или на специальных кронштейнах устанавливаются поддерживающие гирлянды.

В КТПБ(М) в качестве распределительных устройств на стороне 10(6) кВ приняты КРУ серии К-59У1, К-59УЗ, К-59ХЛ1, К-61УЗ, К-63УЗ.

Шкафы КРУ поставляются в виде блоков со смонтированными устройствами главных и вспомогательных цепей и коридором управления. Количество шкафов в транспортном блоке от 3 до 6 в зависимости от заказа. Если в блоке содержится один или два шкафа, то он транспортируется с разобранным коридором управления.

Выводы линий 10(6) кВ из КРУ могут быть воздушными и кабельными. Для обеспечения выхода большого количества воздушных линий предусмотрены исполнения КТПБ(М) 110/35/10(6), 220/35/10(6) и 220/110/10(6) с КРУ 10(6) кВ, расположенными слева или справа от силовых трансформаторов (автотрансформаторов).

В КТПБ(М) всех типов, кроме КТПБ(М) 220/110/10(6) кВ, шкаф трансформатора собственных нужд (ТСН) 10(6) кВ вынесен из общего ряда КРУ и установлен рядом с силовым трансформатором. На конструкции шкафа собственных нужд размещены разрядники 10(6) кВ.

В КТПБ(М) 220/110/10(6) кВ трансформаторы собственных нужд устанавливаются отдельно и располагаются рядом с ОПУ; питание ТСН осуществляется от РУ 10(6)кВ.

Ошиновка ОРУ 35, 110 и 220 кВ выполнена трубами алюминиевого сплава 1915 ОСТ 1-2-70, расположенными в один и два яруса, и сталеалюминиевым проводом.

Нижний ярус трубчатой ошиновки 35–110 кВ опирается на колонки аппаратов или опорные изоляторы, на нем установлены специальные надставки, на которых закреплена ошиновка верхнего яруса.

Учитывая невысокую несущую способность колонок разъединителей 220 кВ, жесткие шины ОРУ 220 кВ установлены на опорных изоляторах, рядом с колонками.

Для устранения вибраций жесткой ошиновки, возникающих от воздействия ветра, применены специальные виброгасящие устройства, смонтированные в трубчатых шинах.

Конструкции узлов крепления жестких шин обеспечивают компенсацию температурных изменений длины шин, возможных неточностей в установке блоков, а также смещений блоков, возникающих вследствие деформации грунта в процессе эксплуатации.

Гибкая ошиновка применяется для выполнения коротких перемычек и отпаек и присоединения вводов трансформаторов (автотрансформаторов). В КТПБ{М) с внешней изоляцией оборудования категории А (I, II) применяется гибкая ошиновка, выполняемая проводом марки АС, а в КТПБ(М) с изоляцией категории Б (II*) – проводом марки АСКП.

К силовым трансформаторам со штыревыми выводами НН гибкая ошиновка присоединяется зажимами типа AШM.

На территории КТПБ(М) кабели прокладываются в подвесных металлических лотках заводской поставки, закрепленных на высоте 2 м от уровня планировки.

Для перехода кабелей из наземных лотков в подвесные применены кабельные шахты, устанавливаемые на конструкциях КТПБ(М).

Металлические лотки не рассчитаны на прокладку в них бронированных кабелей и кабелей в алюминиевой оболочке.

Для прохода кабелей под дорогами и проездами должны использоваться унифицированные плиты УБК-9А.

Высоковольтные кабели прокладываются в железобетонных лотках, выход кабелей за ограду КТПБ(М) осуществляется в трубах.

Общеподстанционные пункты управления ОПУ-7 и ОПУ-8 также выполняются блочной конструкции. Они комплектно поставляются заводом в двух исполнениях для размещения:

а) устройств защиты, управления и сигнализации;

б) аппаратуры и оборудования высокочастотной связи.

Конструктивно каждое исполнение блочного ОПУ представляет собой отдельное помещение с утепленными ограждающими трехслойными панелями, в котором размещено соответствующее оборудование. Внутренние размеры в плане для ОПУ-7 – 6,825×2,35 м, для ОПУ-8 – 13,65×2,35 м.

Для создания нормальных условий работы электрооборудования температура внутри ОПУ обеспечивается не ниже + 5 °С, на период производства работ предусмотрена возможность ее повышения до + 18 °С.

Для общего освещения территории КТПБ(М) применяются устанавливаемые на блоках и порталах ОРУ осветительные установки типа ОУ-2, на каждой из которых размещено четыре светильника мощностью 300 Вт на высоте около 7 м. Конструкция осветительной установки обеспечивает обслуживание светильников с земли.

Местное освещение предусматривается с помощью переносной лампы, поставляемой комплектно с КТПБ(М), напряжением 36 В. В клеммных шкафах блоков установлены розетки для подключения переносной лампы.

Ограда выполняется из металлических сетчатых панелей, устанавливаемых на стойках. В качестве стоек применяются трубы типа НКТ.

Для компенсации емкостных токов замыкания на землю в сетях 35 и 10(6) кВ на КТПБ(М) предусмотрена возможность установки дугогасящих устройств.

При необходимости установки на КТПБ(М) конденсаторных батарей они могут быть размещены:

а) в КТПБ(М) с двухобмоточными трансформаторами – за КРУ 10(6) кВ;

б) в КТПБ(М), содержащей ОРУ СН – вдоль ограды параллельно продольной оси подстанции.

Защита от прямых ударов молнии обеспечивается стержневыми молниеотводами, установленными на концевых опорах ВЛ 35-220 кВ и на порталах 220, 110 и 10(6) кВ. Необходимость установки дополнительных отдельностоящих молниеотводов определяется проектной организацией.

5. КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ

УСТРОЙСТВА НАРУЖНОЙ УСТАНОВКИ

5.1. КРУН серии К-59У1 (ХЛ1)

Комплектное распределительное устройство наружной установки серии К-59 (далее – КРУ серии К-59) для умеренного (У1) и холодного (ХЛ1) климата представляет собой в общем случае отдельностоящие блок высоковольтных ячеек с коридором управления (далее блок КРУ), шкаф трансформатора собственных нужд (ТСН) и шкаф ВЧ – связи. В КРУ исполнения У1 может входить навесной шкаф с трансформаторами напряжения. Для понижающих подстанций без развитого РУ 6(10) кВ могут поставляться также отдельно стоящие шкафы с трансформаторами напряжения (ТН) типа НАМИТ.

КРУ серий К-59У1 и К-59ХЛ1 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6 и 10 кВ.

Структура условного обозначения КРУ серии К-59 У1 и К-59 ХЛ1

КРУ серии К-59 применяется в качестве распределительных устройств 6¸10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6(10),110/6(10) и 110/35/6(10) кВ.

КРУ серии К-59 не предназначено для работы в устройствах и установках специального назначения, например, электропечных установках, экскаваторах, корабельных и судовых распределительных устройствах, а также в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, и в среде, опасной в отношении взрыва и пожара.

Технические характеристики КРУ серии К-59 У1 и К-59 ХЛ1:

Номинальное напряжение (линейное), кВ

а) при частоте 50 Г ц

б) при частоте 60 Гц

6; 10

6,6; 11

Наибольшее рабочее напряжение (линейное), кВ

7,2; 12,0

Номинальный ток главных цепей ячеек КРУ, А:

а) при частоте 50 Гц

б) при частоте 60 Гц

630,1000,1600

630,1000,1250

Номинальный ток сборных шин, А:

а) при частоте 50 Гц

б) при частоте 60 Гц

1000*,1600,2000,3150

800*,1250,1600,2500

Номинальный ток отключения выключателя, встроенного в КРУ, кА:

а) при частоте 50 Гц

б) при частоте 60 Гц

20; 31,5**

16; 25**

Ток термической стойкости (кратковременный ток) при времени протекания 3с, кА

20; 31,5**

Номинальный ток электродинамической стойкости главных цепей ячеек КРУ, кА

51; 81***

Вид линейных высоковольтных подсоединений

Кабельные, воздушные, шинные.

Условия обслуживания

С двусторонним обслуживанием

Виды основных ячеек КРУ в зависимости от встраиваемого электрооборудования

с выключателями высокого напряжения;

с разъединяющими кон-тактами;

с трансформаторами на-пряжения;

комбинированные;

с разрядниками;

со статическими конденсаторами

Габаритные размеры, мм, не более:

ячейки КРУ

высота

глубина

ширина (длина)

блока ячеек КРУ исполнения У1:

высота (без кронштейнов линии, ввода)

ширина

длина

блока ячеек КРУ исполнения ХЛ1:

высота (без кронштейнов линии, ввода)

ширина

длина

навесного шкафа с трансформаторами напряжения:

высота

глубина

ширина

2200

1250

750

2695

3065

определяется количеством ячеек КРУ

2780

3180

определяется количеством ячеек КРУ

1335

630

860

Масса, кг, не более:

блока КРУ из шести ячеек:

исполнения У1

исполнения ХЛ1

навесного шкафа с трансформаторами напряжения исполнения У1

шкафа ТСН (отдельностоящего) без трансформаторов и разрядников для трансформаторов мощностью:

25 ¸ 63 кВА

100 ¸ 250 кВА

шкафа ТН (отдельностоящего)

шкафа ВЧ-связи

5900

6500

170

260

375

420

710

*КРУ со сборными шинами на ток 1000 А при частоте 50 Гц и на ток 800 А при частоте 60 Гц выполняются только на ток электродинамической стойкости 51 кА.

**В зависимости от встраиваемого выключателя параметры тока отключения могут уточняться.

***Для КРУ с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформатора тока.

Типы встраиваемого в КРУ оборудования:

маломасляный выключатель с пружинным приводом ВК-10-20(31,5)/630¸1600 У2, г. Ровно;

маломасляный выключатель с электромагнитным приводом ВКЭ-М-10-20(31,5)/630¸1600 У2, г. Ровно;

вакуумный выключатель с электромагнитным приводом ВВЭ-М-10-20(31,5)/630¸1600 У3, г. Ровно;

вакуумный выключатель с пружинным приводом ВВП-10-20/630¸1600 УЗ, г. Минусинск;

вакуумный выключатель с электромагнитным приводом ВВЭ-М-10-20/630¸1600 УЗ, г. Минусинск;

вакуумный выключатель с пружинным приводом с заводкой, включающей пружины электромагнитов ВБКЭ-10-20/630¸1600УЗ, г. Нижняя Тура;

вакуумный выключатель ВВ/TEL-10/630¸1000УХЛ 2, г. Москва (номинальный ток отключения – 12,5; 16; 20 кА);

вакуумный выключатель с электромагнитным приводом ВБЭК-10-20/1600 УХЛ2, г. Саратов;

вакуумный выключатель с электромагнитным приводом ВБТЭ-10-20(31,5)/630¸1600, г. Уфа;

вакуумный выключатель с электромагнитным приводом ВБЧЭ-10-20/630¸1600 УХЛ2, ВБЧЭ-10-31,5/630¸1600 УХЛ2, г. Минусинск;

вакуумный контактор КВТ-6-10-4/400 У2, г. Саратов (номинальное напряжение – 6¸10 кВ; номинальный ток – 400 А; номинальный ток отключения – 4 кА; предельный трехсекундный ток термической стойкости – 4 кА);

элегазовый выключатель с пружинным приводом LF-1 и FG-1, Франция (номинальное напряжение – 6¸10 кВ; номинальный ток – 630; 1250 А; номинальный ток отключения – 25 кА);

трансформатор тока ТЛК-10 (коэффициент трансформации – 30/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 400/5; 600/5; 800/5; 1000/5; 1500/5);

трансформатор тока ТЛМ-10 (коэффициент трансформации – 50/5; 100/5; 150/5; 200/5; 300/5; 400/5; 600/5; 800/5; 1000/5; 1500/5);

датчик трансформаторный ТДЗЛ-0,66 УЗ (номинальное напряжение – 0,66 кВ; односекундный ток термической стойкости –140А);

датчик тока нулевой последовательности ТДЗЛ-10 (первичный ток однофазного замыкания – не более 30 А);

трансформатор напряжения НАМИТ-10 УХЛ2 (номинальное напряжение первичной обмотки – 6¸10 кВ; номинальное напряжение вторичной обмотки – 0,1 кВ);

трансформатор напряжения измерительный НОЛ.08-6(10)У2 (номинальное напряжение первичной обмотки – 6¸10 кВ; номинальное напряжение вторичной обмотки – 0,1; 0,11 кВ);

трансформатор напряжения ЗНОЛ.0,6-6(10)УЗ (номинальное напряжение первичной обмотки – 6; 6,3; 6,6; 6,9; 10; 11 кВ; номинальное напряжение вторичной обмотки – 0,1 кВ);

трансформатор для собственных нужд ОЛС-0,63-6(10)У2 (номинальное напряжение первичной обмотки – 6,3; 10,5 кВ; номинальное напряжение вторичной обмотки: 100, 209, 220, 231 В; номинальная мощность для напряжений 10 кВ и 220 В – 630 ВА);

трансформатор для собственных нужд ТСКС-40/145-10 У3 (мощность длительная – 25,38 кВА; максимальная мощность – 145 кВА);

трансформатор для собственных нужд ТМ-25¸250/10У1 (номинальное напряжение первичной обмотки – 6¸10 кВ; номинальное напряжение вторичной обмотки – 0,4 кВ; номинальная мощность – 25, 40, 63, 100, 160, 250 кВА);

разрядник вентильный РВО-6(10)У1;

разрядник вентильный с магнитным гашением РВРД-6(10)У1;

ограничители перенапряжений ОПНп-6/17,3УЗ и ОПНп-10/29 УЗ;

ограничители перенапряжений типа ОПН-КС/ТЕЛ-6/6,0 УХЛ2 и ОПН-КС/ТЕЛ -10/10,5 УХЛ2;

конденсаторы типа КЭП-6(10)-2 УХЛ1с чистопленочным покрытием (номинальная мощность – 25; 30; 37,5 квар при номинальном напряжении 10,5 кВ и 30; 37,5 квар при номинальном напряжении 6,3 кВ);

предохранители для трансформаторов напряжения ПКН-001-10УЗ;

предохранители для силовых трансформаторов ПКТ 101-6-2¸20-40 УЗ (номинальное напряжение – 6 кВ; номинальный ток отключения – 40 кА; номинальный ток предохранителя – 2; 3,2; 5,8; 10; 16; 20 А);

предохранители для силовых трансформаторов ПКТ ¸20-31,5 УЗ (номинальное напряжение – 10 кВ; номинальный ток отключения – 31,5 кА; номинальный ток предохранителя – 2; 3,2; 5,8; 10; 16; 20 А).

Принципиальные схемы соединений главных цепей ячеек и шкафов КРУ приведены в табл. 4 и 5.

Конструкция ячейки КРУ с кабельным вводом или выводом позволяет подключить не более 4-х высоковольтных кабелей сечением не более 3×240 мм2.

Отдельно стоящие шкафы по схемам 20 и 21 изготавливаются только с трансформаторами напряжения НАМИТ-10 на 6 или 10 кВ.

Таблица 4. Схемы главных цепей ячеек и шкафов КРУ серии К-59


















































Окончание табл. 4
