* – выполняется только по схемам – 110-12…110-14

** – выполняется только по схемам – 220-7, 220-12…220-14

*** – проставляется номинальный ток сборных шин 1000 или 2000 А.

Таблица 2. Типы выключателей РУ ВН и СН

Индекс

типа выключателя

А

Б

В

Г

D

Е

К

L

M

H

P

С

У

Х

Э

Условное обозначение типа выключателя

ВБНТ-35

ВГБУ 110, ВГБУ 220

ВБН 35

ВГТ 110, ВГТ 220

DT1-145F1

3AP1-FG

ВВС 35

LTB 01

ВМУЭ 35

HPL 245

145 РМ 40, 242 РМ R40

C -35M

ВБЭТ - 35II

ВЭБ - 110

ВГБЭ 35, ВГБЭП 35

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КТПБ(М)

Основные технические параметры КТПБ(М) 35÷220 кВ приведены в табл. 3.

Таблица 3. Технические параметры КТПБ(М)

№

Наименование

показателя

ОРУ 220 кВ

ОРУ 110 кВ

ОРУ 35 кВ

Сторона

6(10) кВ

1

Номинальное напряжение, кВ

1.1.

высшее

220

110

35

–

1.2.

среднее

35, 110

35, 10

–

–

1.3.

низшее

6, 10, 35

6, 10

6, 10

–

2.

Мощность силового трансформатора, кВА

40000;

63000

2500 ÷

63000

1600 ÷

16000

–

3.

Номинальный ток, А

3.1.

цепей силовых трансформаторов

690

330, 690

390, 630

–

3.2.

цепей линий и перемычек

1000

690

630

–

3.3.

сборных шин

1000, 2000

1000, 2000

630

–

3.4.

ячеек ОРУ

1000, 2000

690, 1000, 2000

–

–

3.5.

шкафов ввода КРУ

–

–

–

630, 1000, 1600, 2600, 3150

3.6.

стороны 6 (10) кВ

–

–

–

1000, 2000, 3150

4.

Сквозной ток короткого замыкания (амплитуда), кА

65, 81*

65, 81*

26

51, 81*

5.

Ток термической стойкости в течение 3 с, кА

25, 31,5*

25, 31,5*

10

Примечание* – для ячеек ОРУ и сборных шин с IН = 2000 А

НЕ нашли? Не то? Что вы ищете?

3. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Схемы электрических соединений элементов КТПБ(М) разработаны на основании сетки схем типовой работы № 000тм-т1 "Схемы принципиальные электрические распределительных устройств 6÷750 кВ подстанций".

Схемы электрических соединений и оборудование главных цепей элементов КТПБ(М), применяемых для электроснабжения промышленных предприятий, приведены на рис. 1÷26.

Схема 10(6)-1р

Рис. 1. Блок (трансформатор – токопровод) с разъединителем

(разъединитель устанавливается при двухобмоточных трансформаторах)

Схема 10(6)-2р

Рис. 2. Укрупненный блок (трансформатор – два токопровода) с разъединителями

Схема 10(6)-2

Схема 10(6)-3Н





Рис. 3. Две одиночные секционированные

выключателями системы шин

Рис. 4. Присоединение

трансформатора собственных нужд 10(6)/0,4кВ

при отсутствии РУ НН



Схема 35-3Н

Схема 35-4Н





Рис. 5. Блок (линия-трансформатор) с выключателем

Рис. 6. Два блока с выключателями и неавтоматической перемычкой со стороны линий

Схема 35-5А

Схема 35-5Б





Рис. 7. Мостик с выключателями

в цепях линий

Рис. 8. Мостик с выключателями

в цепях линий



Схема 35-5АН

Рис. 9. Мостик с выключателями в цепях

трансформаторов

Схема 35-9

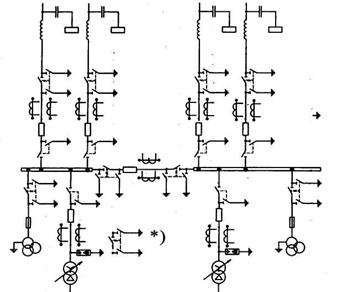

Рис. 10. Одна рабочая, секционированная выключателем, система шин

Схема 110-1

Схема 110-3Н

Рис. 11. Блок (линия-трансформатор)

с разъединителем

Рис. 12. Блок (линия-трансформатор)

с выключателем

Схема 110-4Н

Схема 110-5Н

Рис. 13. Два блока с выключателями и неавтоматической перемычкой
со стороны линий

Рис. 14. Мостик с выключателями в цепях линий и ремонтной перемычкой
со стороны линий

Схема 110-5АН

Схема 110-6

Рис. 15. Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов

Рис. 16. Заход-выход

Схема 220-1

Схема 220-3Н

Рис. 17. Блок (линия-трансформатор)
с разъединителем

Рис. 18. Блок (линия-трансформатор)
с выключателем

Схема 220-6

Схема 220-5АН

Рис. 19. Заход-выход

Рис. 20. Мостик с выключателями в цепях
трансформаторов и ремонтной перемычкой
со стороны трансформаторов

Схема 220-1

Схема 220-3Н





Рис. 21. Блок (линия-трансформатор)
с разъединителем

Рис. 22. Блок (линия-трансформатор)
с выключателем

Схема 220-4Н

Схема 220-5Н

Рис. 23. Два блока с выключателями и
неавтоматической перемычкой
со стороны линий

Рис. 24. Мостик с выключателями
в цепях линий и ремонтной перемычкой
со стороны линий

Схема 220-5АН

Схема 220-6

Рис. 25. Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой
со стороны трансформаторов

Рис. 26. Заход-выход

В схемах главных цепей КТПБ(М)35-220 кВ предусмотрено применение следующего оборудования отечественного и зарубежного производства:
