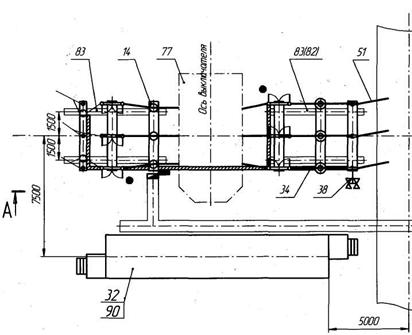

Рис. А 3. Модуль Р20 ОРУ по схеме 110-3Н. Разъединители РДЗ-110, РГН-110 (см. табл. А 3)
Продолжение приложения А
| ||

|

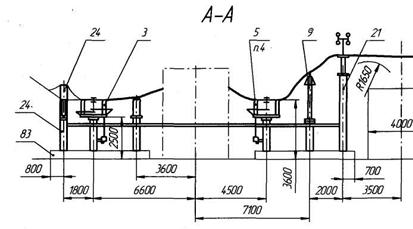

Рис. А 4. Модуль Р20а ОРУ по схеме 110-3Н. Разъединитель РГ-110 (см. табл. А 4)
Продолжение приложения А
Таблица А 3. Спецификация на элементы модуля Р20
№ пози- ции | Наименование | Тип | Количество | Примечание |
3 | Блок разъединикВ | Б110-18/2-- | 1 | |
5 | Блок разъединикВ | Б110-20/2-- | 1 | |
9 | Блок разрядников 110 кВ | Б110-63/1,5-- | 1 | |
14 | Блок трансформаторов напряжения | Б110-74/1,7--™ | 1 | Определяется проектом |
21 | Блок опорных изоляторов | Б110-77/2-П-- | 1 | |
24 | Блок приема ВЛ 110 кВ | Б110-84/2-- | 1 | |
32 | Общеподстанционный пункт управления | ОПУ-8 (7) | 1 | Определяется проектом |
34 | Раскладка кабельных конструкций | КК-2 | 1 | |
38 | Установка осветительная | ОУ-2 | 1 | |
51 | Шина™ | Входит в УМ | 3 | |
77 | Узел выключателя (см. рис. А 7) | В 1-3 | 1 | |
Элементы фундаментов | ||||
82 | Лежень | ЛЖ-4,4 | 2 | |
83 | Лежень | ЛЖ-6 | 6 | |
90 | Фундамент ОПУ-8 (7) |
Таблица А 4. Спецификация на элементы модуля Р20а
№ позиции | Наименование | Тип | Количество | Примечание |
3 | Блок разъединикВ | Б110-18/2-- | 1 | |
5 | Блок разъединикВ | Б110-20/2-- | 1 | |
9 | Блок ОПН 110 кВ | Б110-63/1,5-- | 1 | |
14 | Блок трансформаторов напряжения | Б110-74/1,7-- | 1 | Определяется проектом |
21 | Блок опорных изоляторов | Б110-77/2-П- | 1 | |
24 | Блок приема ВЛ 110 кВ | Б110-84/2-- | 1 | |
32 | Общеподстанционный пункт управления | ОПУ-8 (7) | 1 | Определяется проектом |
34 | Раскладка кабельных конструкций | КК-2 | 1 | Для КТПБ(М) без ОРУ – 35 кВ |
38 | Установка осветительная | ОУ-2 | 1 | |
51 | Шина ™ | Входит в УМ | 3 | |
77 | Узел выключателя (см. рис. А 7) | В 1-3 | 1 | |
Элементы фундаментов | ||||
82 | Лежень | ЛЖ-4,4 | 2 | |
83 | Лежень | ЛЖ-6 | 6 | |
90 | Фундамент ОПУ-8 (7) |
Продолжение приложения А
| ||||
|

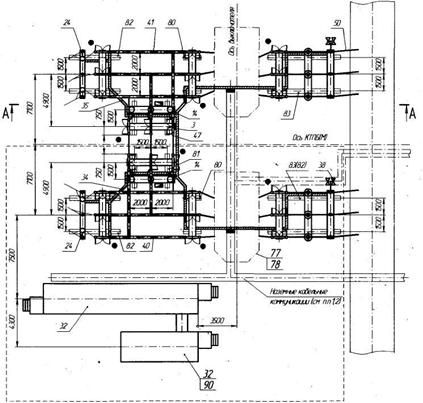

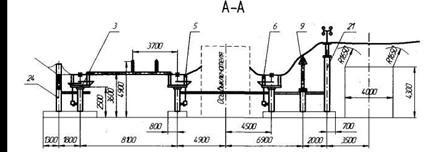

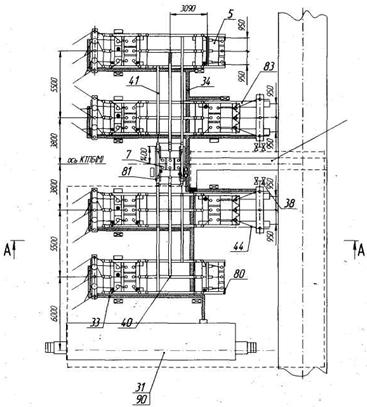

Рис. А 5. Модуль Р21 ОРУ по схеме 110-4Н.
Разъединитель РГН-110, РДЗ-110, или РГПЗ-110 (см. табл. А 5)
Продолжение приложения А
Таблица А 5. Спецификация на элементы модуля Р21
№ позиции | Наименование | Тип | Количество | Примечание | |
1 оч. | 2 оч. | ||||
3 | Блок разъединикВ | Б110-18/2-- | 2 | 2 | |
5 | Блок разъединикВ | Б110-20/2-- | 1 | 1 | |
6 | Блок разъединикВ | Б110-20/2-- | 1 | 1 | |
9 | Блок разрядников 110 кВ | Б110-63/1,5-- | 1 | 1 | |
14 | Блок трансформаторов напряжения | Б110-74/1,7-- | 1 | 1 | Определяется проектом |
21 | Блок опорных изоляторов | Б35-77/2-П- | 1 | 1 | |
24 | Блок приема ВЛ 110 кВ | Б110-84/2-- | 1 | 1 | |
32 | Общеподстанционный пункт управления | ОПУ-7 | 1 | ||
ОПУ-8 | 1 | ||||
34 | Раскладка кабельных конструкций | КК-2 | 1 | ||
35 | КК-2 | 1 | |||
38 | Установка осветительная | ОУ-2 | 1 | 1 | |
40 | Ошиновка ОРУ-110 кВ | ОЖ-3 | 1 | ||
41 | ОЖ-3 | 1 | |||
47 | Шина ™ | Входит в УМ | 3 | ||
50 | Входит в УМ | 3 | 3 | ||
77 | Узел выключателя | В1-3 | 1 | 1 | |
78 | Подставка | 2 | 2 | ||
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 4 | ||
81 | ЛЖ-2,8 | 4 | |||
82 | ЛЖ-4,4 | 4/8 | |||
83 | ЛЖ-6,0 | 4/- | |||
90 | Фундамент ОПУ-7 | ||||
Фундамент ОПУ-8 | |||||
|
|
